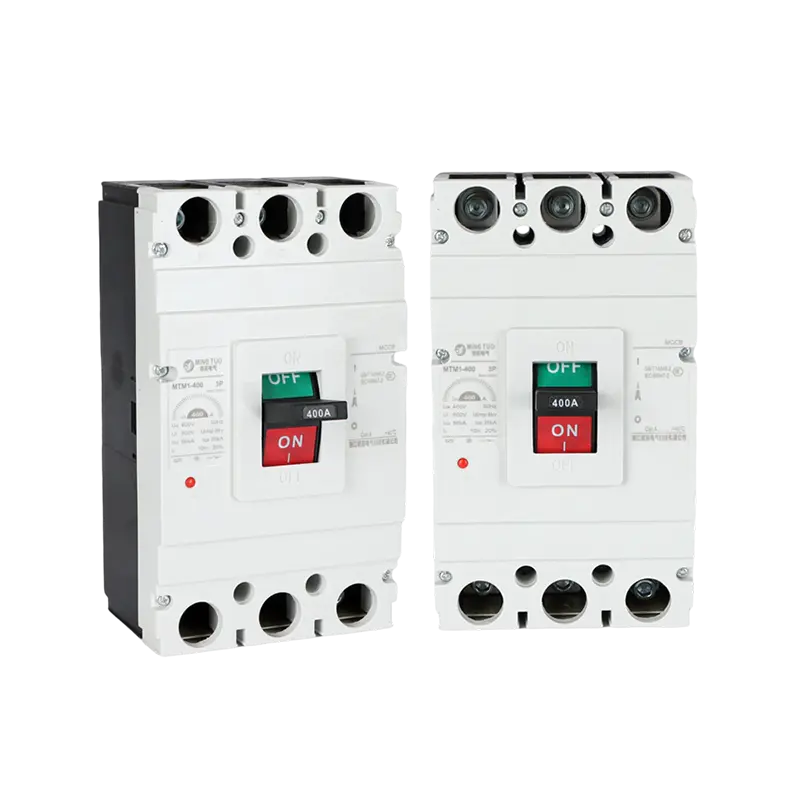

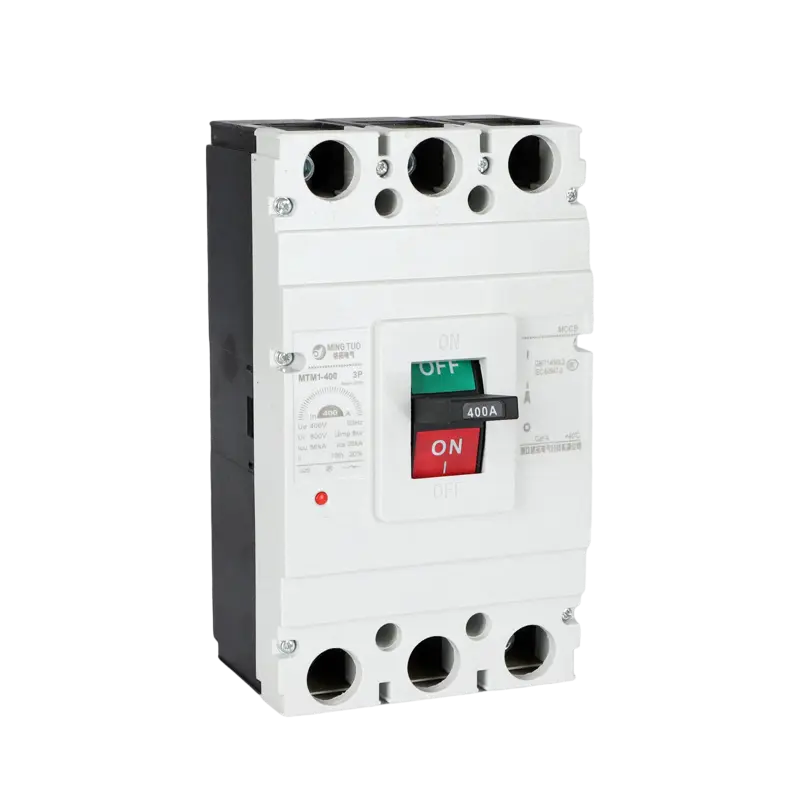

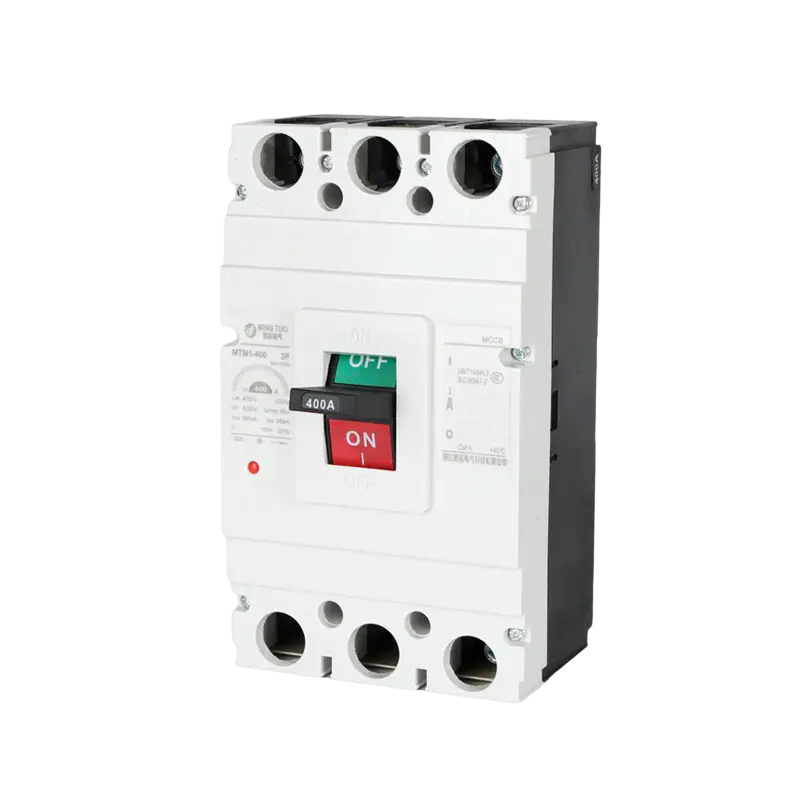

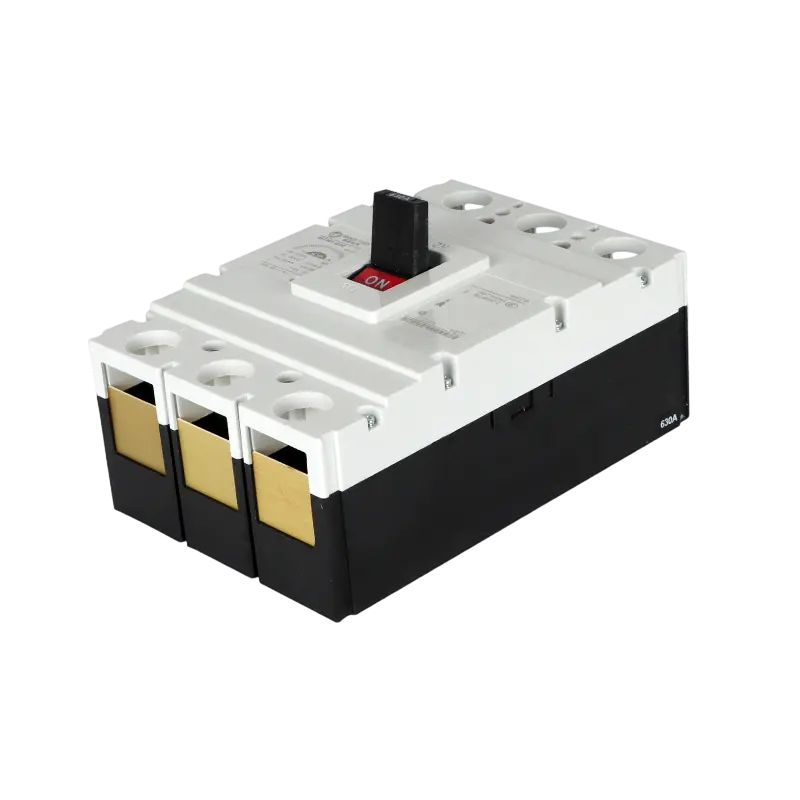

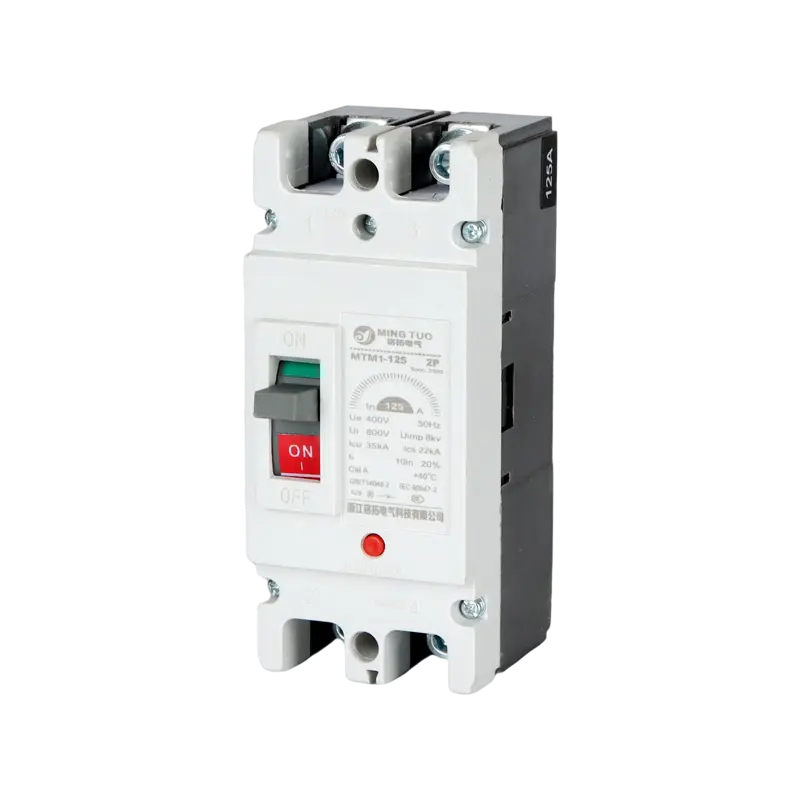

Wyłącznik kompaktowy MT-M1 3/4P AC, 63A–1600A, niezawodna ochrona elektryczna

Opis:

Wyłącznik kompaktowy (MCCB) serii MT-M1 został zaprojektowany w celu zapewnienia niezawodnej ochrony i sterowania w systemach dystrybucji zasilania AC 50 Hz, przy znamionowych napięciach roboczych do 400 V i prądach w zakresie od 63 A do 1600 A. Zaprojektowany, aby chronić obwody i podłączony sprzęt, MT-M1 skutecznie przerywa przeciążenia, zwarcia i warunki podnapięciowe, a jednocześnie radzi sobie z okazjonalnymi rozruchami silnika bez narażania integralności systemu.

Kompaktowy, ale wytrzymały, ten wyłącznik MCCB charakteryzuje się doskonałą zdolnością wyłączania i minimalnym powstawaniem łuków, zapewniając długoterminową niezawodność działania. Jego modułowa konstrukcja umożliwia montaż zarówno w pionie, jak i w poziomie, zapewniając elastyczną instalację w ciasnych szafach elektrycznych lub centrach sterowania silnikami. W pełni certyfikowany zgodnie z IEC 60947-2 i GB14048.2, MT-M1 spełnia międzynarodowe standardy jakości i bezpieczeństwa.

Aplikacje:

MT-M1 MCCB zapewnia niezawodną ochronę w różnorodnych systemach elektrycznych, w tym:

Główne i dodatkowe panele dystrybucji zasilania

Centra sterowania silnikami i panele rozruszników

Obwody zabezpieczające generatora

Maszyny przemysłowe i produkcyjne

Instalacje elektryczne komercyjne i mieszkaniowe

Systemy integracji energii słonecznej i wiatrowej

Zasada działania: Zasadą działania wyłączników MCCB serii MT-M1 jest monitorowanie prądu w obwodzie i, w przypadku przeciążenia, zwarcia lub zwarcia doziemnego, automatyczne wykrywanie i uruchamianie mechanizmu w celu szybkiego przerwania obwodu. Bezpiecznie gasi także łuk poprzez system gaszenia łuku, w ten sposób niezawodnie odcinając zwarcie i chroniąc obwód i sprzęt.

MCCB

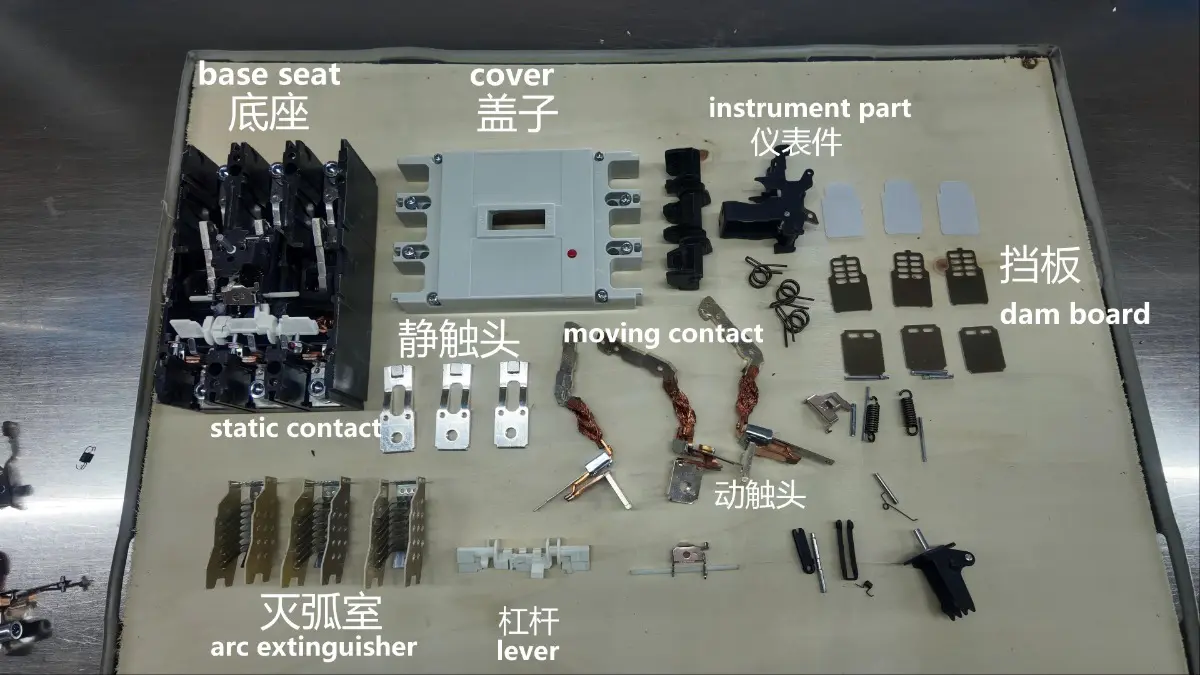

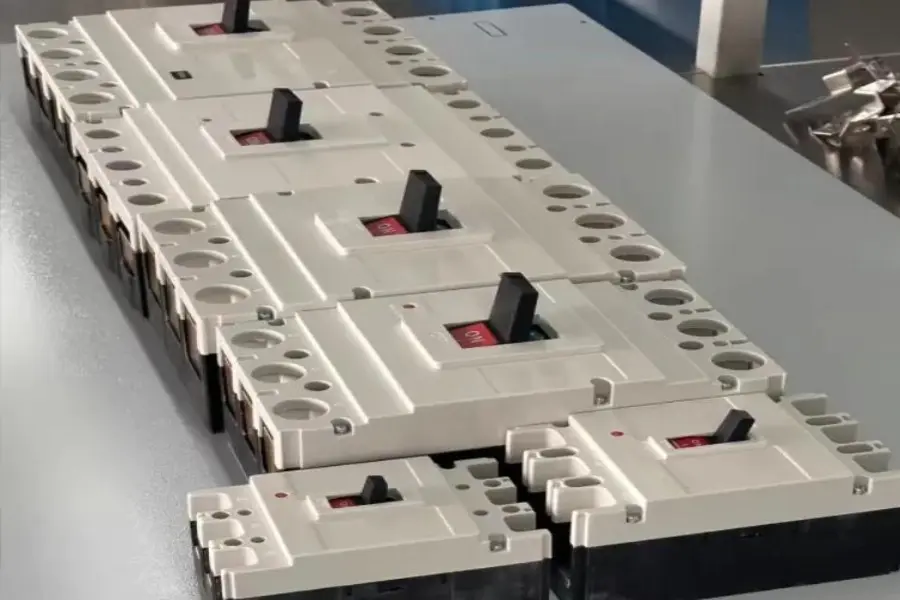

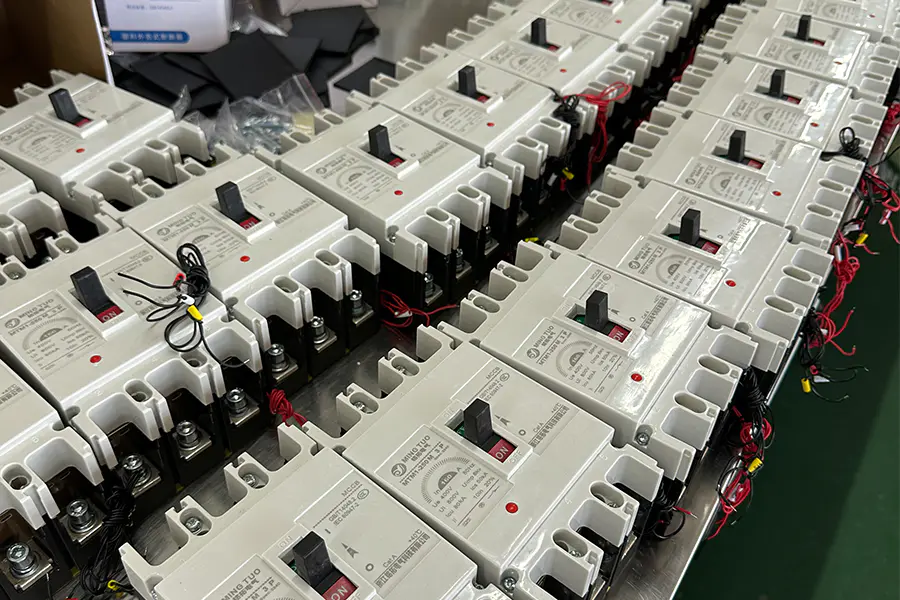

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

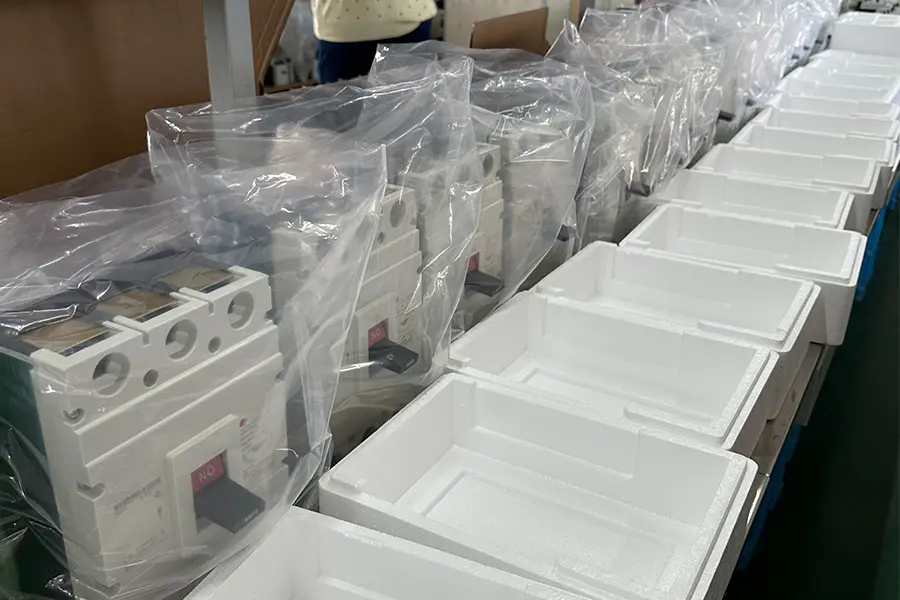

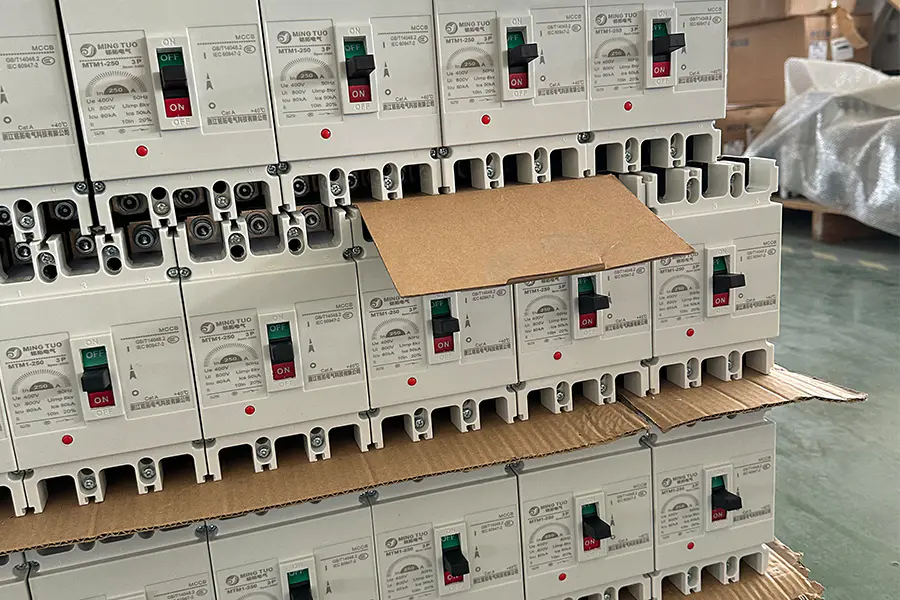

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

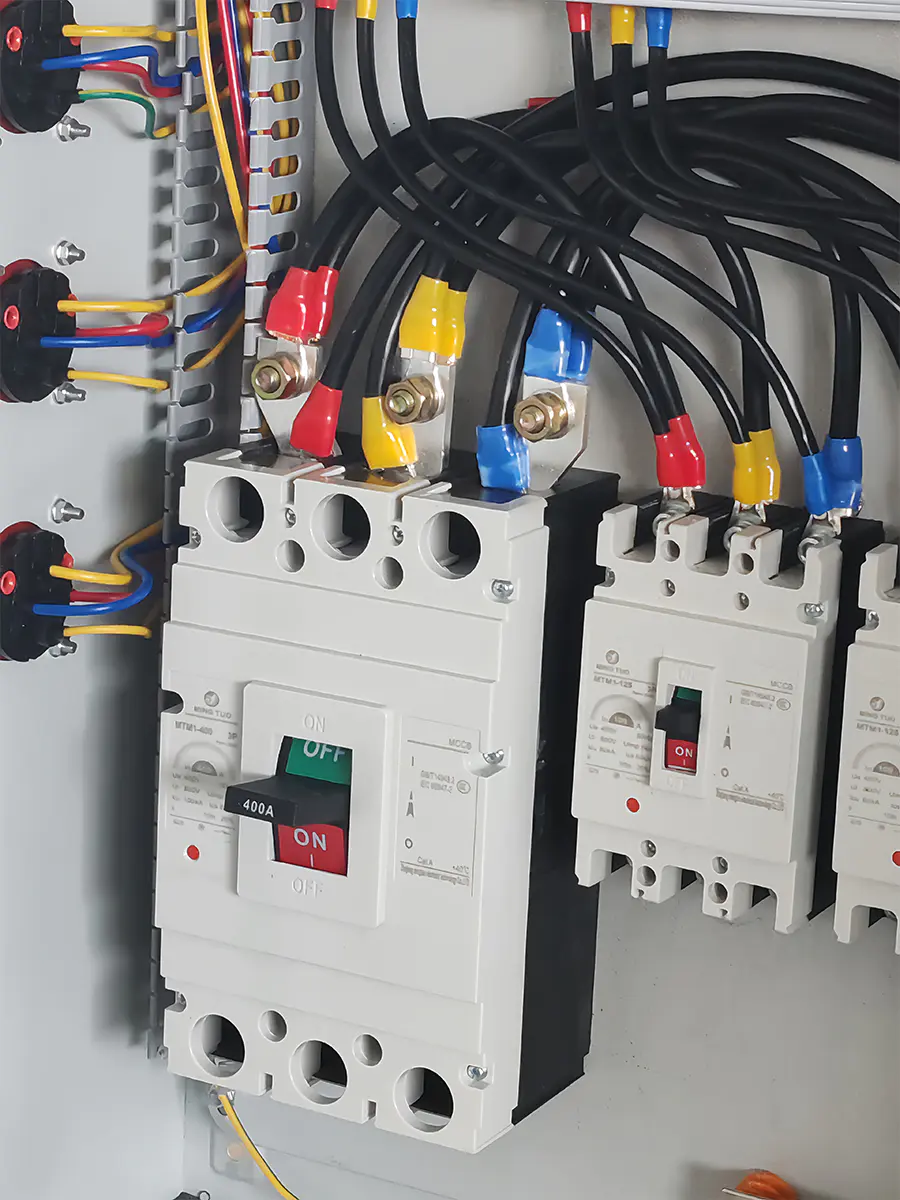

b64cb82cb063b5509f2ea787600334d2

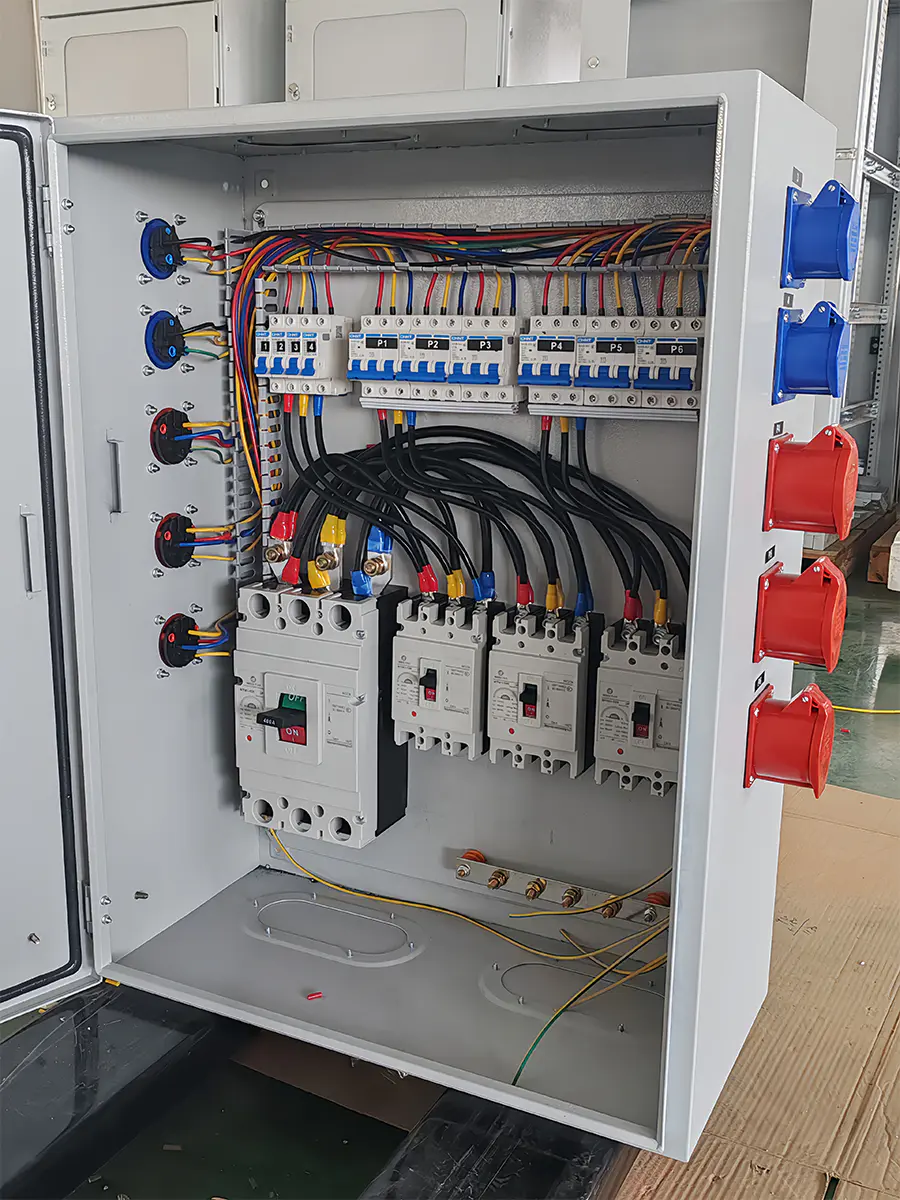

3c16a183fdcdba56f310533eba28cb60

Wpisz	słup	Wymiary zewnętrzne						Wymiary montażowe (mm)			Wymiary połączenia panelu tylnego (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Lewy 44 Prawy 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Wpisz	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Prąd znamionowy (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Napięcie znamionowe Ue(V)	AC400		AC400	AC400/AC690	AC400	AC400	AC400/AC690	AC400
Znamionowe napięcie izolacjiUi(V)	AC800		AC800			AC800
Liczba biegunów	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA） Znamionowy limit zwarciowy poziom zdolności wyłączania	L	M	S	L	M	S	L	M
IcukA） Znamionowy limit zwarciowy zdolność rozłączania	12	35	12	35	50	12	35	50
Ics (kA) Znamionowa zdolność wyłączania zwarciowego	6	22	6	22	35	6	22	35
Limit znamionowy zwarcia zdolność rozłączania	4500		3000			2500
Żywotność operacji (cykl)	8500		7000			6500
Odległość łuku (mm)	0, < 50		0, < 50			< 50
Wymiary
Rozmiar instalacji
