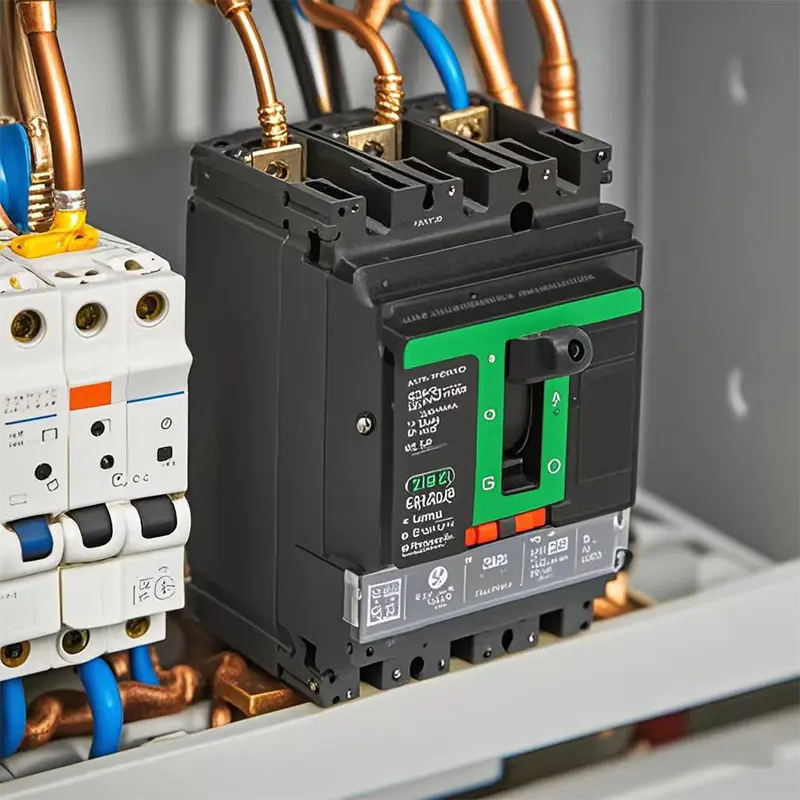

Name: MT-NSX 3/4P 100A-630A Wyłącznik automatyczny AC w obudowie formowanej do dystrybucji przemysłowej i komercyjnej
Rating: 5 (99 reviews)

MT-NSX 3/4P 100A-630A Wyłącznik automatyczny AC w obudowie formowanej do dystrybucji przemysłowej i komercyjnej

Opis:

Wyłączniki kompaktowe (MCCB) serii MT-NSX zapewniają niezawodną i wszechstronną ochronę systemów elektrycznych niskiego napięcia, powszechnie stosowaną w zakładach przemysłowych, budynkach komercyjnych i projektach infrastruktury krytycznej. Zaprojektowane z myślą zarówno o bezpieczeństwie, jak i wydajności, młoty te zapewniają stałą wydajność w wymagających warunkach pracy.

Aplikacje:

MCCB MT-NSX jest niezbędnym elementem zapewniającym ochronę obwodów elektrycznych i podłączonego sprzętu. Regulowane ustawienia wyzwalania i solidne możliwości przerywania sprawiają, że nadaje się do selektywnej koordynacji w złożonych sieciach elektrycznych. Typowe zastosowania obejmują:

Główne tablice i panele dystrybucji zasilania

Centra sterowania silnikami i panele rozruszników

Zabezpieczenie generatora i zasilania rezerwowego

Układy zasilania maszyn przemysłowych

Obwody elektryczne budynków komercyjnych i biurowych

Systemy energii odnawialnej, w tym instalacje fotowoltaiczne i wiatrowe

MX UVR Used For 100-630A
Same style and quality MCCB

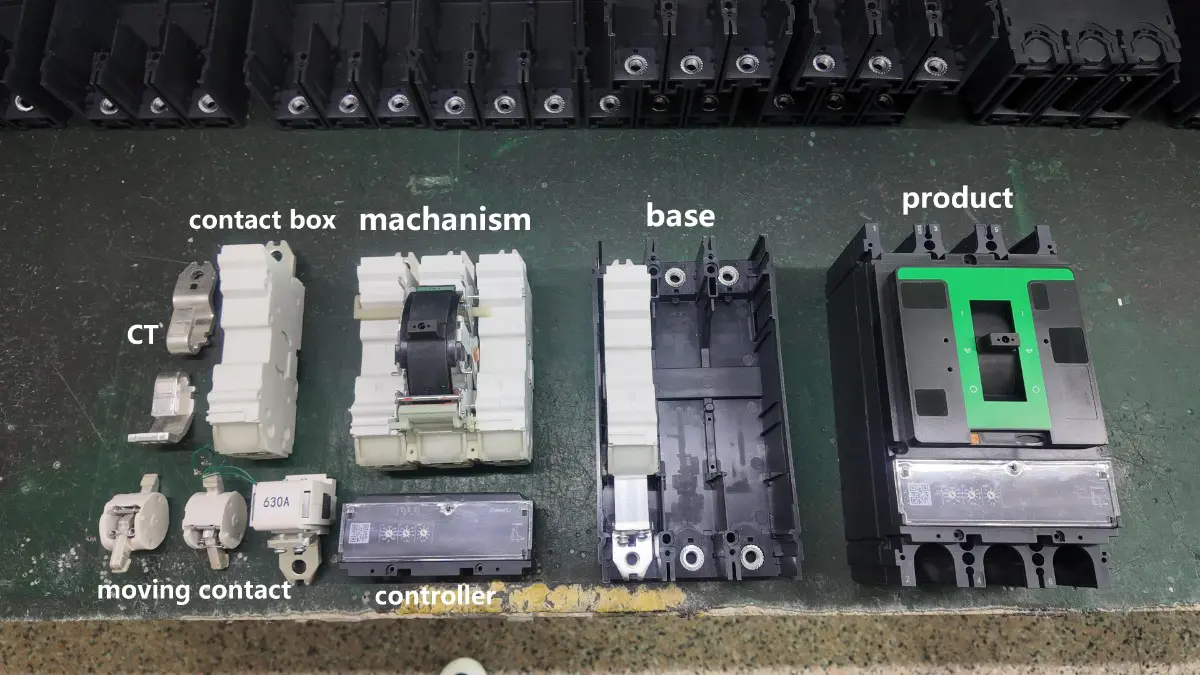

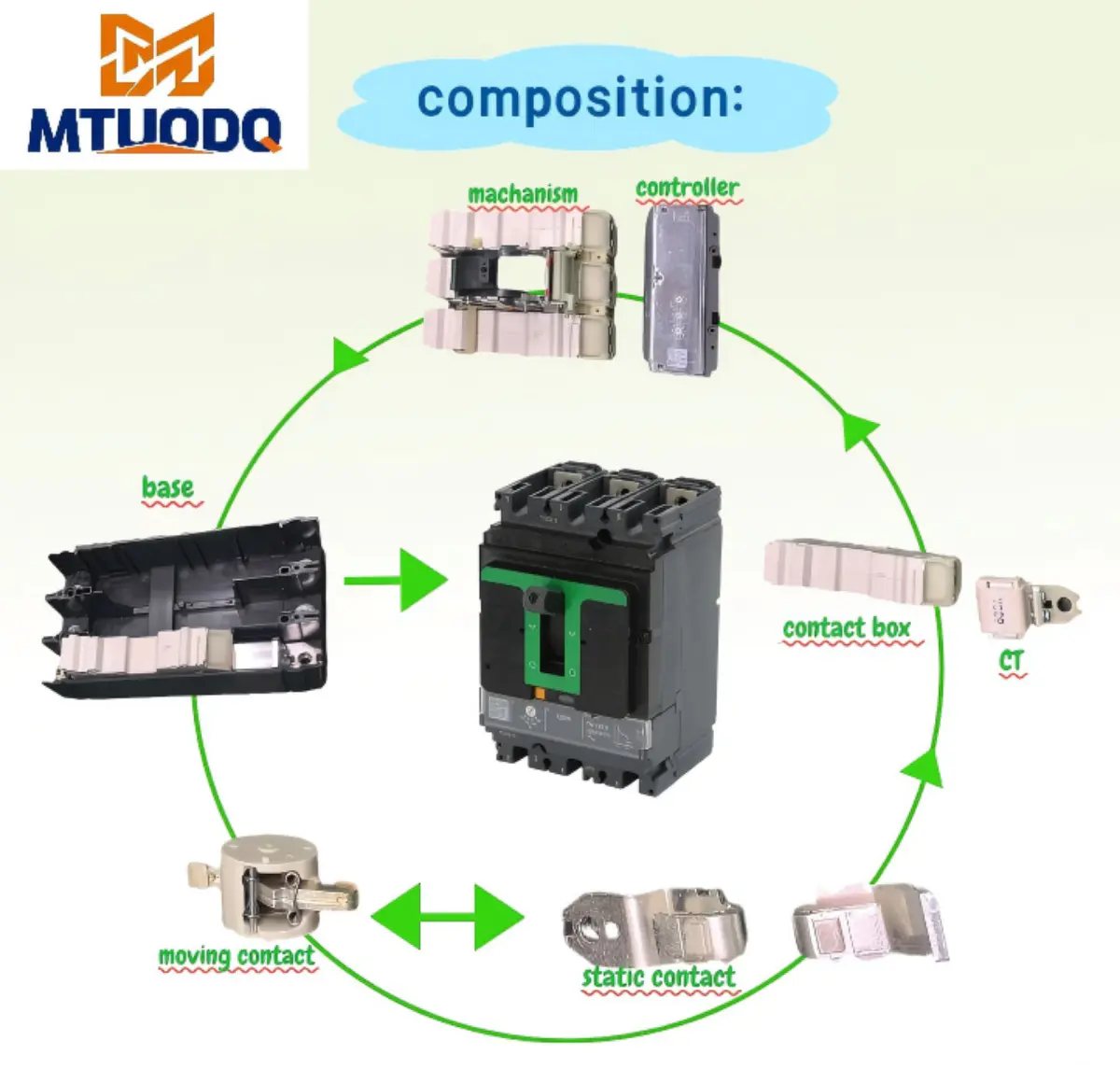

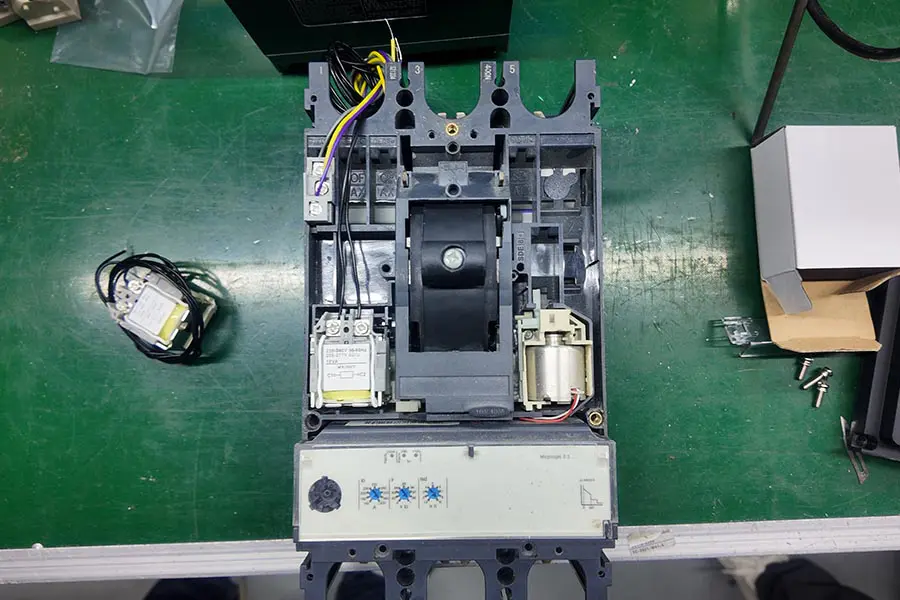

Composition And Installation

Zabezpieczenie przed przeciążeniem

Do monitorowania prądu należy używać elementów termicznych (pasków bimetalicznych) lub elektronicznych urządzeń wyzwalających.

Gdy prąd przekroczy ustawioną wartość i będzie trwał przez pewien czas, element termiczny ugina się pod wpływem ciepła (lub jednostka elektroniczna wysyła sygnał), uruchamiając mechanizm mechaniczny, który odłącza obwód i zapobiega przegrzaniu obwodu.

Zabezpieczenie przed zwarciem

Realizowane poprzez wyzwalanie elektromagnetyczne (cewka i rdzeń żelazny).

Kiedy nastąpi zwarcie, chwilowy wysoki prąd generuje silne pole magnetyczne, które powoduje kolizję twornika z mechanizmem zwalniającym i szybkie rozłączenie w ciągu milisekund, tłumiąc prąd zwarciowy.

MCCB

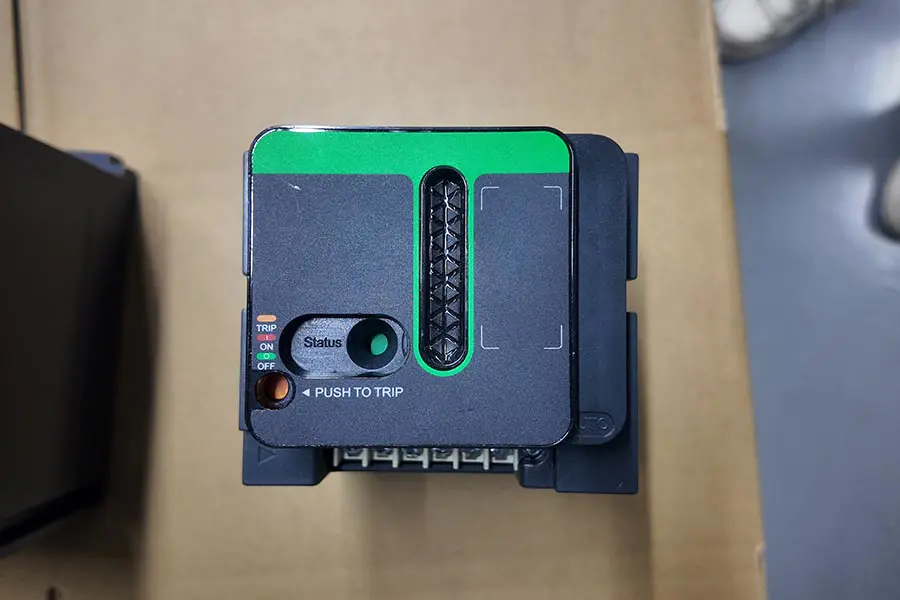

NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

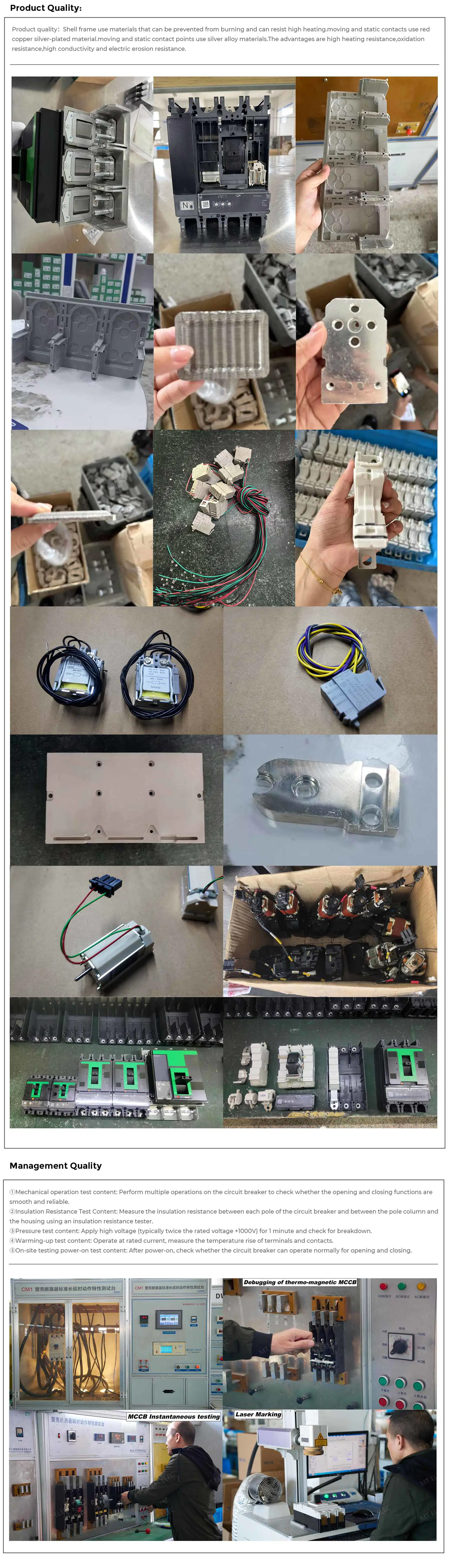

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynie zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Nr artykułu		NSX100-250	NSX400-630
Liczba biegunów		3P, 4P
Kontrola	Instrukcja	z dźwignią z bezpośrednim lub przedłużonym pokrętłem obrotowym
Połączenia	Naprawiono	przyłącza przednie
Naprawiono	Wtyczka	przyłącza przednie/rear connections
Charakterystyka elektryczna (wg IEC60947 i EN60947-2)
Prąd znamionowy	W(A)	16,25,32,40,50,63,80,100,125,160,200,250	400 500 630
Znamionowe napięcie izolacji	Interfejs użytkownika (V)	800
Znamionowe napięcie udarowe wytrzymywane	Uimp(kV)	8
Znamionowe napięcie robocze	UE(V)	AC 50/60 Hz, 690
Kategoria użytkowania		A
Poziomy zdolności łamania		F, N, H
Zdolność wyłączania (kA rms) AC 50/60 Hz 380/415 V	Icu	36, 50, 70
Zdolność wyłączania serwisowego (kA rms) AC 50/60 Hz 380/415 V	Iks	36, 50, 70
Wydajność operacji	Mechaniczne	20000	10000
	Elektryczne	10000	5000
Ochrona		TMD, Micrologic
Urządzenia pomocnicze wskazujące i sterujące
Przełącznik pomocniczy
Cewka bocznikowa MX		■
Cewka podnapięciowa MN		■

Modelka		METEZC-100	METEZC-125	METEZC-250	METEZ-400	METEZC-630
Prąd powłoki	Inm(A)	100A	125A	250A	400A	630A
Znamionowe napięcie robocze	UE(v)	AC415/550 V
Znamionowe napięcie izolacji	Interfejs użytkownika (v)	690 V
Znamionowe napięcie udarowe wytrzymywane	Uimp(kv)	6kV
Liczba biegunów		2P/3P/4P	3P	2P/3P/4P	3P/4P	3P/4P
Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA) o-co	415 V	30-100 / 7,5-100	10-100	36-85 / 18-85	36-70	36-70
	550 V	10-20 / 2,5-20	5-20	10-25 / 5-25	36-50	36-50
Znamionowa zdolność wyłączania zwarciowego Ics (kA)	110-400 V	50%OIOM / 25-50%OIOM	50% OIOM	50% OIOM / 50%ICU	100% (220-415 V)	100% (220-415 V)
Znamionowa zdolność wyłączania zwarciowego Ics (kA)	415-550 V	25%OIOM / 25-50%OIOM	50% OIOM	50% OIOM / 50%ICU	50% (440 V)	50% (440 V)
Trwałość	Mechaniczne	13000	13000	10000	10000	10000
Trwałość	Elektryczne	4000	4000	5000	4000	3000
