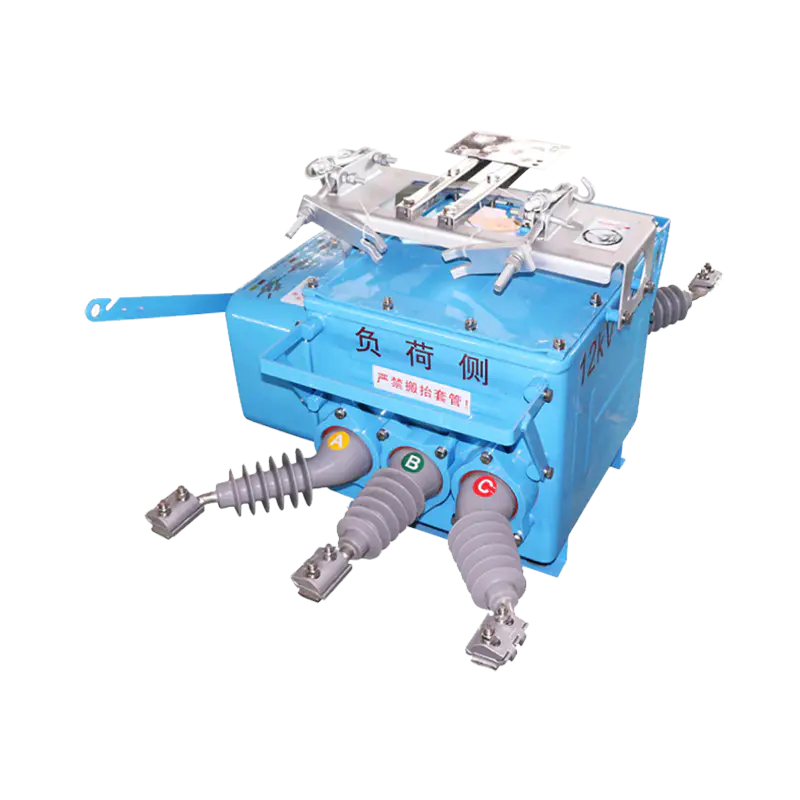

Jak Zewnętrzne wyłączniki próżniowe Właściwie przerwać łuk

Większość kupujących wie, że wyłączniki próżniowe gasią łuki w niemal idealnej próżni, ale warto zrozumieć mechanizmy stojące za tym procesem — bezpośrednio wyjaśniają one, dlaczego technologia ta w wielu instalacjach zewnętrznych przewyższa rozwiązania alternatywne w postaci oleju lub SF₆.

Kiedy styki wewnątrz przerywacza próżniowego zaczynają się rozdzielać, z odparowanego materiału stykowego tworzy się metaliczny łuk. Ponieważ ciśnienie otoczenia jest zwykle niższe 10⁻³ Pa prawie nie ma cząsteczek gazu, które mogłyby podtrzymać jonizację. Plazma łuku szybko się rozszerza, ochładza i zapada przy pierwszym zerowym prądzie — zwykle w ciągu połowy cyklu. Daje to przerywaczom próżniowym a szybkość odzyskiwania dielektryka około 10 razy większa niż konstrukcje z przerwą powietrzną w tej samej klasie napięcia.

Kluczowe czynniki determinujące jakość przerwania

• Skład materiału stykowego — stopy miedzi i chromu (CuCr) stanowią branżowy standard równoważenia przewodności z odpornością na erozję łukową
• Szczelina stykowa w pozycji całkowicie otwartej – zazwyczaj 8–12 mm dla wyłączników klasy 12 kV, wystarczających do wytrzymania napięć udarowych piorunowych powyżej 75 kV
• Konstrukcja mieszków — mieszki ze stali nierdzewnej muszą wytrzymać tysiące operacji mechanicznych bez wycieków próżni; znamionowy okres użytkowania jest powszechnie spotykany 30 000 cykli mechanicznych
• Geometria osłony — osłony przeciw kondensacji pary chronią powłokę ceramiczną lub szklaną przed osadami metalicznymi, które mogłyby pogorszyć izolację

Zrozumienie tych elementów wewnętrznych ma znaczenie przy porównywaniu jakości przerywaczy u różnych dostawców — w tańszej jednostce można zastosować gorsze stopy kontaktowe lub cieńszą ściankę mieszka, co skraca żywotność na długo przed osiągnięciem znamionowej liczby cykli. W naszym procesie produkcyjnym przed montażem każdy przerywacz poddawany jest wykrywaniu wycieków helu i testom wytrzymałości na wysokie napięcie, co jest jednym z powodów, dla których współczynnik zwrotów w terenie pozostaje stale niski.

Środowiska instalacji na zewnątrz i współczynniki ochrony, które mają znaczenie

Wybór zewnętrznego wyłącznika próżniowego wyłącznie na podstawie klasy napięcia jest niewystarczający. Odporność obudowy na wilgoć, zanieczyszczenia, promieniowanie UV i uderzenia mechaniczne decyduje o tym, czy wyłącznik będzie działał niezawodnie przez cały okres użytkowania. Poniższa tabela podsumowuje stopnie zanieczyszczeń zdefiniowane przez IEC i ich powiązanie z typowymi scenariuszami stosowania na zewnątrz.

Poza drogą upływu stopień ochrony IP obudowy reguluje stopień ochrony przed wnikaniem. IP65 to praktyczne minimum dla wyłączników montowanych na słupach zewnętrznych ; instalacje w pobliżu rozprysków oceanu lub w środowiskach spłukiwania pod wysokim ciśnieniem powinny mieć stopień ochrony IP67 lub wyższy. Grzejniki antykondensacyjne to niedrogie rozwiązanie, które warto wybrać dla regionów, w których występują duże wahania temperatur w dzień i w nocy, ponieważ wilgoć na powierzchniach wewnętrznych jest główną przyczyną przedwczesnego uszkodzenia izolacji.

Obudowy polimerowe odporne na promienie UV oraz ramy stalowe ocynkowane ogniowo lub malowane proszkowo są standardem w dobrze zaprojektowanych jednostkach zewnętrznych. Poproś dostawców o raporty z testów mgły solnej (IEC 60068-2-52), jeśli instalacja znajduje się w promieniu 5 km od linii brzegowej.

Typy mechanizmów operacyjnych i ich konsekwencje w zakresie konserwacji

Mechanizm napędowy jest elementem, który najprawdopodobniej będzie wymagał uwagi przez cały okres użytkowania wyłącznika, choć podczas zakupu jest on mniej szczegółowo sprawdzany niż przerywacz. Zewnętrzne wyłączniki próżniowe użyj jednego z trzech głównych typów mechanizmów, każdy z różnymi kompromisami.

Mechanizm sprężynowy

Dominujący projekt wyłączników zewnętrznych klasy dystrybucyjnej. Wstępnie naładowana sprężyna zamykająca uwalnia energię w celu zamknięcia styków; oddzielna sprężyna otwierająca obsługuje wyzwalanie. Operacje zamykania i otwierania są niezależne od napięcia zasilania po naciągnięciu sprężyny co stanowi znaczną zaletę w zakresie niezawodności. Częstotliwość konserwacji zazwyczaj obejmuje kontrolę zmęczenia sprężyny co 2 000–5 000 operacji oraz smarowanie powierzchni krzywki i zatrzasku.

Mechanizm z magnesami trwałymi (PMM)

PMM wykorzystują magnes trwały do utrzymywania styków zarówno w pozycji otwartej, jak i zamkniętej, z krótkimi impulsami cewki do przełączania stanów. Mają znacznie mniej ruchomych części niż mechanizmy sprężynowe — bez zatrzasków, krzywek i silników ładujących — co w niektórych konstrukcjach przekłada się na znamionową trwałość mechaniczną przekraczającą 100 000 operacji. Kompromisem jest wrażliwość na jakość dostaw pomocniczych; Zdegradowana bateria kondensatorów może skutkować niewystarczającą energią przełączania. Dlatego też monitorowanie stanu kondensatorów jest zalecanym dodatkiem w przypadku instalacji zdalnych lub nienadzorowanych.

Mechanizm hydrauliczny lub pneumatyczny

Obecnie mniej powszechne w segmencie urządzeń zewnętrznych średniego napięcia, stosowane głównie w sprzęcie klasy transmisyjnej. Wyższe obciążenia konserwacyjne wynikające z uszczelek, degradacji płynu i wrażliwości na temperaturę sprawiają, że nie nadaje się on do większości zastosowań dystrybucyjnych.

Oceniając niezawodność mechanizmu, poproś dostawcę o dane nt minimalne napięcie zadziałania (zwykle ≤ 70% znamionowego napięcia sterującego) i potwierdź, że styki pomocnicze zapewniają wyraźną informację zwrotną o położeniu otwarcia/zamknięcia na potrzeby integracji ze SCADA. Nasz zespół badawczo-rozwojowy ujednolicił mechanizm sprężynowy z obwodem przeciwpompowym i redundancją zasilaną silnikiem, specjalnie w celu spełnienia oczekiwań klientów przemysłowych i użyteczności publicznej, którzy działają przy minimalnej liczbie personelu konserwacyjnego na miejscu.

Koordynacja zabezpieczeń: tam, gdzie zewnętrzne wyłączniki VCB mieszczą się w łańcuchu selektywności

Napowietrzny wyłącznik próżniowy nie działa w izolacji — jego charakterystyka wyłączania musi być skoordynowana z urządzeniami zabezpieczającymi znajdującymi się przed i za urządzeniem, aby osiągnąć selektywne usuwanie usterek : izolowanie tylko uszkodzonego segmentu, przy jednoczesnym utrzymaniu zasilania reszty sieci. Słaba koordynacja jest jedną z najczęstszych przyczyn niepotrzebnych przerw w systemach dystrybucyjnych średniego napięcia.

Podstawy koordynacji czasowo-prądowej

Koordynacja opiera się na krzywych czasowo-prądowych (TCC). Wyłącznik najbliższy zwarciu powinien go wyłączyć, zanim zacznie działać jakiekolwiek urządzenie znajdujące się wcześniej. Typowe marginesy ocen pomiędzy urządzeniami szeregowymi to:

• 0,2–0,4 s pomiędzy elektromechanicznym wyłącznikiem sterowanym przekaźnikiem a poprzedzającym reklozerem
• 0,1–0,2 sek pomiędzy cyfrowymi (numerycznymi) wyłącznikami sterowanymi przekaźnikami, gdzie czas działania przekaźnika jest dobrze scharakteryzowany

Wyłączniki próżniowe z numerycznymi przekaźnikami zabezpieczającymi (jednostki kompatybilne z IEC 61850 są coraz bardziej standardowe) oferują elementy nadprądowe o niezależnym i zmiennym czasie działania, zabezpieczenie przed zwarciem doziemnym i sekwencje automatycznego ponownego załączenia – wszystko to można konfigurować bez zmian sprzętowych. Ta elastyczność jest niezbędna, gdy topologia sieci zmienia się sezonowo lub w związku ze wzrostem obciążenia.

Zarządzanie ponownym załączeniem i zakłóceniami przejściowymi

Napowietrzne linie dystrybucyjne charakteryzują się dużą liczbą zwarć przejściowych – kontaktu z drzewami, uderzeń ptaków, wyładowań atmosferycznych – które samoczynnie znikają, jeśli łuk zostanie na krótko pozbawiony zasilania. Funkcja automatycznego ponownego zamykania wbudowana w przekaźnik wyłącznika umożliwia otwieranie wyłącznika, pauzę (zwykle czas martwy 0,3–1 s dla pierwszego strzału ) i zamknij ponownie. Jeżeli usterka została usunięta, zasilanie zostanie automatycznie przywrócone. Jeśli problem będzie się powtarzał, wyłącznik zostanie zablokowany po określonej liczbie prób (zwykle 3 strzały).

Określanie zewnętrzny wyłącznik próżniowy o znamionowej zdolności załączania zwarcia ( I ma) i zdolność wyłączania ( I sc) dopasowane do rzeczywistego dostępnego prądu zwarciowego w punkcie instalacji — a nie tylko do jednostki o najwyższej dostępnej wartości znamionowej — zapobiega niepotrzebnemu przebudowie, zapewniając jednocześnie, że urządzenie poradzi sobie w najgorszych warunkach. Zawsze sprawdzaj stosunek X/R systemu : Sieci o wysokim X/R (często spotykane w pobliżu dużych transformatorów) powodują asymetryczne prądy zwarciowe, których standardowe parametry symetryczne nie są w pełni wychwytywane.

Współpracujemy bezpośrednio z inżynierami projektu i wykonawcami EPC, aby zapewnić specyficzne dla aplikacji nakładki TCC i zalecenia dotyczące ustawień przekaźników — część wsparcia w zakresie niestandardowych rozwiązań, która odróżnia partnera technicznego od prostego dostawcy produktu.
