Name: Wyłącznik próżniowy średniego napięcia MTHVX 12 kV do wnętrz, 630–1250 A
Rating: 5 (99 reviews)

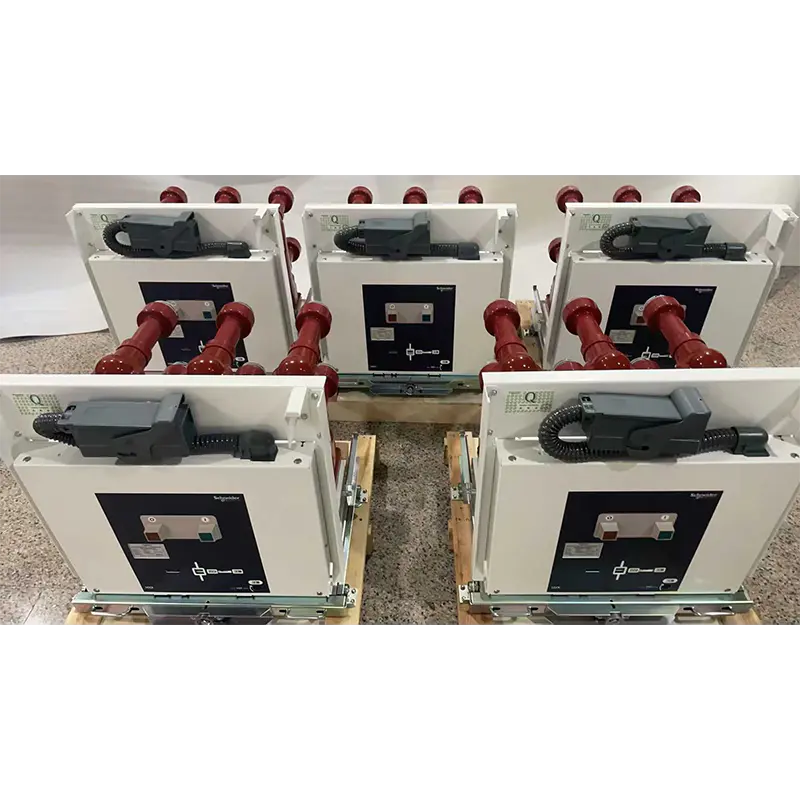

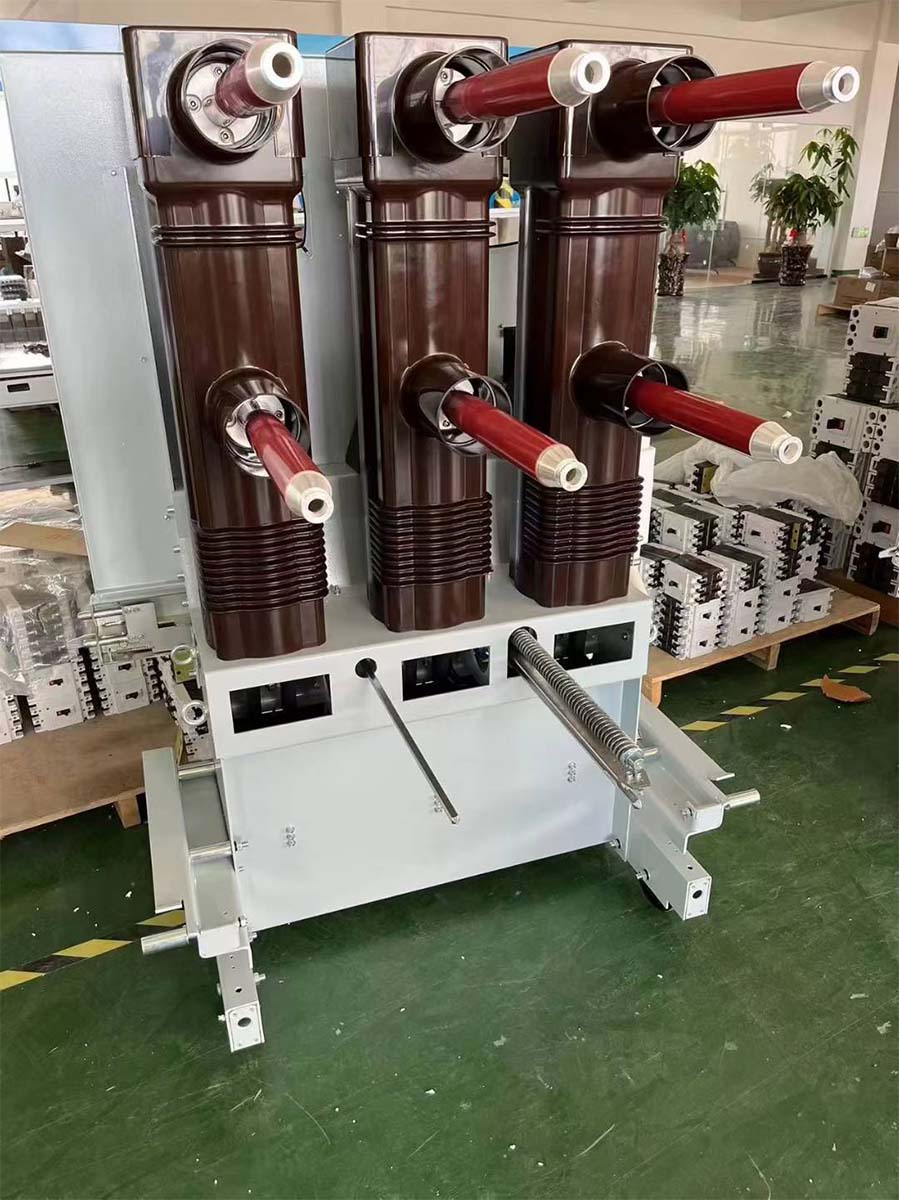

Wyłącznik próżniowy średniego napięcia MTHVX 12 kV do wnętrz, 630–1250 A

Opis:

Wnętrzny wyłącznik próżniowy (VCB) MINGTUO 12 kV został specjalnie zaprojektowany do zastosowań w rozdzielnicach średniego napięcia, zapewniając wysoką wydajność ochrony i sterowania w przemysłowych, komercyjnych i infrastrukturalnych systemach zasilania. Wyłącznik ten, o natężeniu 1250 A, nadaje się zarówno do instalacji stacjonarnej, jak i wysuwnej, oferując solidną zdolność przerywania zwarć, długą żywotność i zaawansowane funkcje bezpieczeństwa. Jego kompaktowa i modułowa konstrukcja zapewnia niezawodne działanie, jednocześnie upraszczając procedury konserwacji i instalacji.

Ten wyłącznik próżniowy średniego napięcia do wnętrz stanowi kompletne rozwiązanie zapewniające bezpieczną, niezawodną i wydajną dystrybucję energii. Elastyczna instalacja, zaawansowana technologia przerywania próżni, długa żywotność i wszechstronne funkcje zabezpieczające sprawiają, że nadaje się do szerokiego zakresu zastosowań przemysłowych, handlowych i infrastruktury krytycznej.

Aplikacje:

VCB MINGTUO to istotne elementy systemów elektrycznych średniego napięcia, zapewniające zarówno kontrolę, jak i ochronę w różnych scenariuszach:

Wytwarzanie energii:

Ochrona generatorów i regulacja mocy w elektrowniach cieplnych i wodnych

Integracja z systemami fotowoltaicznymi i wiatrowymi

Pomocnicza dystrybucja mocy dla urządzeń zakładowych

Sieci przesyłowe i dystrybucyjne:

Ochrona zasilaczy podstacji i transformatorów rozdzielczych

Jednostka główna pierścieniowa i rozdzielnice wewnętrzne

Izolacja uszkodzeń w dystrybucji energii miejskiej i przemysłowej

Systemy przemysłowe:

Wysokowydajna ochrona silników w zakładach stalowych i produkcyjnych

Zabezpieczenia transformatorów i prostowników w zakładach chemicznych

Dystrybucja energii podziemnej i powierzchniowej w działalności górniczej

Infrastruktura i usługi publiczne:

Systemy zasilania trakcji kolejowej i metra

Ochrona zasilania rezerwowego lotnisk, szpitali i centrów danych

Dystrybucja energii elektrycznej w parkach przemysłowych i budynkach komercyjnych

Trudne lub specjalne środowiska:

Systemy elektryczne platform morskich

Działalność wydobywcza na pustyni i instalacje w ekstremalnych warunkach klimatycznych

Podstacje położone na dużych wysokościach wymagające solidnych i niezawodnych wyłączników

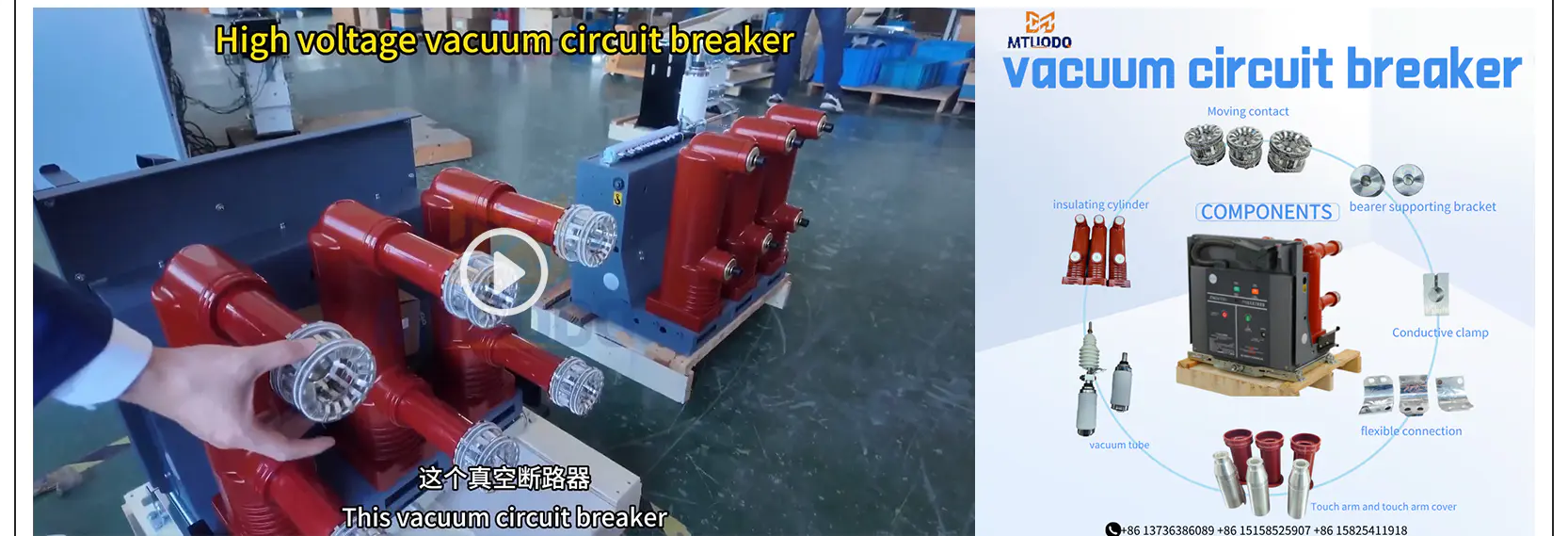

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

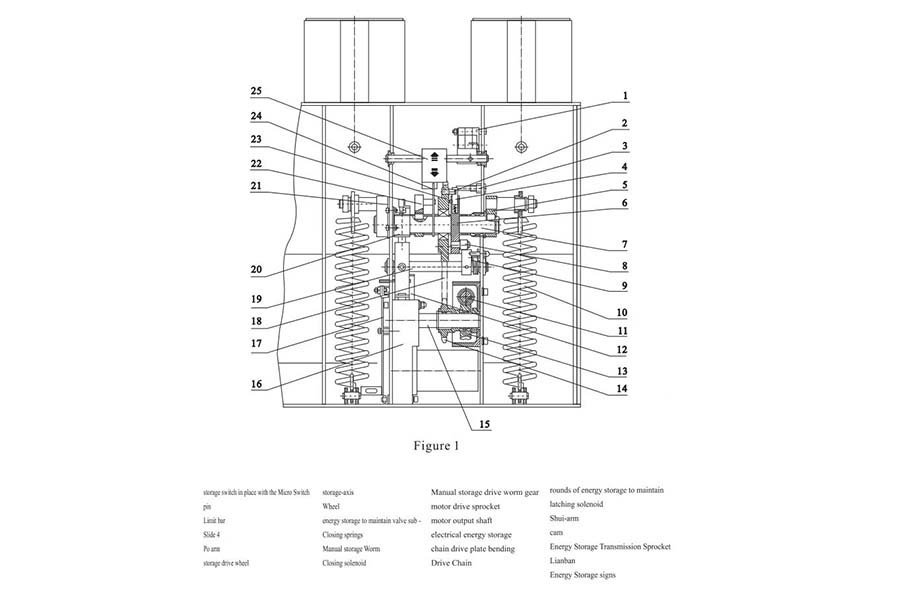

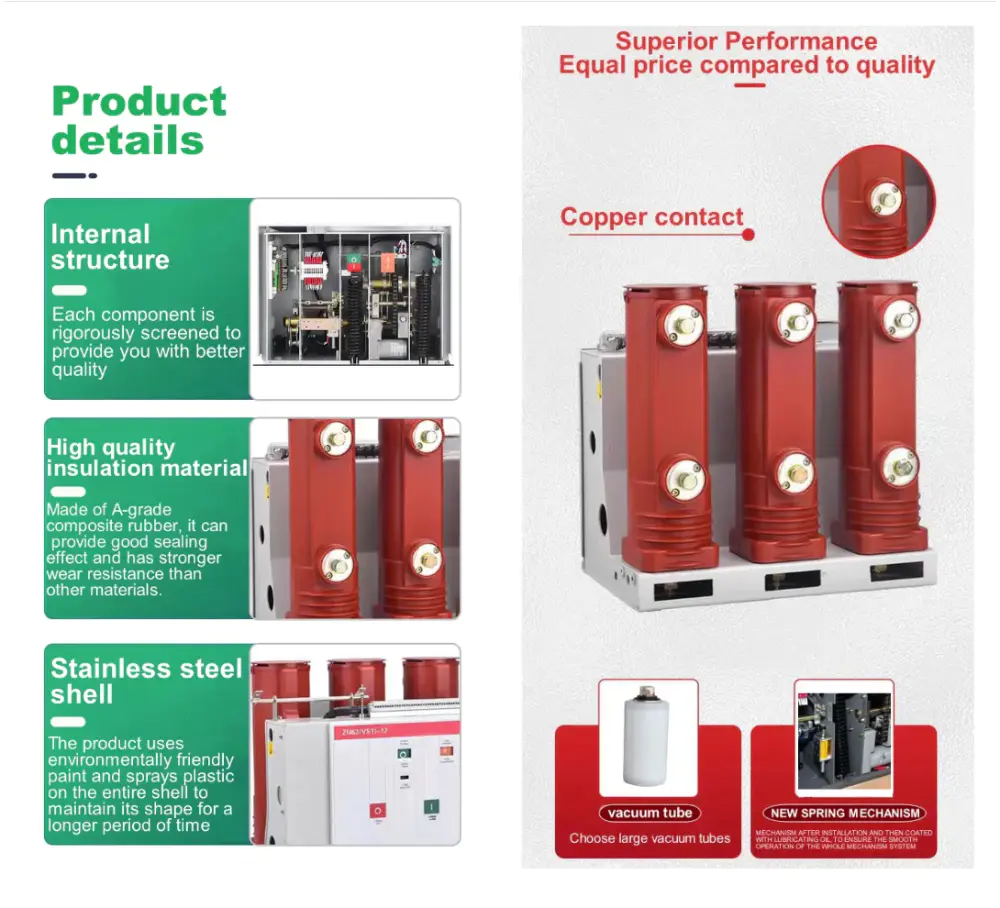

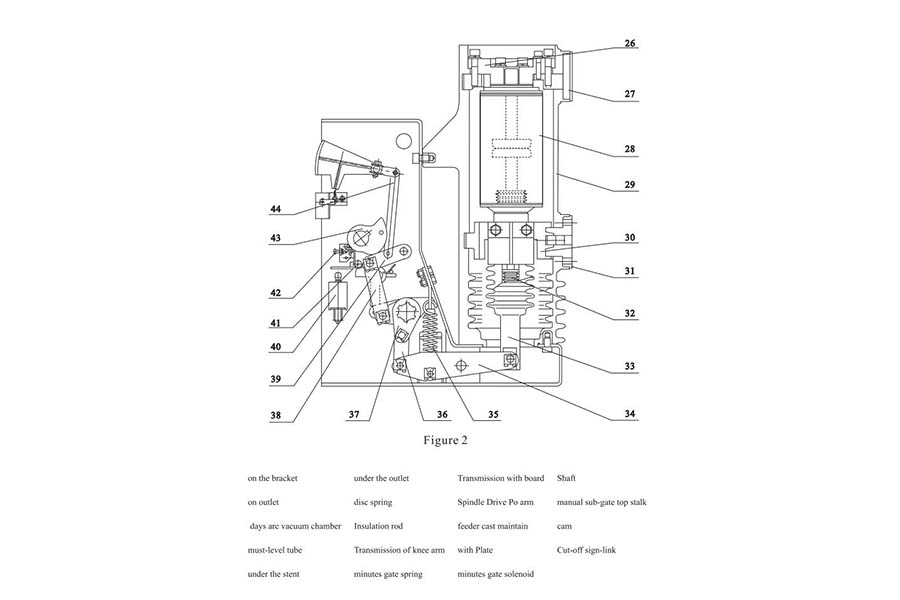

VCB Composition

Podczas normalnej pracy główne styki wyłącznika pozostają zamknięte, umożliwiając nieprzerwany przepływ prądu. W przypadku przeciążenia lub zwarcia aktywowany jest termiczny lub magnetyczny mechanizm wyzwalający. Mechanizm sprężynowy zapewnia szybkie rozdzielenie styków, generując kontrolowany łuk elektryczny. Łuk ten jest natychmiast kierowany do przerywacza próżniowego, gdzie jest schładzany, dzielony i gaszony. Proces ten izoluje wadliwą sekcję, chroni dalszy sprzęt i zapobiega uszkodzeniu całego systemu. Rezultatem jest szybkie usuwanie usterek, bezpieczna obsługa i minimalne wymagania konserwacyjne.

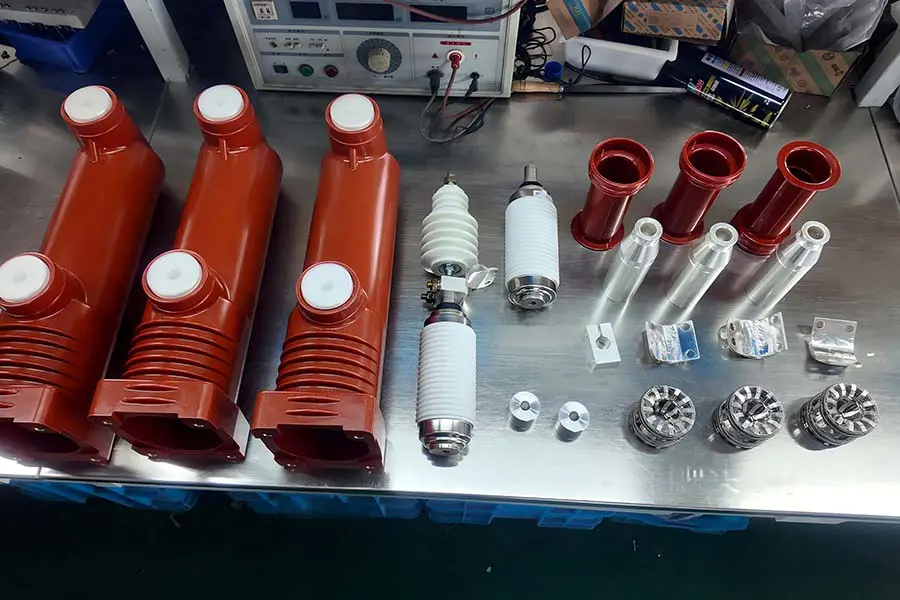

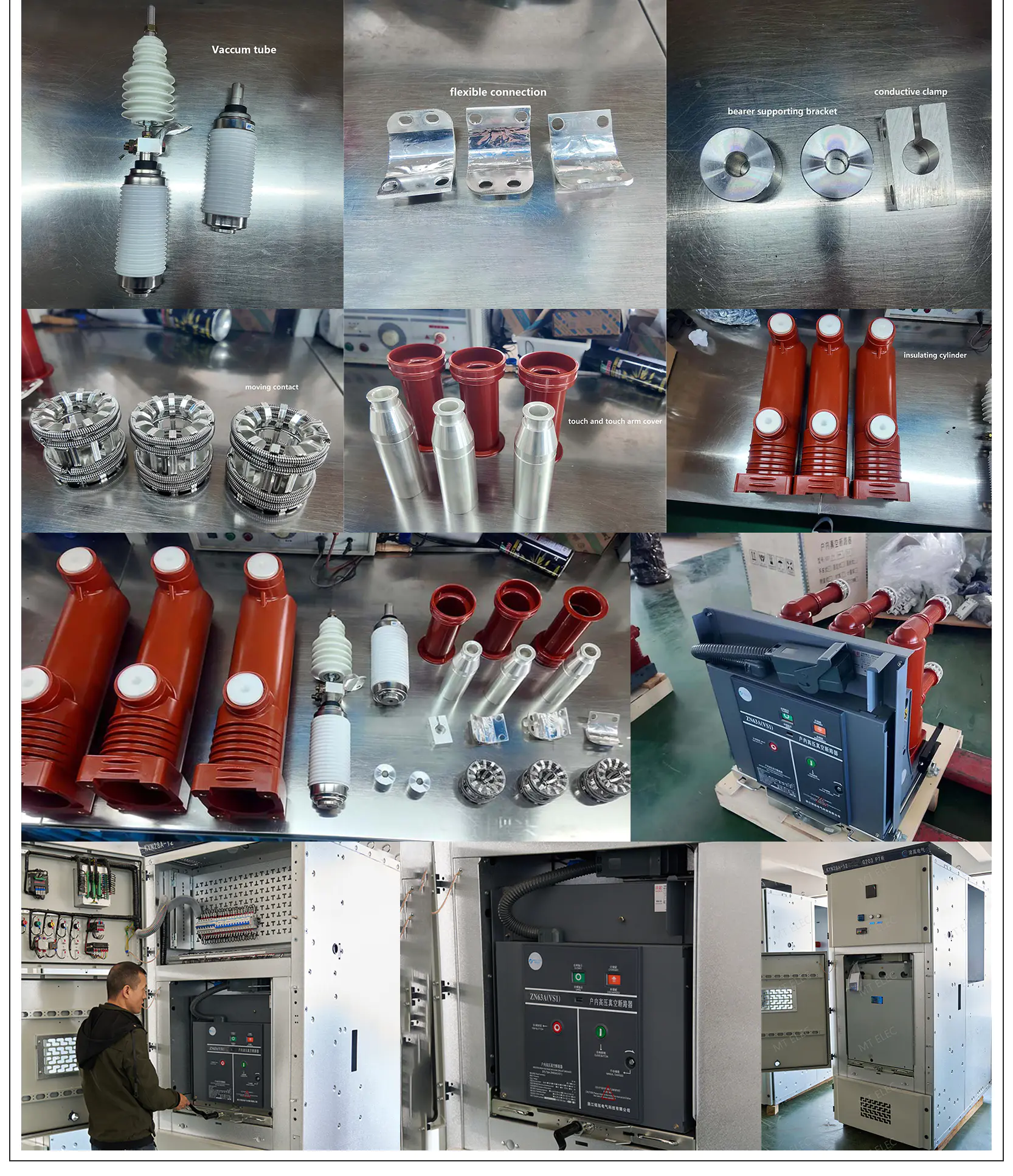

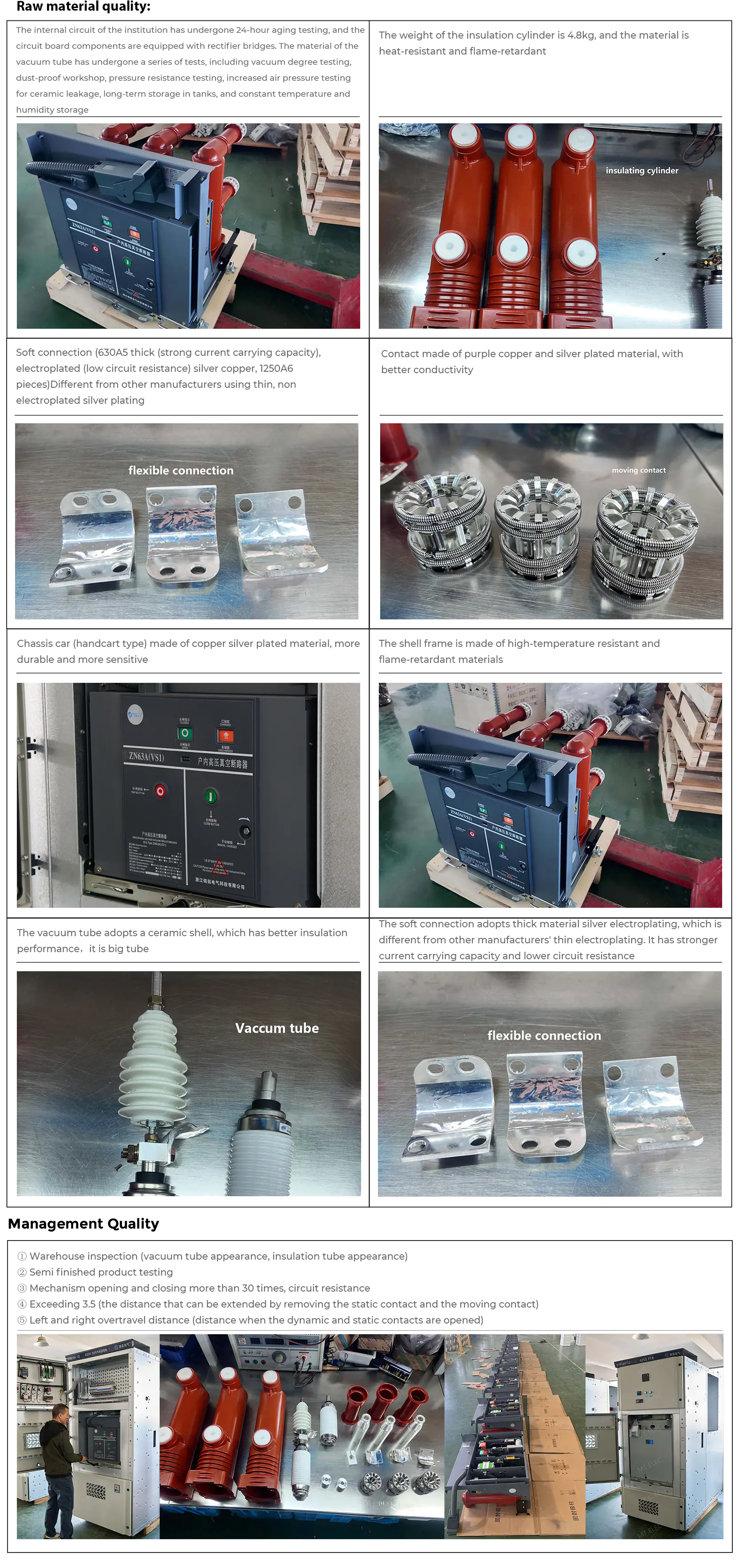

Akcesoria do produktów

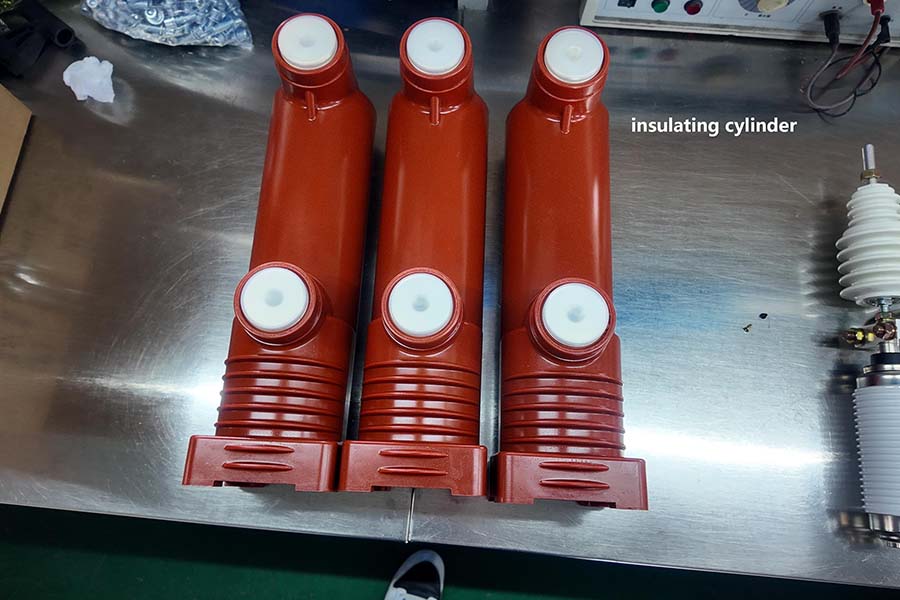

Insulating Cylinder
Main Product

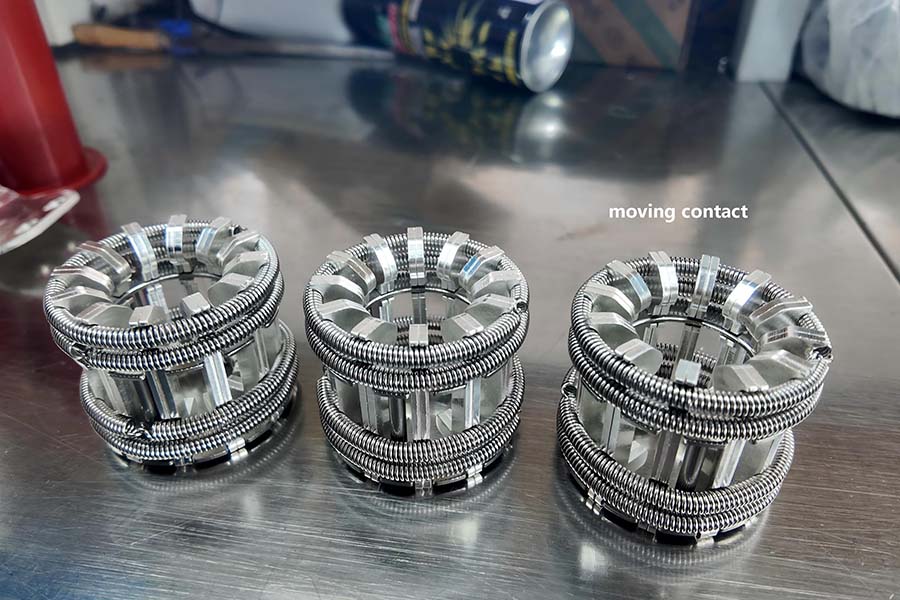

Moving Contact

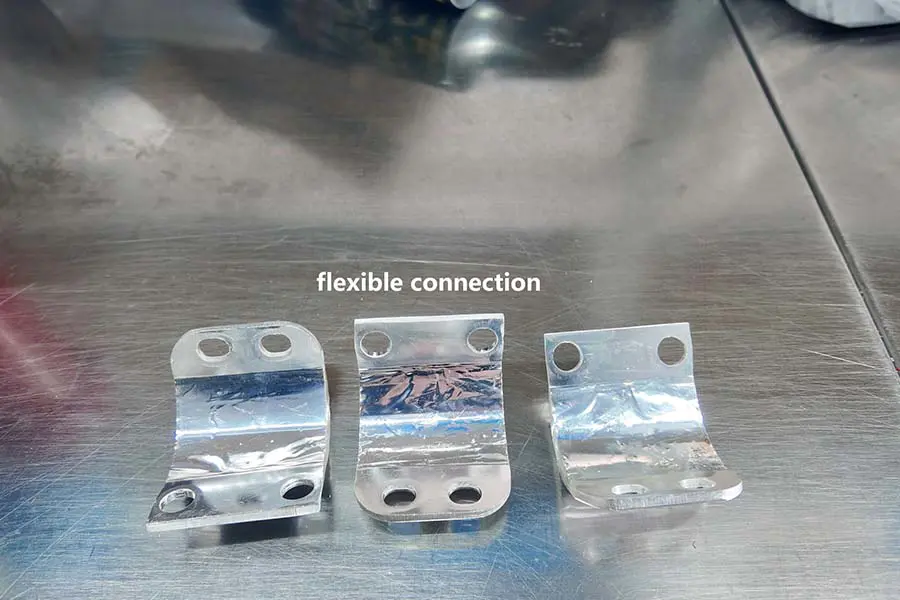

Flexible Connection

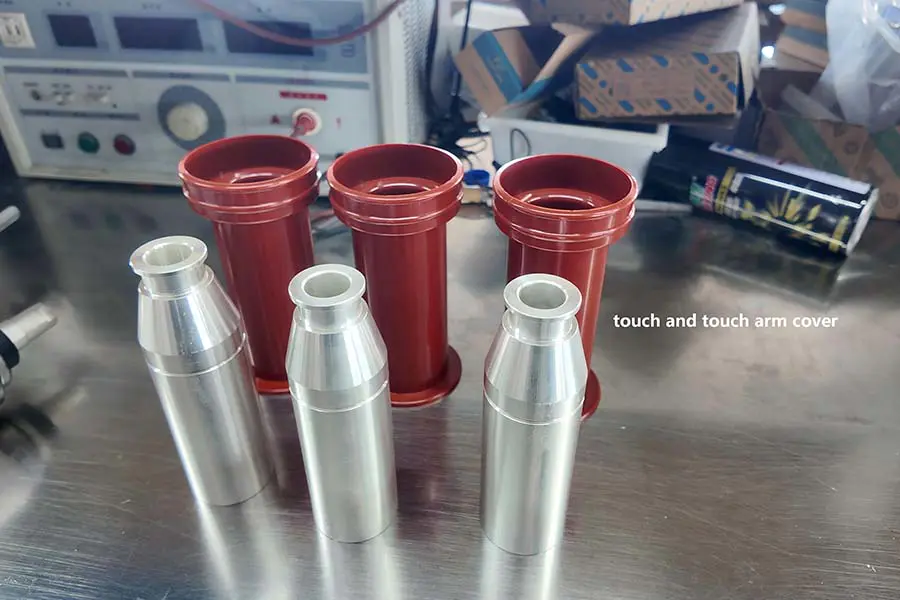

Touch And Touch Arm Cover

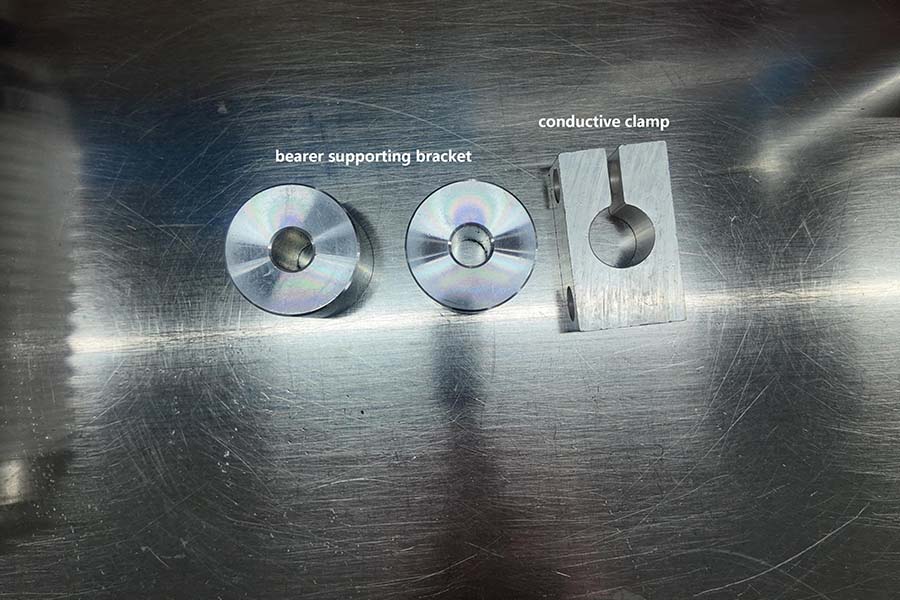

Bearer Supporting Bracket
Insulating Cylinder

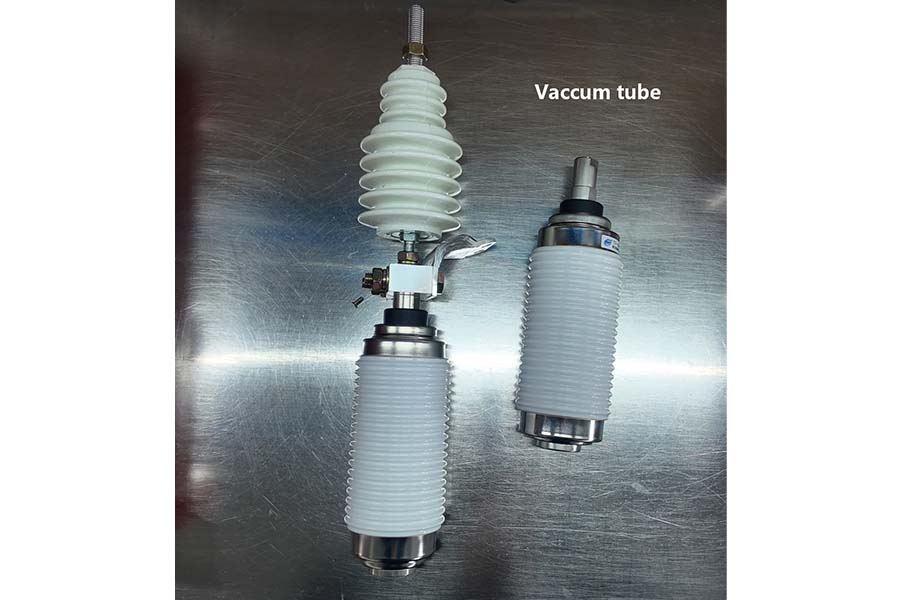

Vaccum Tube

Withstand Voltage Test

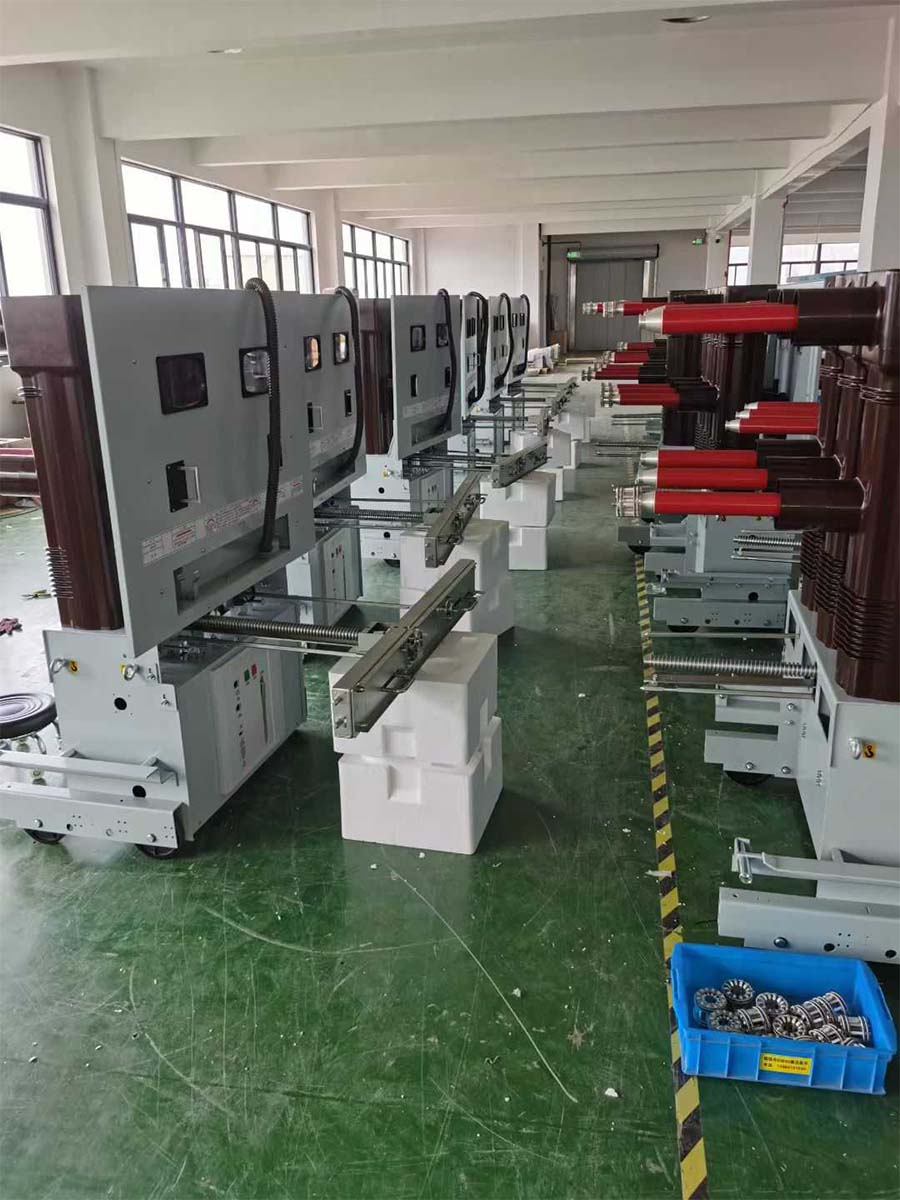

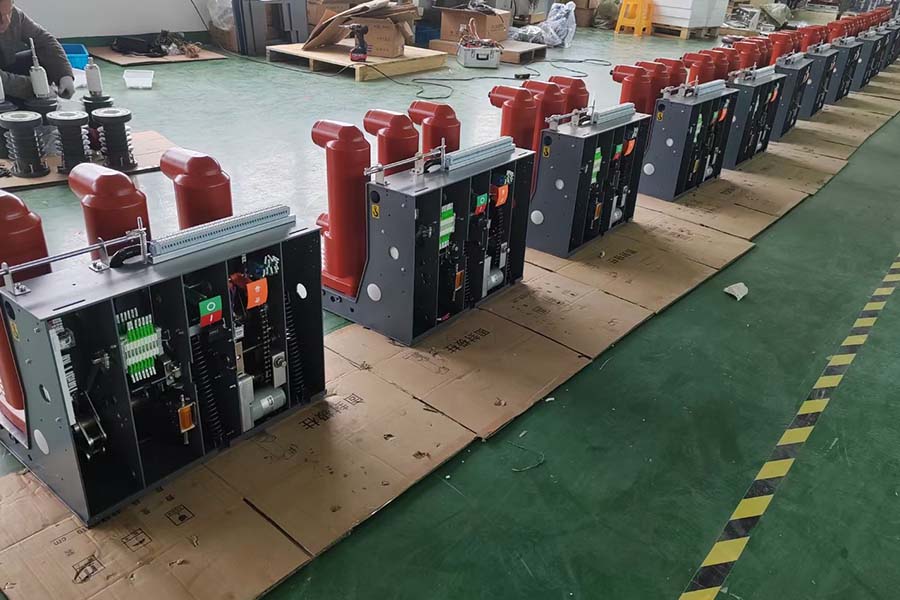

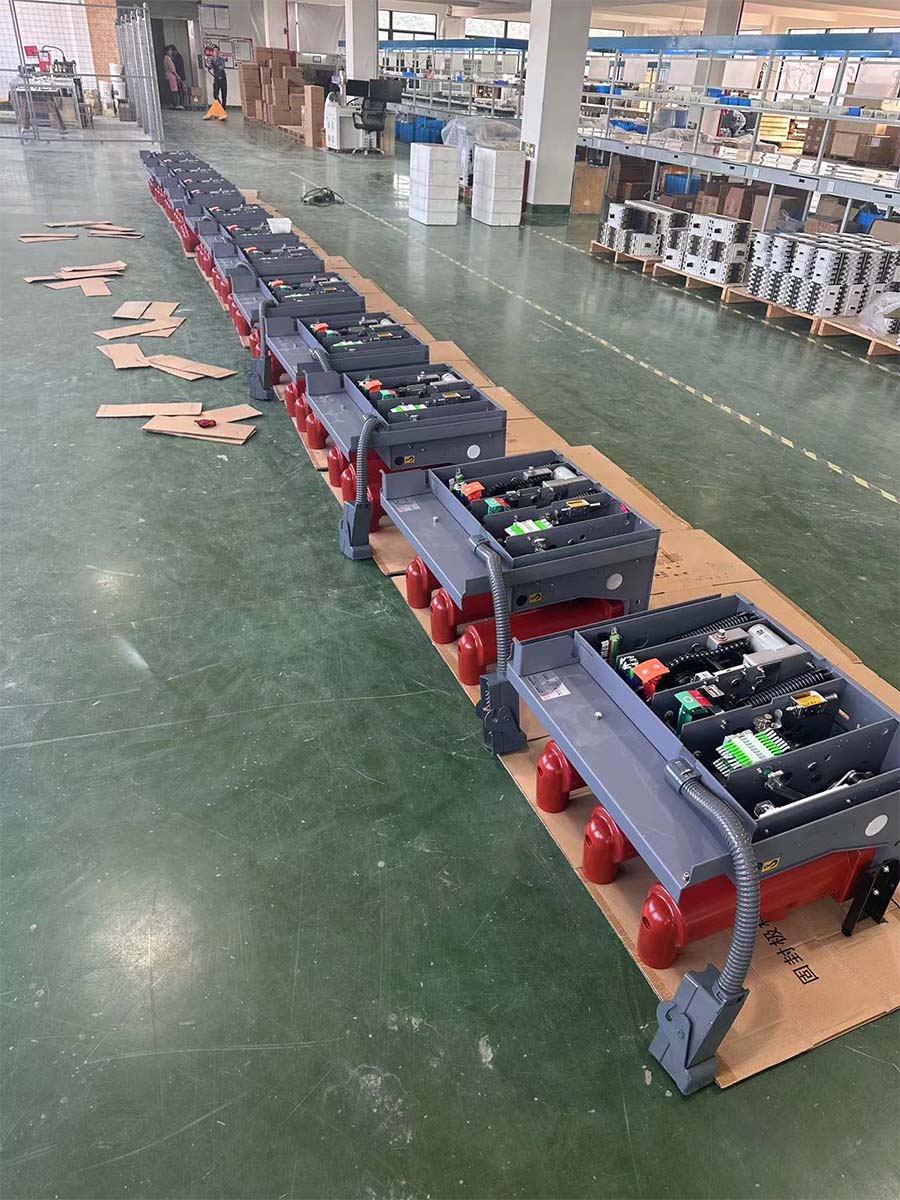

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

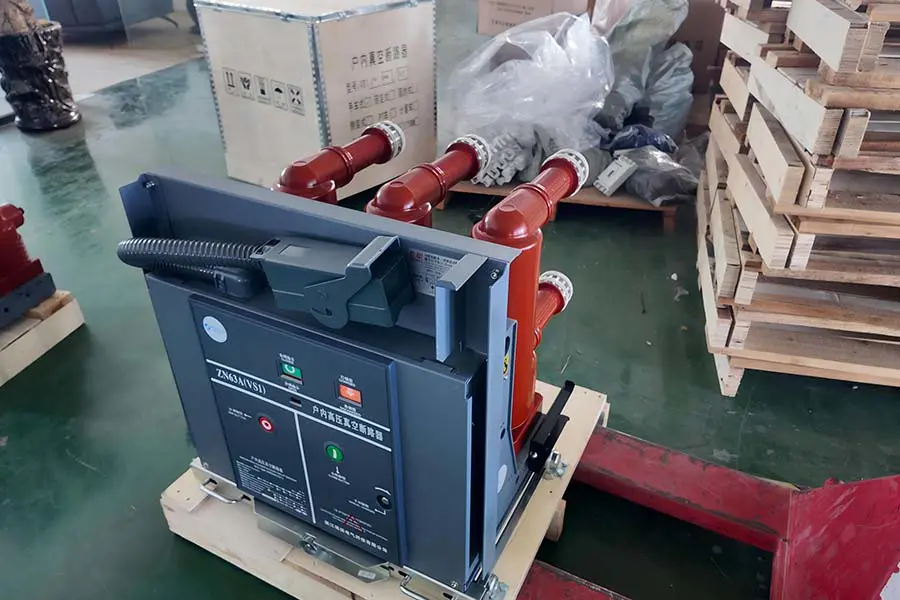

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

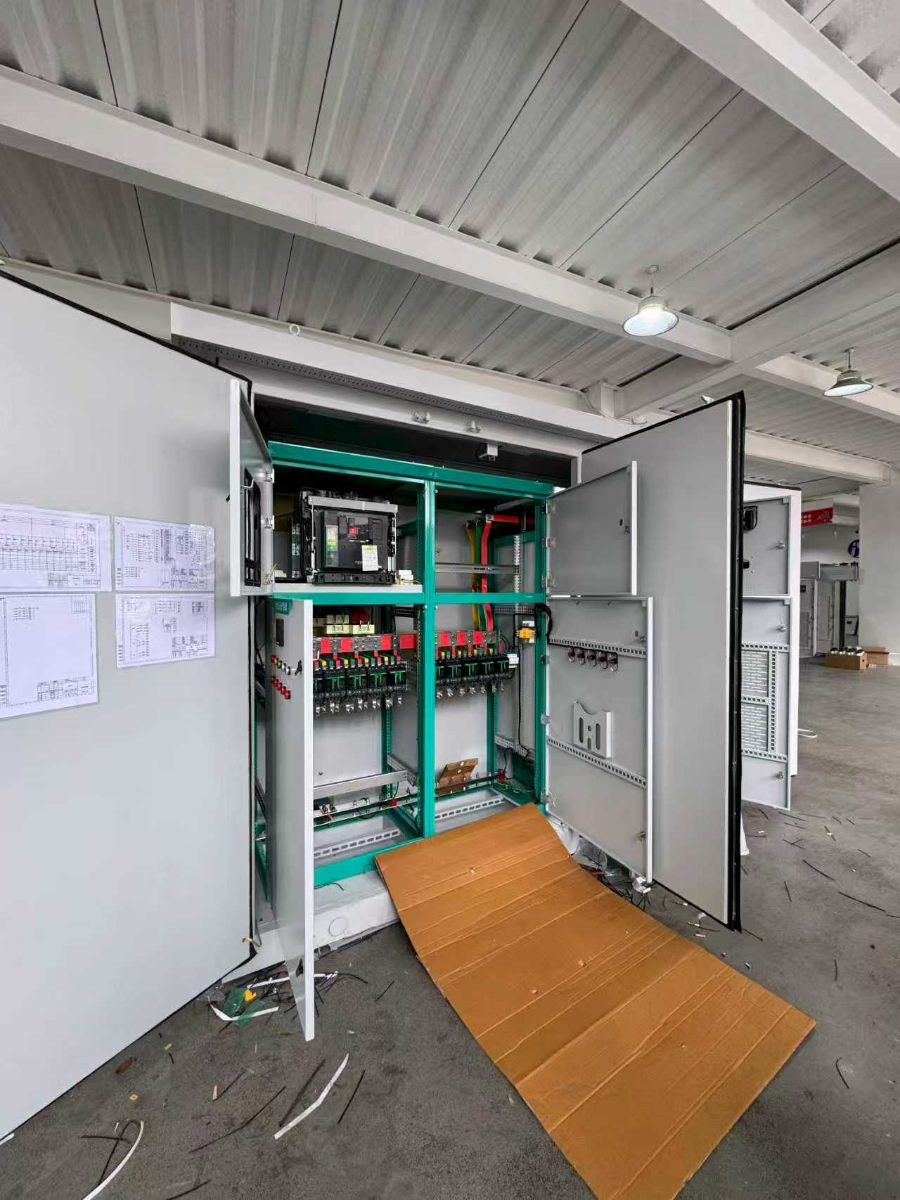

High and Low Voltage Switchgear (ACB, MCCB, VCB)

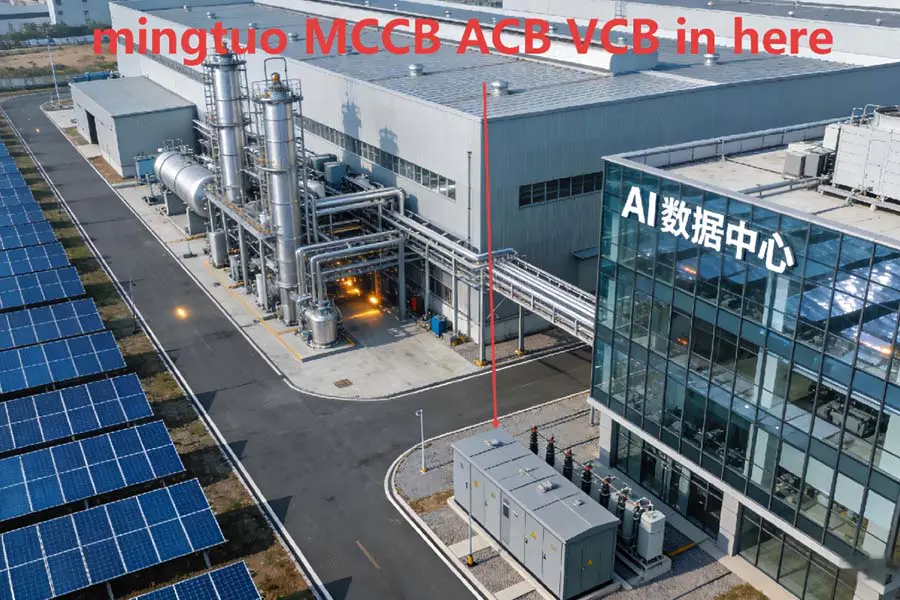

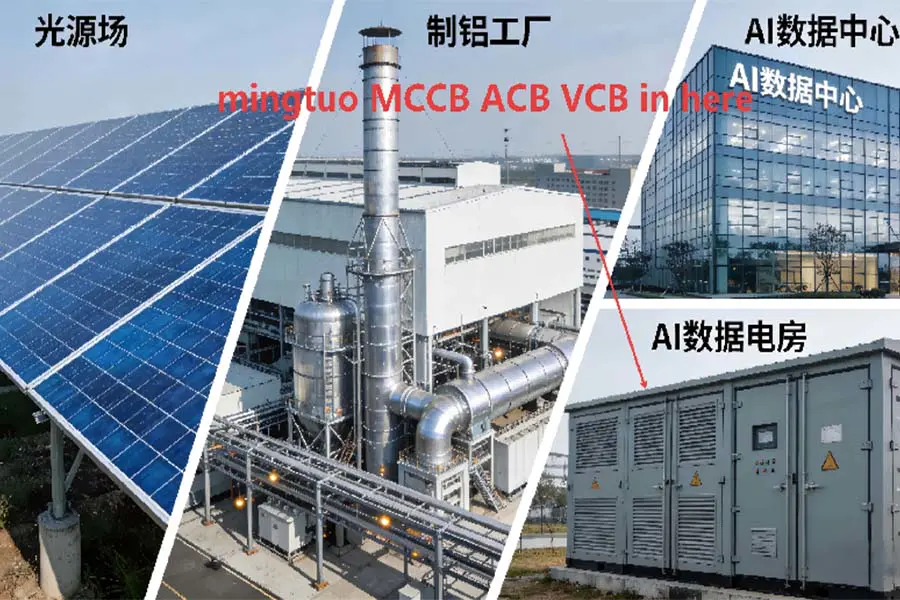

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nie	Przedmiot	Jednostki	Wartość licznika
1	Napięcie znamionowe	-	12 24 35
2	Napięcie znamionowe (short-term frequency tolerance 1min)	kV	42
3	Napięcie znamionowe tolerance lightning shocks peak	-	75
4	Częstotliwość znamionowa	Hz	50
5	Prąd znamionowy	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Znamionowy prąd zwarciowy w obwodzie otwartym	kA	20/25, 31,5, 40
7	Napięcie znamionowe short tolerance	kA	20/25, 31,5, 40
8	Oceniany krótki czas trwania	s	4
9	Prąd znamionowy peak tolerance	kA	50/63, 80, 100
10	Znamionowy prąd zwarciowy zamknięty	kA	50/63, 80, 100
11	Tolerancja napięcia częstotliwości obwodu wtórnego 1min)	V	2000
12	Znamionowy prąd kondensatora singleback ustawiony na obwód otwarty	A	630/400 (40 kA 800/400)
13	Znamionowy kondensator ustawia prądy bliskie	kA	12,5 (częstotliwość nie większa niż 1000 Hz)
14	Czas hamowania (napięcie znamionowe)	pani	≤50
15	Czas podajnika (napięcie znamionowe)	pani	≤100
16	Żywotność mechaniczna	-	20000
17	Prąd znamionowy open circuit times (life)	Przełączanie	20000
18	Znamionowy prąd zwarciowy obwodu otwartego	-	50(40kA≤30)
19	Kontakt dynamiczny i statyczny umożliwia grubość zużycia	mm	3
20	Znamionowe napięcie robocze zasilacza	-	-
21	Napięcie znamionowe break-brake operations	V	AC110/220 DC110/220
22	Napięcie znamionowe silnika magazynującego	-	-
23	Moc znamionowa silnika magazynującego	W	70
24	Czas przechowywania	s	≤10
25	Odległość otwarcia styków	mm	11 ± 1
26	Superwycieczka	-	3,5 ± 0,5
27	Czas odbicia kontaktu przy zamykaniu	pani	≤240(A≤3)
28	Punkty trójfazowe, zamykające się na różnych etapach seksu	-	≤2
29	Średnia prędkość bramy (rozwarcie styków - 6mm)	m/s	0,9–1,2
30	Średnia prędkość zamykania (zamknięcie stykowe 6 mm)	m/s	0,5–0,8
31	Wiodący opór obwodu elektrycznego	μΩ	≤50(630a), ≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Docisk styku podajnika stycznika	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Znamionowa sekwencja działania	-	Punkty - 0,3 s - i punkty 180-te - i -
