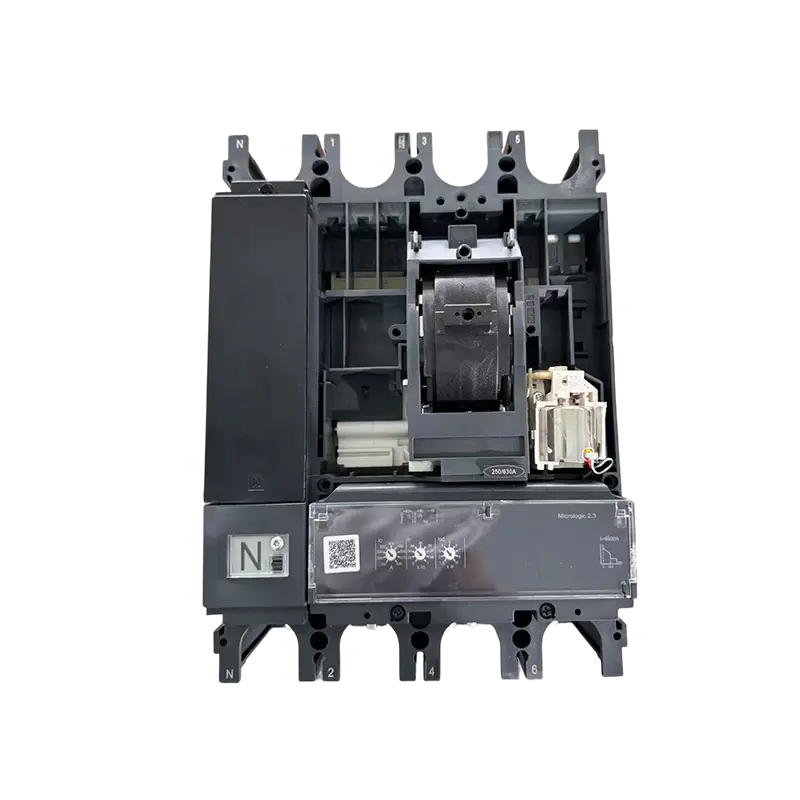

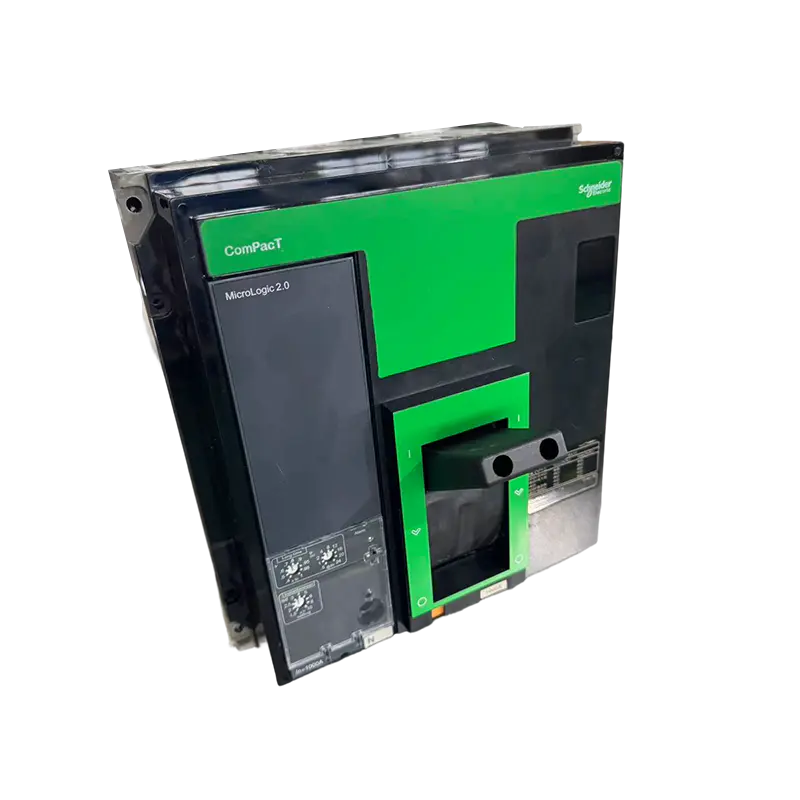

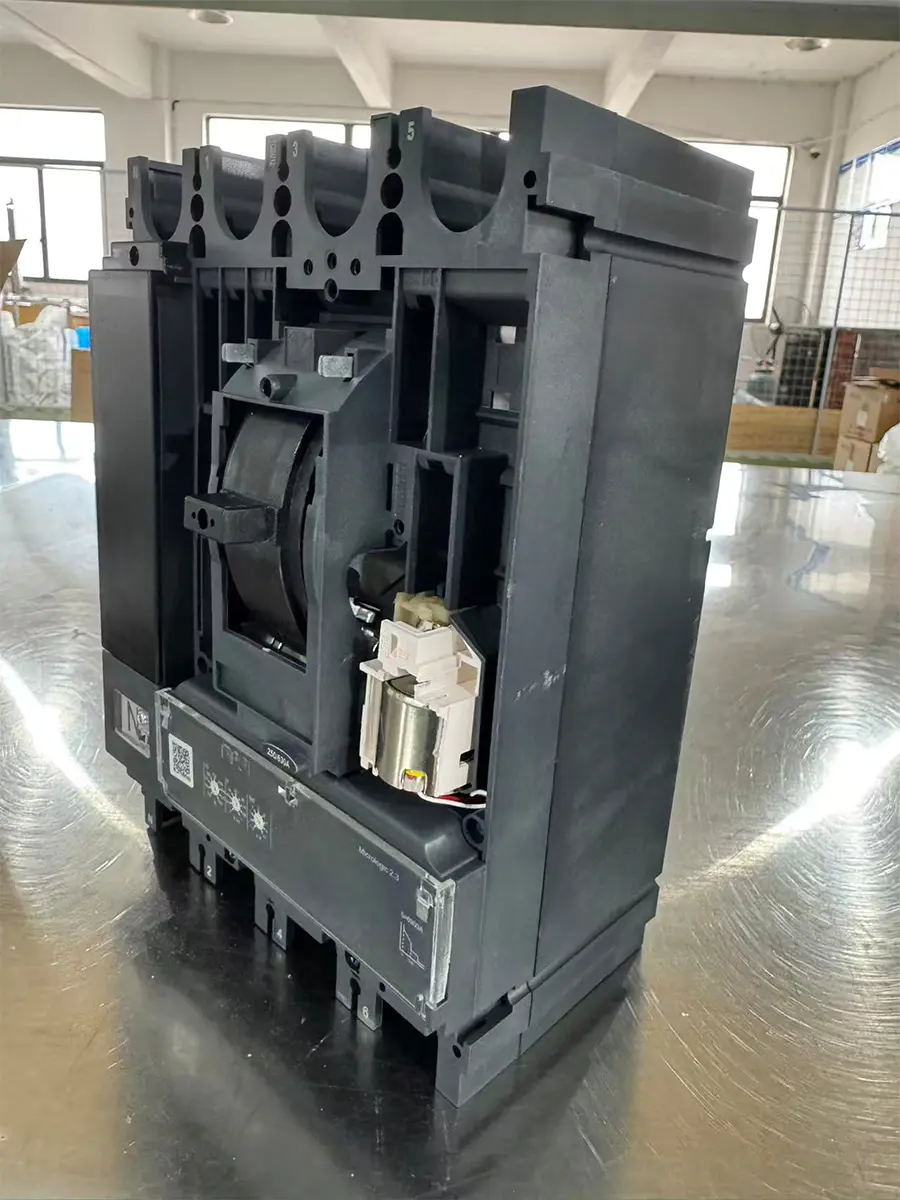

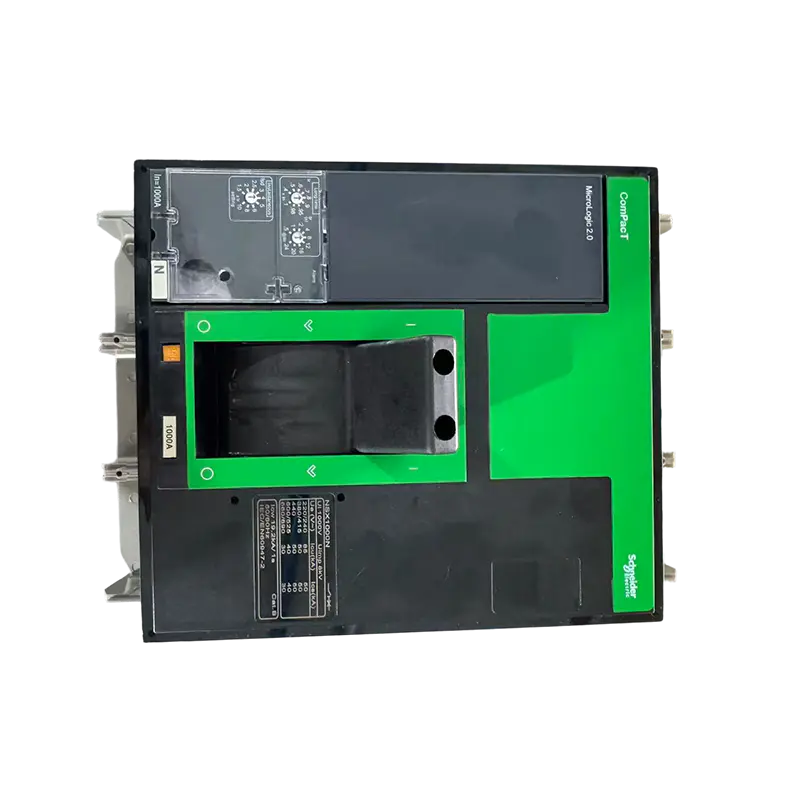

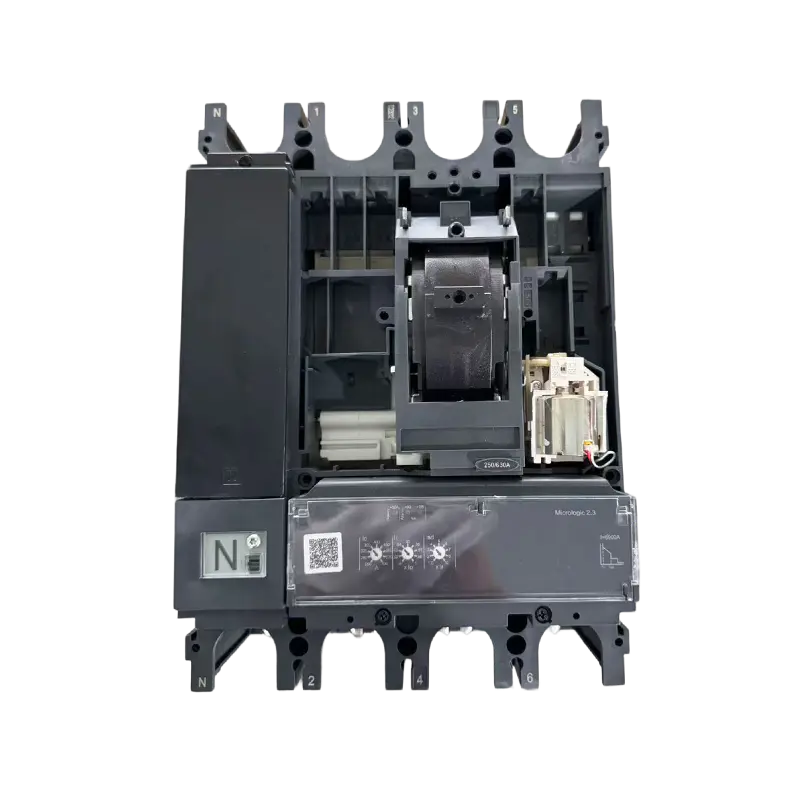

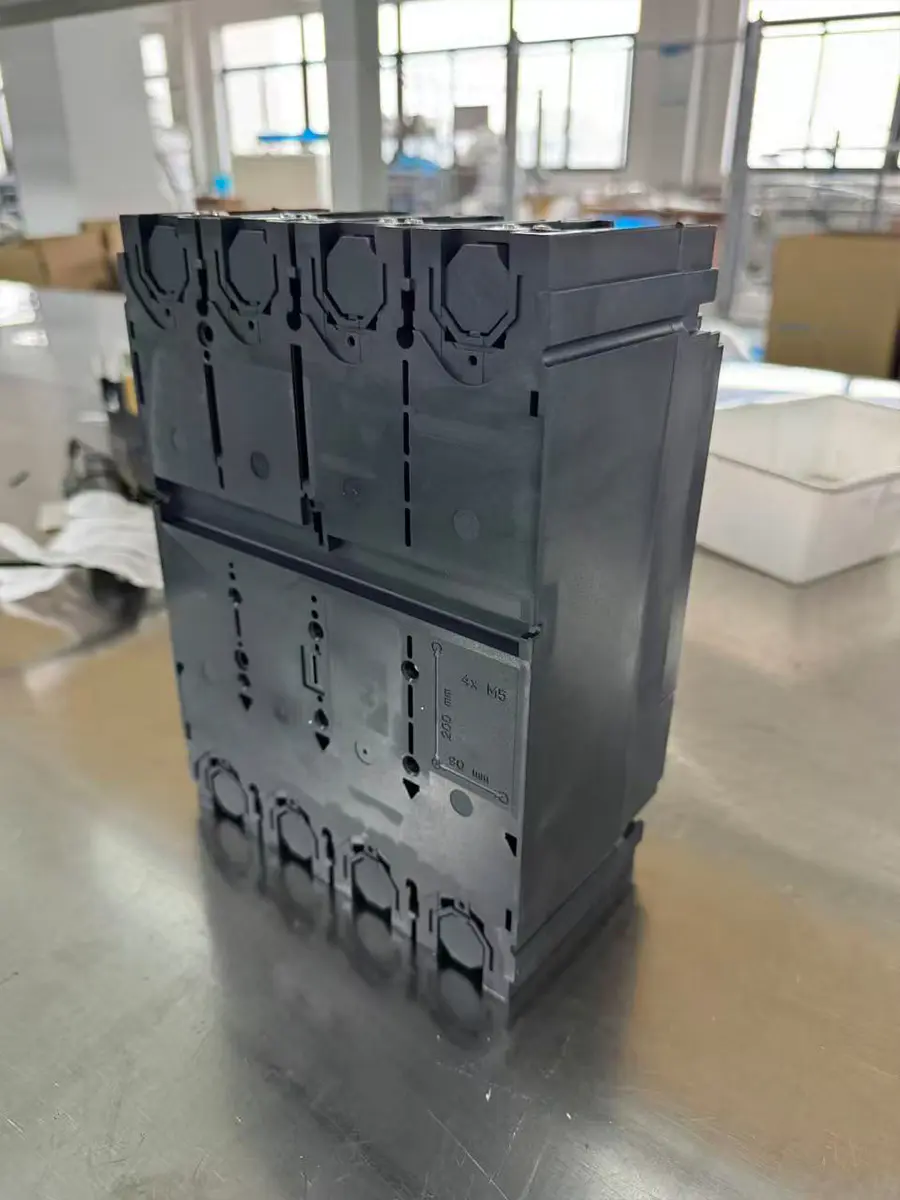

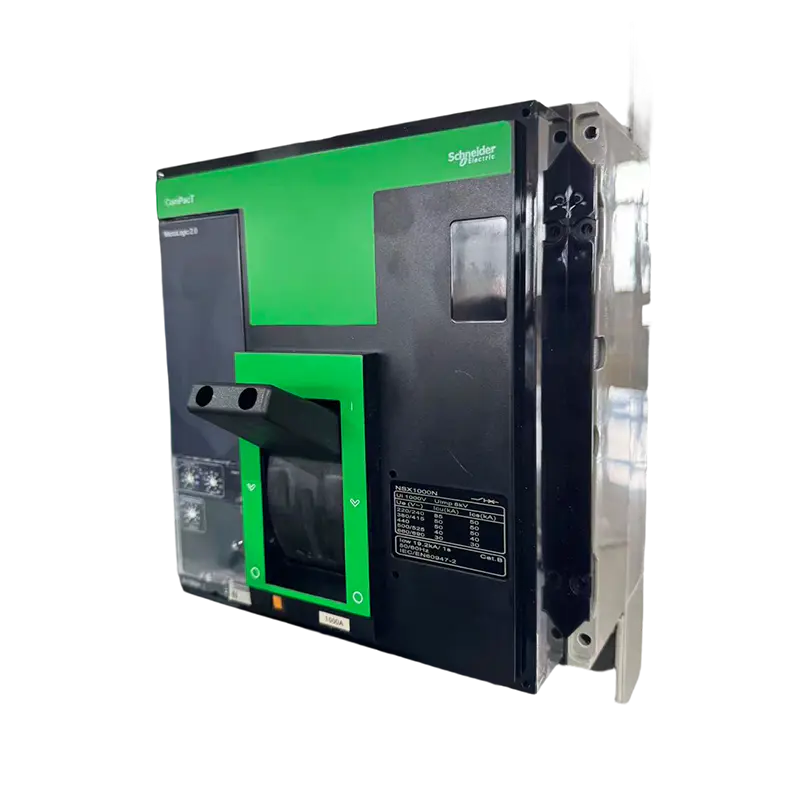

Opis:
Wyłączniki kompaktowe (MCCB) serii MT-NSX zapewniają niezawodną i wszechstronną ochronę systemów elektrycznych niskiego napięcia, powszechnie stosowaną w zakładach przemysłowych, budynkach komercyjnych i projektach infrastruktury krytycznej. Zaprojektowane z myślą zarówno o bezpieczeństwie, jak i wydajności, młoty te zapewniają stałą wydajność w wymagających warunkach pracy.
| | |
 |  |
Aplikacje:
MCCB MT-NSX jest niezbędnym elementem zapewniającym ochronę obwodów elektrycznych i podłączonego sprzętu. Regulowane ustawienia wyzwalania i solidne możliwości przerywania sprawiają, że nadaje się do selektywnej koordynacji w złożonych sieciach elektrycznych. Typowe zastosowania obejmują:
Główne tablice i panele dystrybucji zasilania
Centra sterowania silnikami i panele rozruszników
Zabezpieczenie generatora i zasilania rezerwowego
Układy zasilania maszyn przemysłowych
Obwody elektryczne budynków komercyjnych i biurowych
Systemy energii odnawialnej, w tym instalacje fotowoltaiczne i wiatrowe
 | |
 |  |
Zabezpieczenie przed przeciążeniem
Do monitorowania prądu należy używać elementów termicznych (pasków bimetalicznych) lub elektronicznych urządzeń wyzwalających.
Gdy prąd przekroczy ustawioną wartość i będzie trwał przez pewien czas, element termiczny ugina się pod wpływem ciepła (lub jednostka elektroniczna wysyła sygnał), uruchamiając mechanizm mechaniczny, który odłącza obwód i zapobiega przegrzaniu obwodu.
Zabezpieczenie przed zwarciem
Realizowane poprzez wyzwalanie elektromagnetyczne (cewka i rdzeń żelazny).
Kiedy nastąpi zwarcie, chwilowy wysoki prąd generuje silne pole magnetyczne, które powoduje kolizję twornika z mechanizmem zwalniającym i szybkie rozłączenie w ciągu milisekund, tłumiąc prąd zwarciowy.
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Nr artykułu | NSX100-250 | NSX400-630 | |
| Liczba biegunów | 3P, 4P | ||
| Kontrola | Instrukcja | z dźwignią z bezpośrednim lub przedłużonym pokrętłem obrotowym | |
| Połączenia | Naprawiono | przyłącza przednie | |
| Naprawiono | Wtyczka | przyłącza przednie/rear connections | |
| Charakterystyka elektryczna (wg IEC60947 i EN60947-2) | |||
| Prąd znamionowy | W(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Znamionowe napięcie izolacji | Interfejs użytkownika (V) | 800 | |
| Znamionowe napięcie udarowe wytrzymywane | Uimp(kV) | 8 | |
| Znamionowe napięcie robocze | UE(V) | AC 50/60 Hz, 690 | |
| Kategoria użytkowania | A | ||
| Poziomy zdolności łamania | F, N, H | ||
| Zdolność wyłączania (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Zdolność wyłączania serwisowego (kA rms) AC 50/60 Hz 380/415 V | Iks | 36, 50, 70 | |
| Wydajność operacji | Mechaniczne | 20000 | 10000 |
| Elektryczne | 10000 | 5000 | |
| Ochrona | TMD, Micrologic | ||
| Urządzenia pomocnicze wskazujące i sterujące | |||
| Przełącznik pomocniczy | |||
| Cewka bocznikowa MX | ■ | ||
| Cewka podnapięciowa MN | ■ | ||
| Modelka | METEZC-100 | METEZC-125 | METEZC-250 | METEZ-400 | METEZC-630 | |
| Prąd powłoki | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Znamionowe napięcie robocze | UE(v) | AC415/550 V | ||||
| Znamionowe napięcie izolacji | Interfejs użytkownika (v) | 690 V | ||||
| Znamionowe napięcie udarowe wytrzymywane | Uimp(kv) | 6kV | ||||
| Liczba biegunów | 2P/3P/4P | 3P | 2P/3P/4P | 3P/4P | 3P/4P | |
| Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA) o-co | 415 V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550 V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Znamionowa zdolność wyłączania zwarciowego Ics (kA) | 110-400 V | 50%OIOM / 25-50%OIOM | 50% OIOM | 50% OIOM / 50%ICU | 100% (220-415 V) | 100% (220-415 V) |
| 415-550 V | 25%OIOM / 25-50%OIOM | 50% OIOM | 50% OIOM / 50%ICU | 50% (440 V) | 50% (440 V) | |
| Trwałość | Mechaniczne | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektryczne | 4000 | 4000 | 5000 | 4000 | 3000 | |
