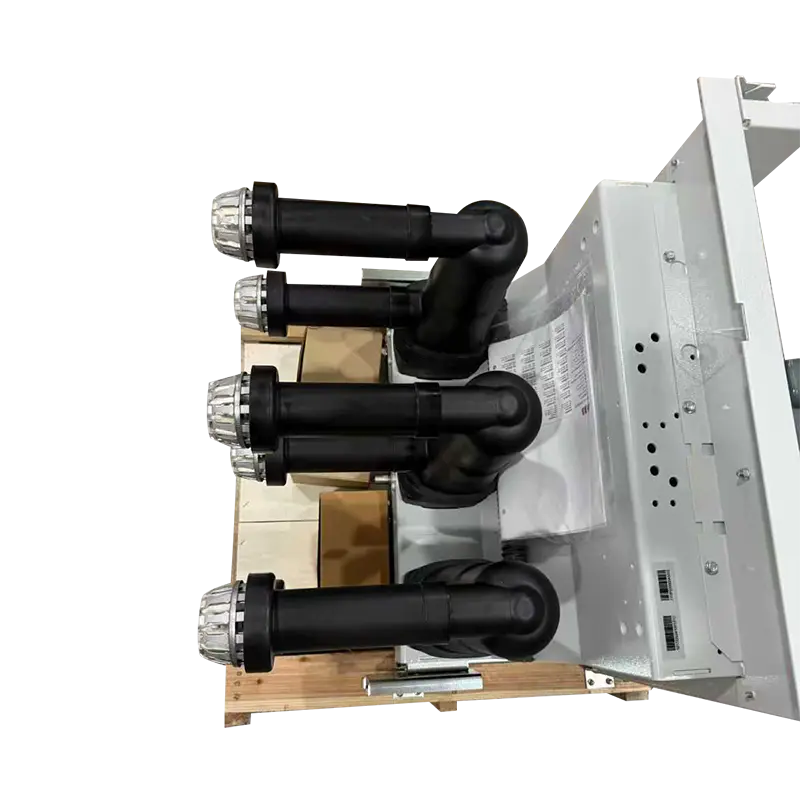

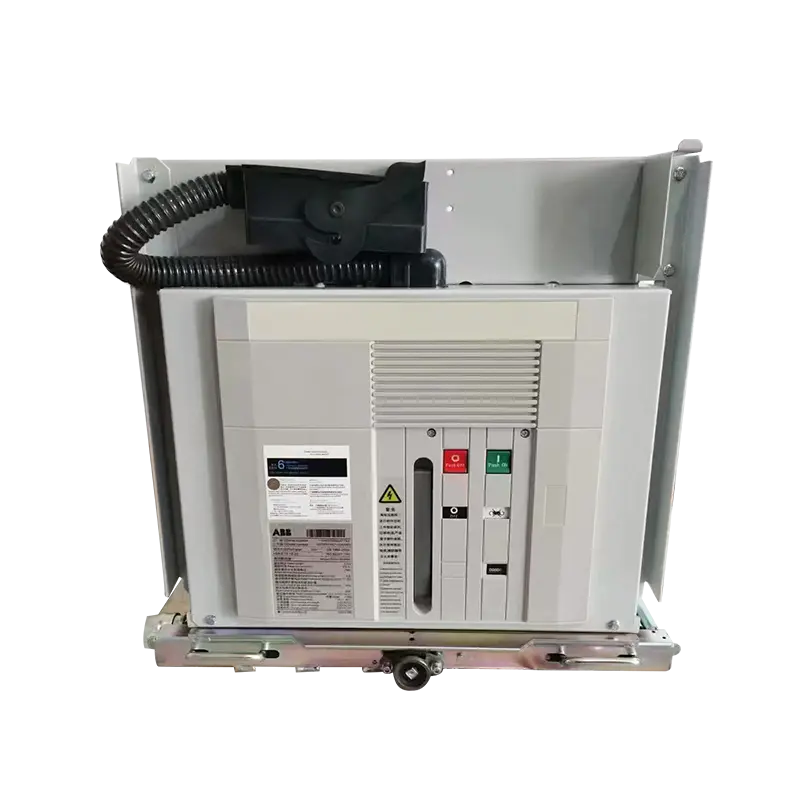

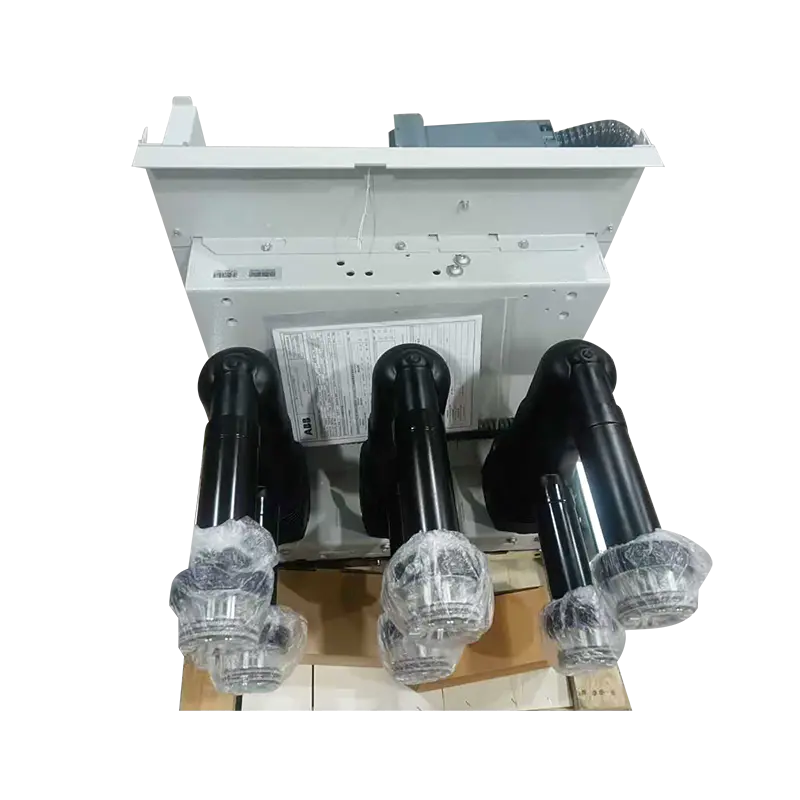

Name: Wnętrzny wyłącznik próżniowy średniego napięcia VD4 12 kV, 630–1250 A
Rating: 5 (99 reviews)

Wnętrzny wyłącznik próżniowy średniego napięcia VD4 12 kV, 630–1250 A

Opis:

Wyłącznik próżniowy MINGTUO VD4 12 kV (VCB) to wyłącznik wnętrzowy średniego napięcia zaprojektowany w celu zapewnienia precyzyjnej ochrony i sterowania trójfazowymi systemami prądu przemiennego pracującymi przy częstotliwości 50 Hz i napięciach znamionowych od 3,6 kV do 12 kV. Obsługując prądy znamionowe od 630 A do 1250 A, wyłącznik ten idealnie nadaje się do wewnętrznych instalacji rozdzielczych w podstacjach, obiektach przemysłowych i komercyjnych systemach dystrybucji energii. Wykorzystując zaawansowaną technologię przerywaczy próżniowych, zapewnia szybkie przerwanie awarii, niezawodność działania i długoterminowe bezpieczeństwo.

Aplikacje:

Wnętrzne rozdzielnice średniego napięcia

Instalacje przemysłowe wymagające niezawodnej ochrony SN

Infrastruktura komercyjna, w tym szpitale, lotniska i centra danych

Systemy wymagające częstej obsługi i rozwiązań wymagających niewielkiej konserwacji

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

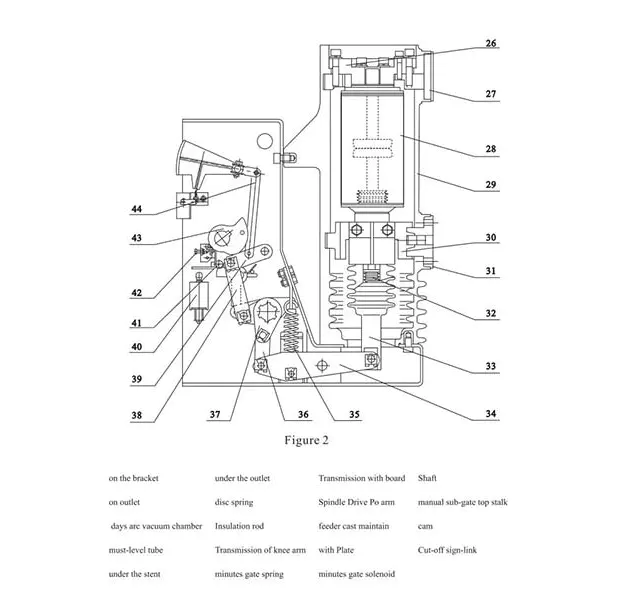

VCB Composition

W normalnych warunkach styki główne pozostają zamknięte, aby umożliwić ciągły przepływ prądu. Po wykryciu przetężenia lub zwarcia mechanizm sprężynowy szybko rozdziela styki, tworząc łuk zawarty w przerywaczu próżniowym. Łuk jest schładzany i wygaszany, bezpiecznie izolując uszkodzony obwód i zapobiegając uszkodzeniu urządzeń znajdujących się dalej. Zapewnia to wysoką niezawodność działania i minimalne potrzeby konserwacyjne.

Akcesoria do produktów

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

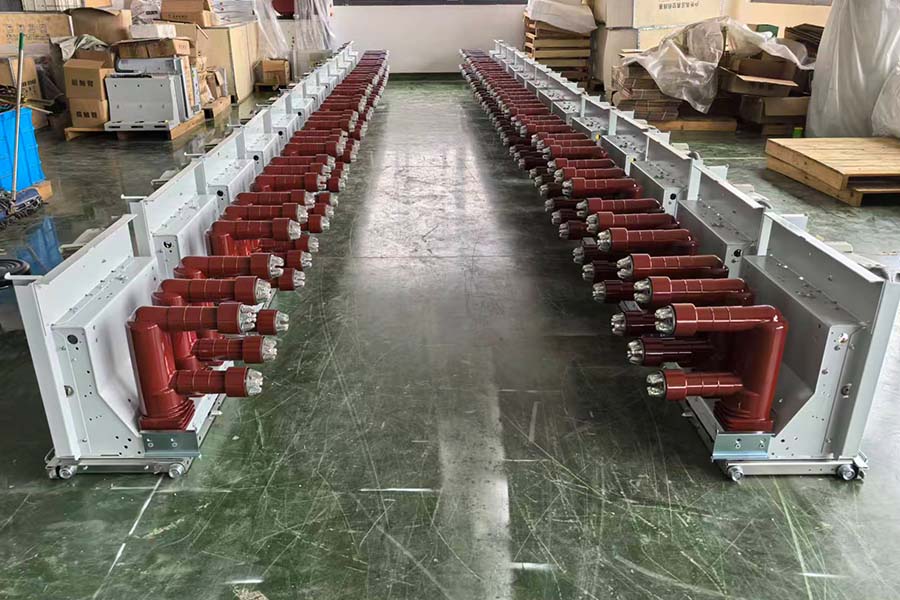

Main Product
Insulating Cylinder
Vaccum Tube

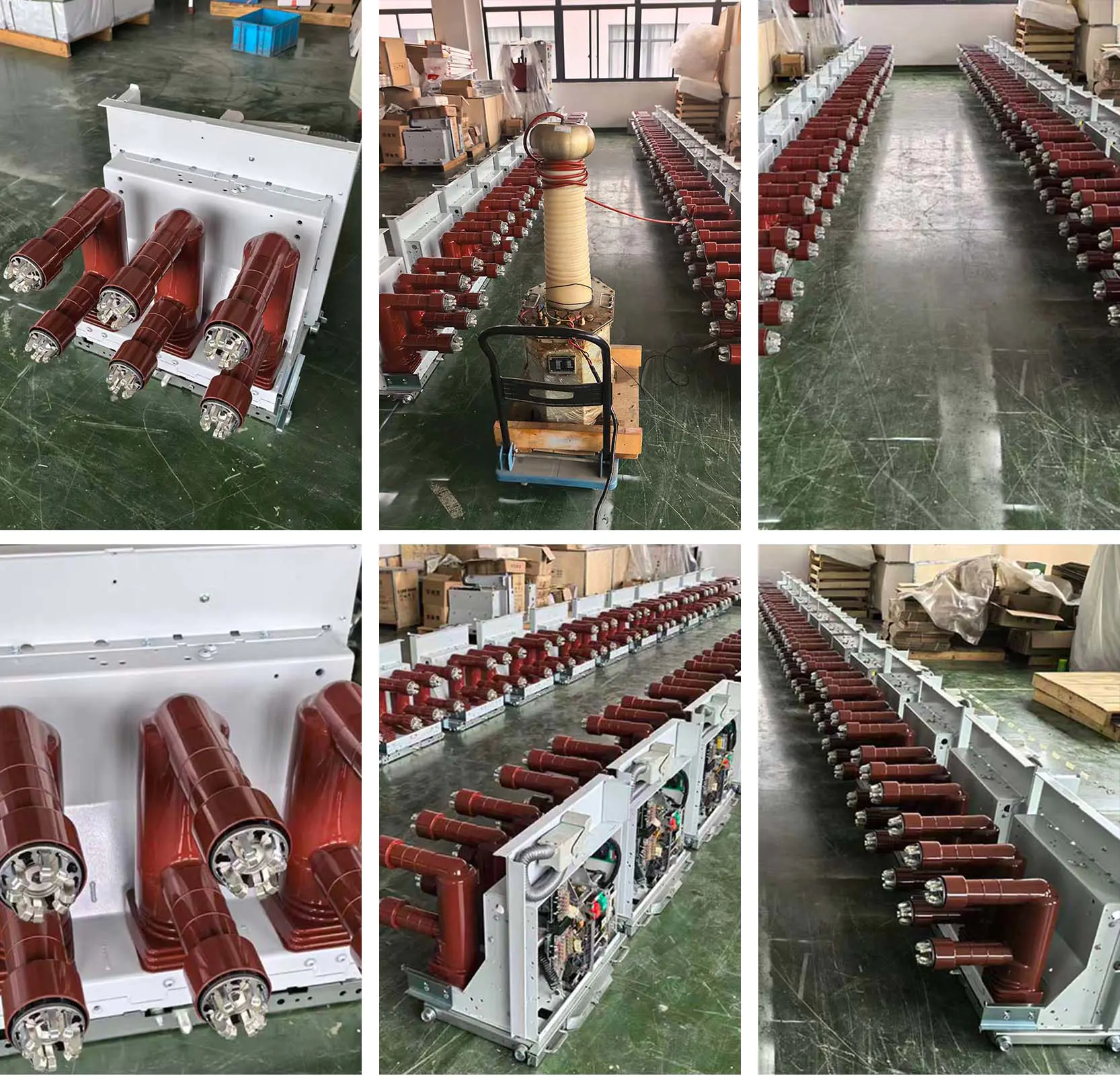

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nie	Przedmiot	Jednostki	Wartość licznika
1	Napięcie znamionowe	-	12 24 35
2	Napięcie znamionowe (short-term frequency tolerance 1min)	kV	42
3	Napięcie znamionowe tolerance lightning shocks peak	-	75
4	Częstotliwość znamionowa	Hz	50
5	Prąd znamionowy	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Znamionowy prąd zwarciowy w obwodzie otwartym	kA	20/25, 31,5, 40
7	Napięcie znamionowe short tolerance	kA	20/25, 31,5, 40
8	Oceniany krótki czas trwania	s	4
9	Prąd znamionowy peak tolerance	kA	50/63, 80, 100
10	Znamionowy prąd zwarciowy zamknięty	kA	50/63, 80, 100
11	Tolerancja napięcia częstotliwości obwodu wtórnego 1min)	V	2000
12	Znamionowy prąd kondensatora singleback ustawiony na obwód otwarty	A	630/400 (40 kA 800/400)
13	Znamionowy kondensator ustawia prądy bliskie	kA	12,5 (częstotliwość nie większa niż 1000 Hz)
14	Czas hamowania (napięcie znamionowe)	pani	≤50
15	Czas podajnika (napięcie znamionowe)	pani	≤100
16	Żywotność mechaniczna	-	20000
17	Prąd znamionowy open circuit times (life)	Przełączanie	20000
18	Znamionowy prąd zwarciowy obwodu otwartego	-	50(40kA≤30)
19	Kontakt dynamiczny i statyczny umożliwia grubość zużycia	mm	3
20	Znamionowe napięcie robocze zasilacza	-	-
21	Napięcie znamionowe break-brake operations	V	AC110/220 DC110/220
22	Napięcie znamionowe silnika magazynującego	-	-
23	Moc znamionowa silnika magazynującego	W	70
24	Czas przechowywania	s	≤10
25	Odległość otwarcia styków	mm	11 ± 1
26	Superwycieczka	-	3,5 ± 0,5
27	Czas odbicia kontaktu przy zamykaniu	pani	≤240(A≤3)
28	Punkty trójfazowe, zamykające się na różnych etapach seksu	-	≤2
29	Średnia prędkość bramy (rozwarcie styków - 6mm)	m/s	0,9–1,2
30	Średnia prędkość zamykania (zamknięcie stykowe 6 mm)	m/s	0,5–0,8
31	Wiodący opór obwodu elektrycznego	μΩ	≤50(630a), ≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Docisk styku podajnika stycznika	N	2000±200(2000A), 2400±200(25kA) 3100±200(31,5kA), 4250±250(40kA)
33	Znamionowa sekwencja działania	-	Punkty - 0,3 s - i punkty 180-te - i -
