Opis:

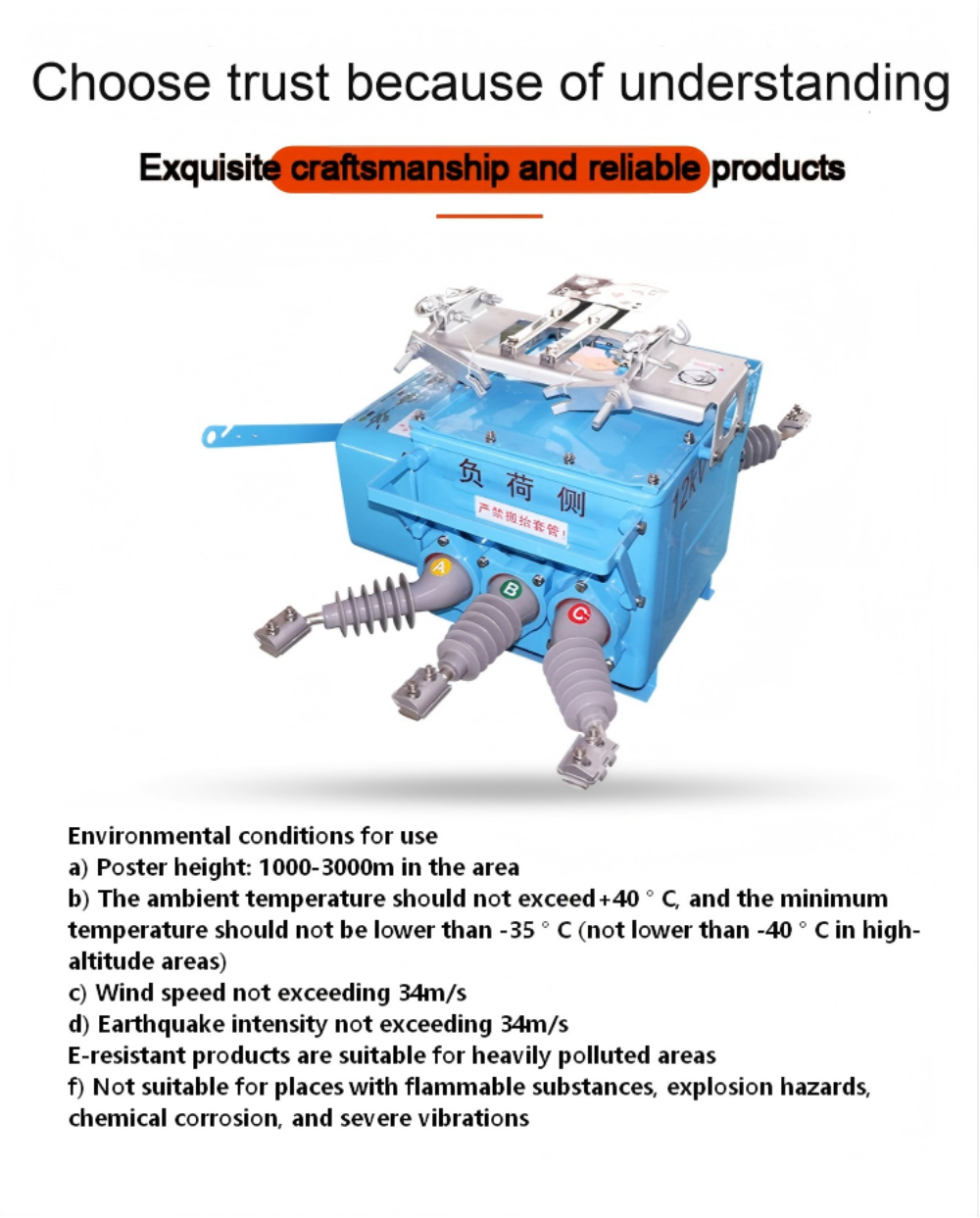

Wyłącznik próżniowy ZW28 jest stosowany na zewnątrz i zwykle instalowany jest na górnym końcu transformatora. Należy do typu słupowego i jest powszechnie instalowany na słupach zewnętrznych. Istnieją również instalacje podłogowe z obudowami, zwane także przełącznikami kolumnowymi. Ponieważ może odciąć obwód, jest to punkt graniczny między wysokim i niskim napięciem na górnym końcu transformatora, znany również jako przełącznik graniczny. Posiada zabezpieczenie przed przetężeniem i utratą fazy, składową zerową i odgrywa rolę w obwodach przełączających i zabezpieczaniu obciążeń, takich jak transformatory.
Aplikacje:

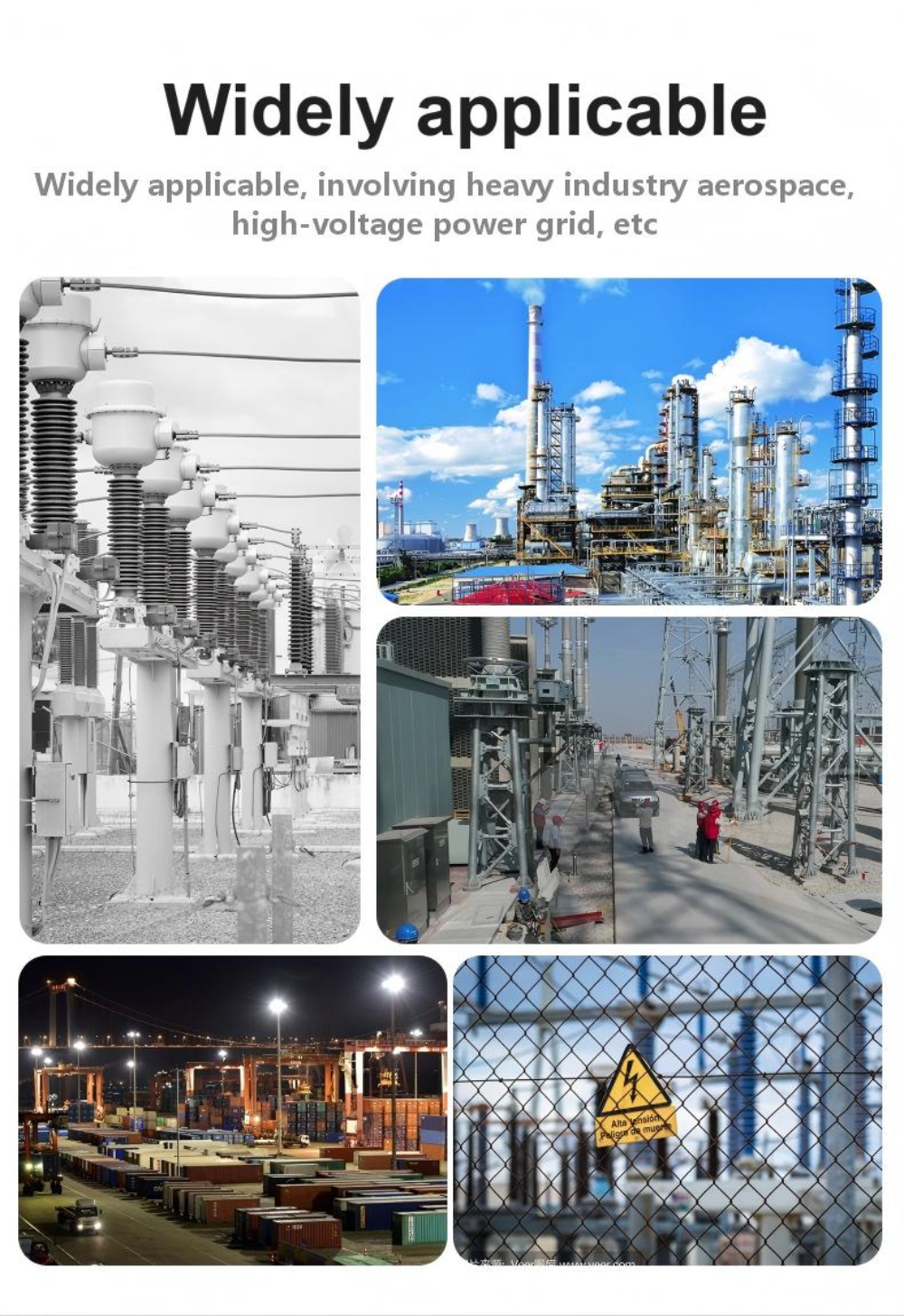

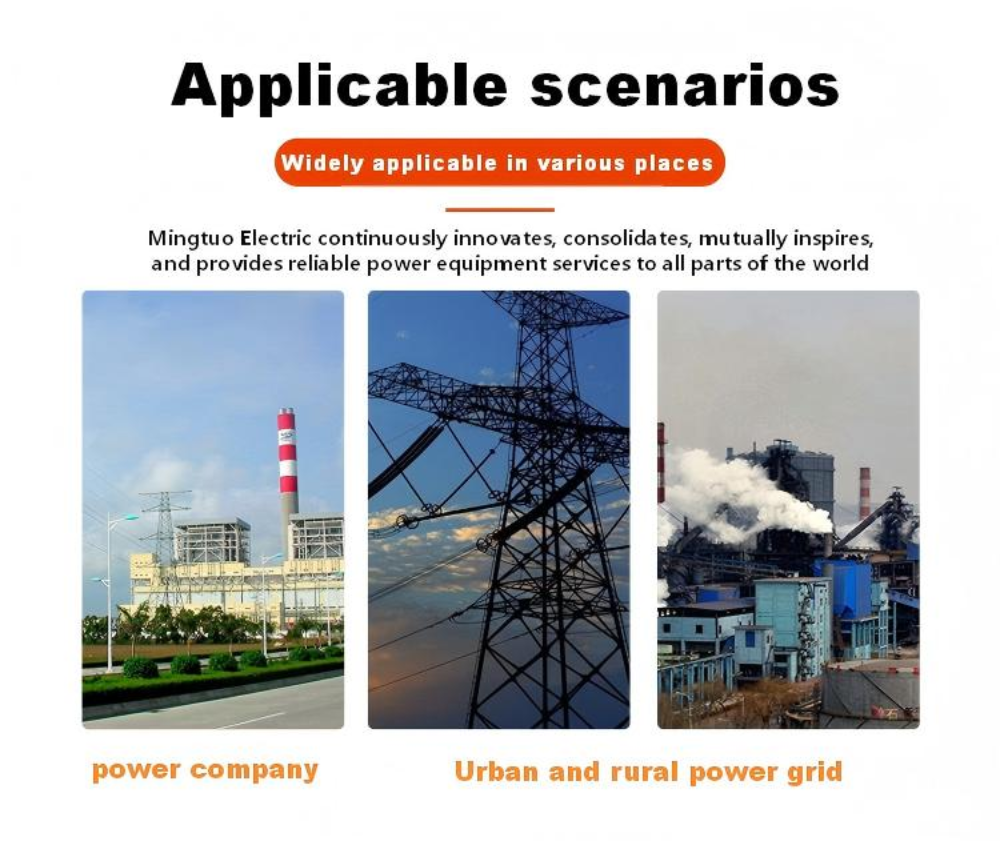

Zewnętrzny wyłącznik próżniowy ZW28 jest szeroko stosowany w:
Napowietrzne linie dystrybucyjne średniego napięcia
Systemy dystrybucyjne montowane na słupach
Podstacje zewnętrzne i punkty ochrony linii zasilających
Przemysłowe sieci elektroenergetyczne
Systemy przyłączenia do sieci energii odnawialnej
Jego konstrukcja umożliwia ciągłą pracę na zewnątrz, zachowując stałą wydajność przełączania i ochronę systemu.
 | |
 | |

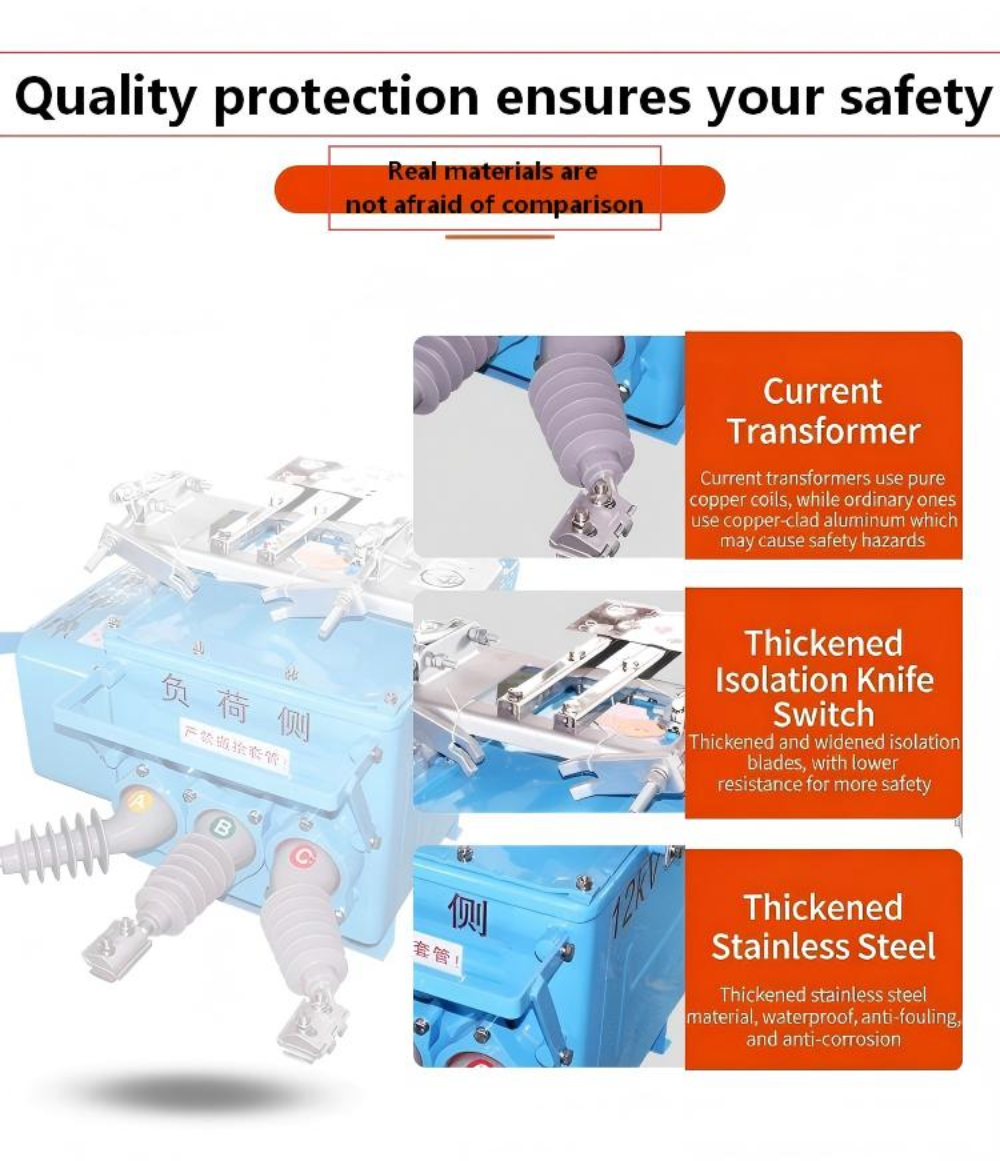

W przypadku wystąpienia przetężenia lub zwarcia na linii wyjściowej obwodu przekładnik prądowy może wykryć sygnał prądowy, który jest przesyłany do sterownika. Sterownik wydaje polecenie wyłączenia mechanizmu, który powoduje rozdzielenie styków dynamicznych i statycznych wewnątrz lampy próżniowej, osiągając w ten sposób rozłączenie i odcięcie obwodu, pełniąc rolę ochronną.
| ①Możemy dostosować i pomóc klientom w wyborze odpowiedniej mocy transformatora w zależności od lokalizacji, dostosowując natężenie przepływu i wartość odcięcia |
 |
| ②Posiadamy bogate doświadczenie produkcyjne, profesjonalnych inżynierów oraz rozległe doświadczenie w zakresie debugowania i instalacji na miejscu. Produkujemy ponad 3000 sztuk rocznie o niezawodnej jakości |
 |
| ③Posiadamy profesjonalny sprzęt do debugowania i personel inspekcyjny |
 |
| ④Nasze lampy próżniowe to duże lampy z częściami przewodzącymi wykonanymi z miedzi |
| |
Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Kategoria parametrów | Specyfikacja | Uwagi |
| Napięcie znamionowe | 12 kV | Norma dla sieci dystrybucyjnych |
| Prąd znamionowy | 400A, 630A, 1250A | Dostępne niestandardowe oceny |
| Znamionowy prąd zwarciowy | 16 kA, 20 kA, 25 kA | |
| Znamionowy krótkotrwały prąd wytrzymywany | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Znamionowy szczytowy prąd wytrzymywany | 40 kA, 50 kA, 63 kA | |
| Znamionowy poziom izolacji | Częstotliwość zasilania: 42 kV (1 min) / Impuls piorunowy: 75 kV | |
| Życie mechaniczne | 10 000 operacji | |
| Życie elektryczne | 10 000 operacji (at rated current) | Łamanie przy pełnej wydajności |
| Medium przerywające | Odkurz | Uszczelniona butelka ceramiczna |
| Mechanizm operacyjny | Wiosna | Ręczny lub zmotoryzowany |
| Napięcie sterujące | AC/DC 110 V, 220 V | Opcjonalnie 24 V, 48 V |
| Stopień ochrony | IP67 | Nadaje się do trudnych warunków |
| Wymiary (wys.×szer.×gł.) | 880 × 560 × 680 mm | Kompaktowa konstrukcja |
| Waga | Około. 130 kg | Łatwy w instalacji |
| Metoda instalacji | Montowany na słupie | Zastosowanie na zewnątrz |
| Temperatura otoczenia | -40°C do 55°C | Szeroki zakres działania |
| Wysokość | ≤ 4000 m | Dostępna wersja na duże wysokości |
