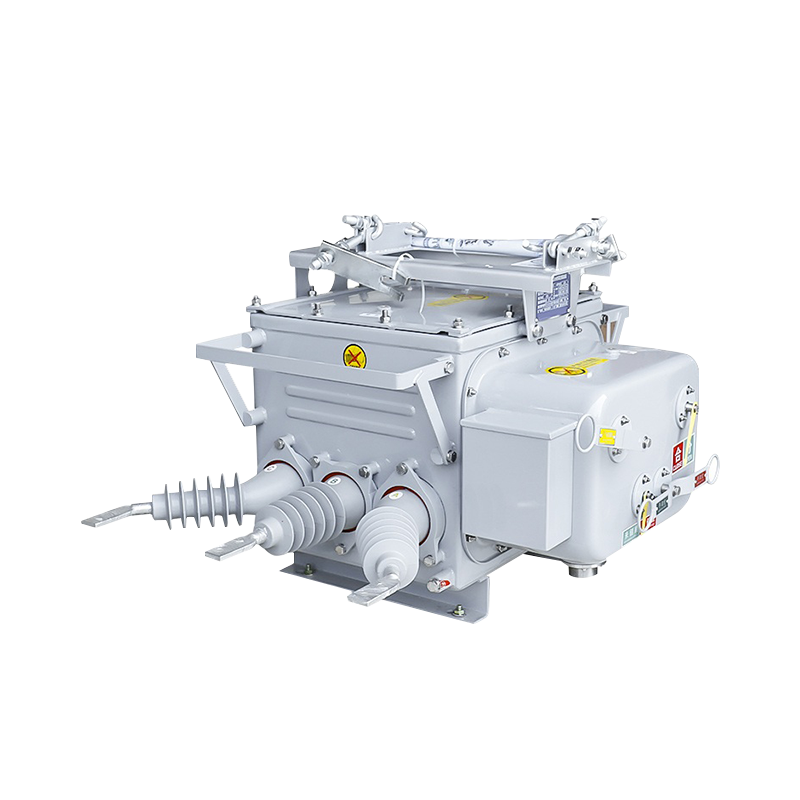

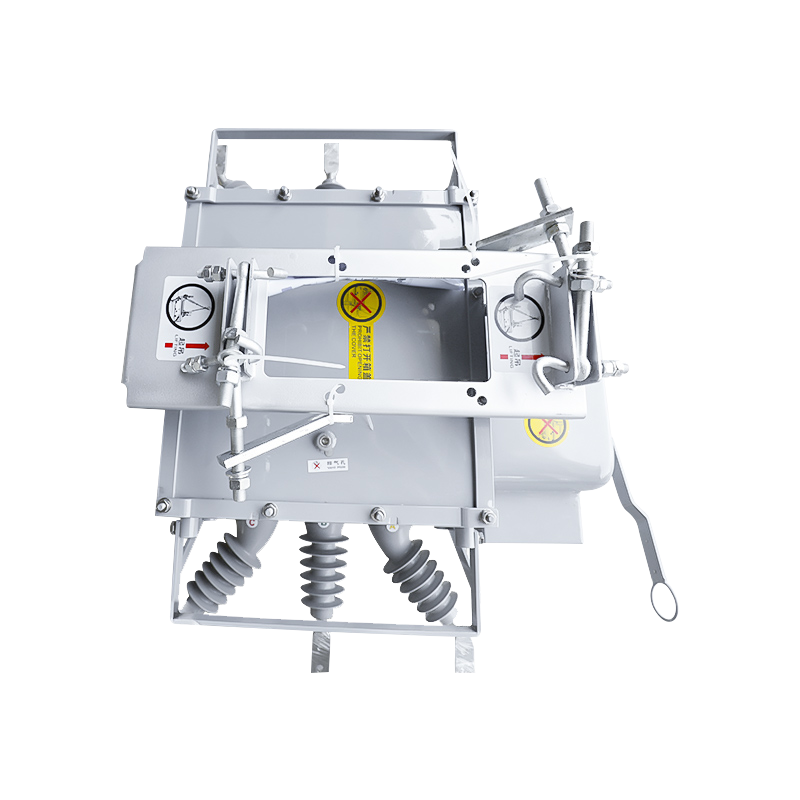

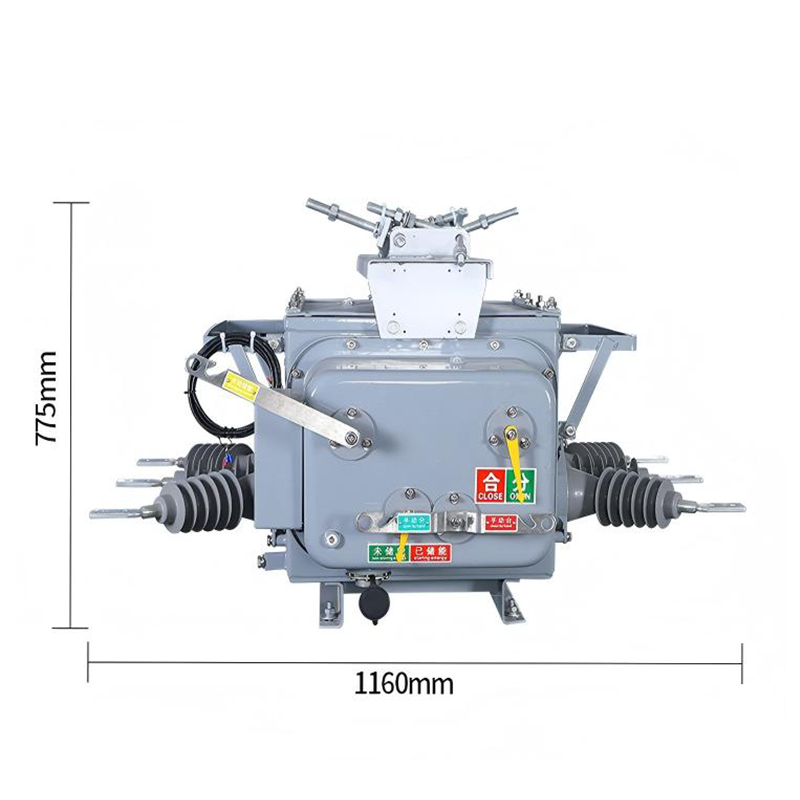

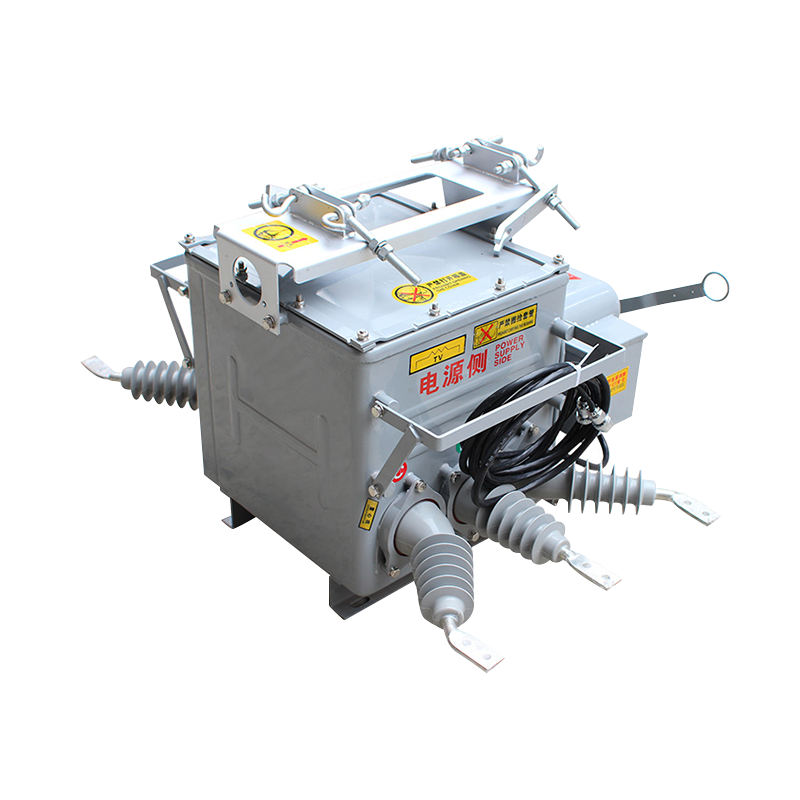

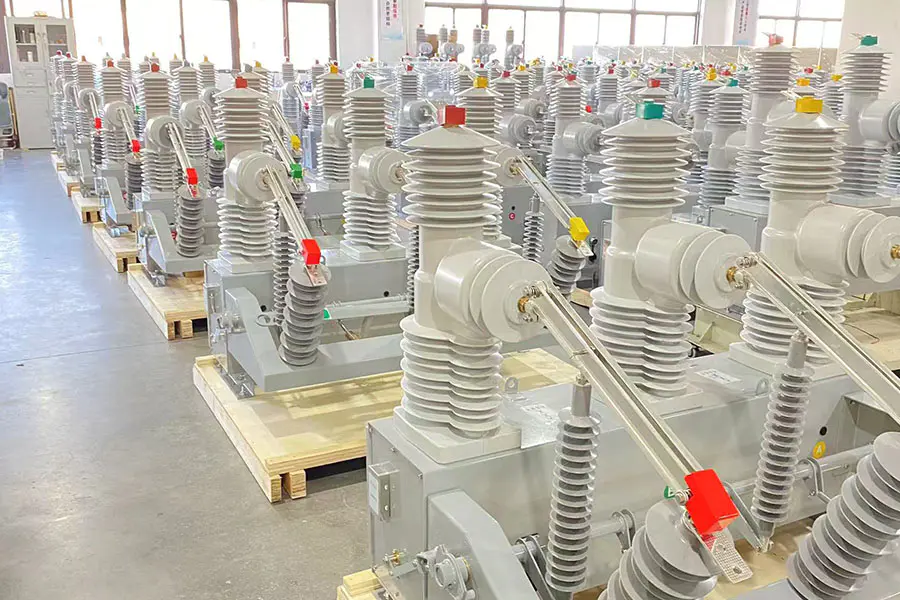

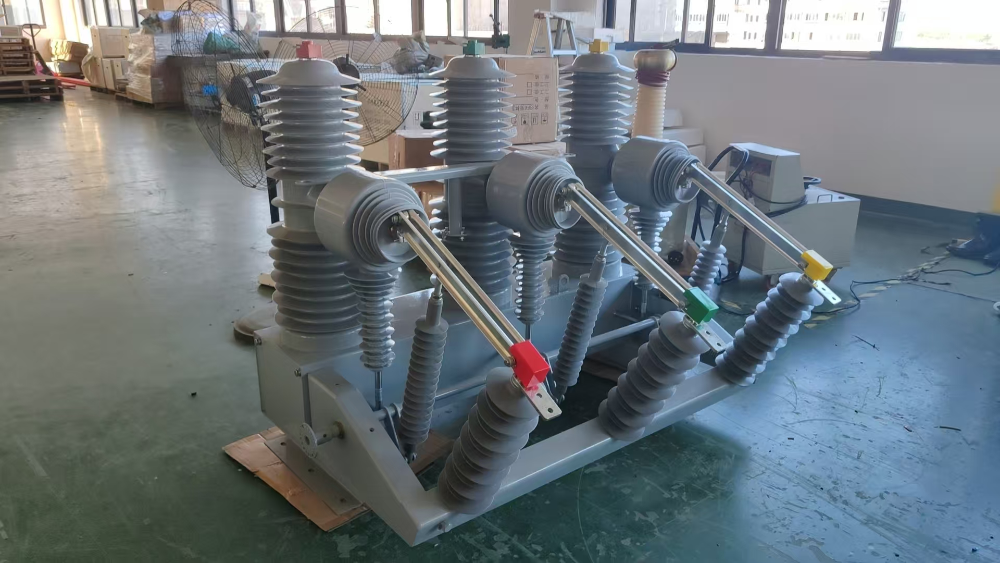

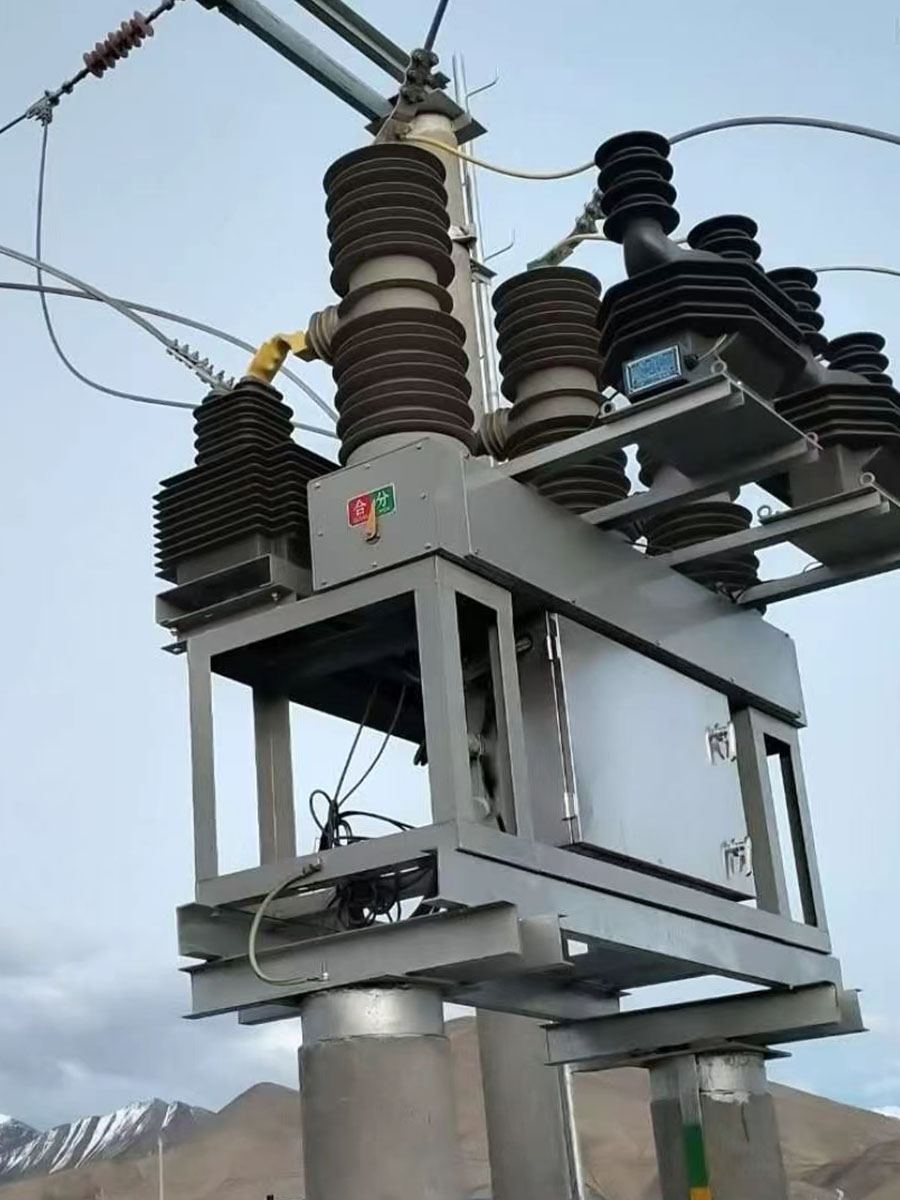

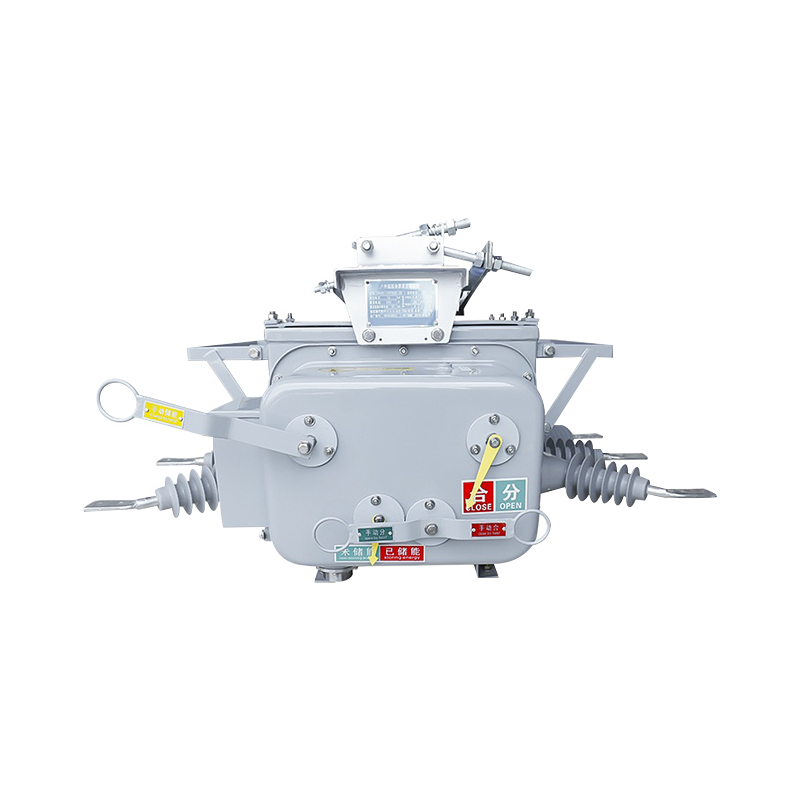

ZW20 Zewnętrzny wyłącznik próżniowy do montażu na słupie dystrybucji średniego napięcia

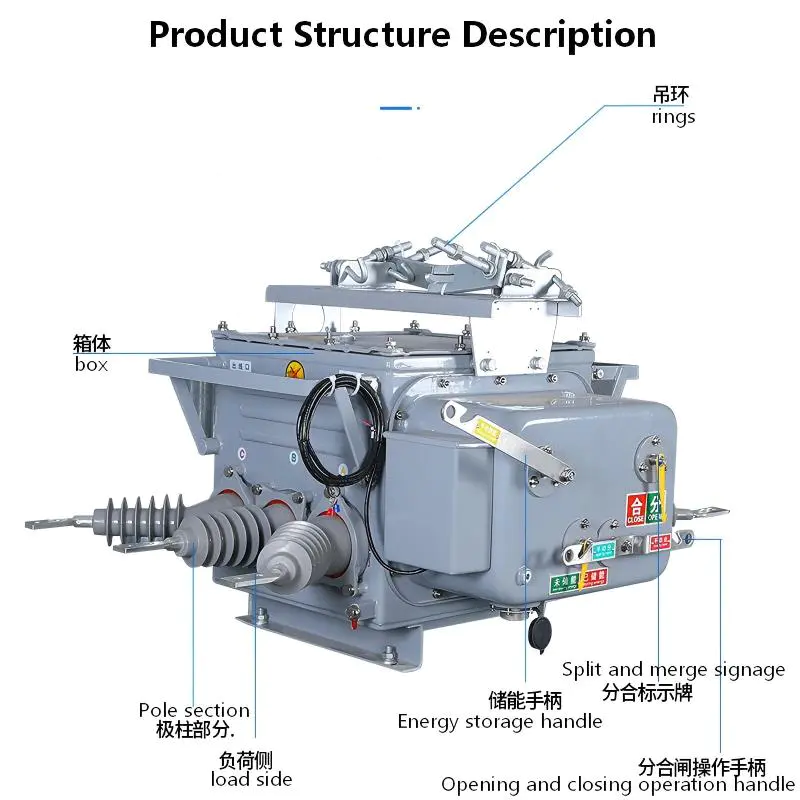

Ten wyłącznik jest zintegrowanym, inteligentnym urządzeniem do dystrybucji energii na zewnątrz, podzielonym głównie na trzy części:

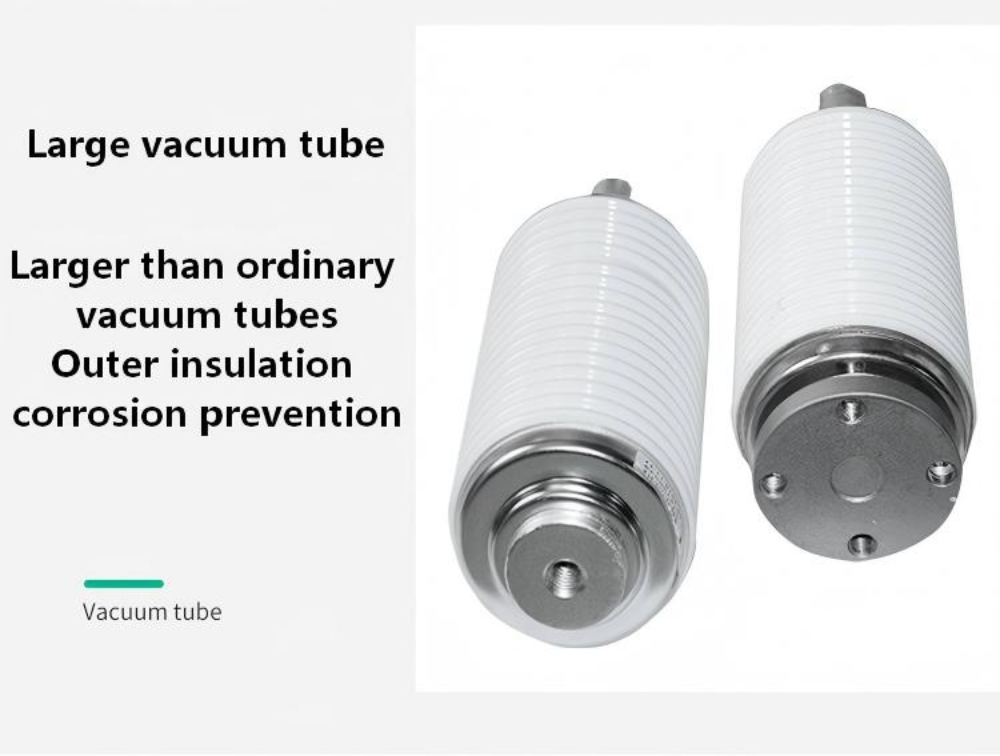

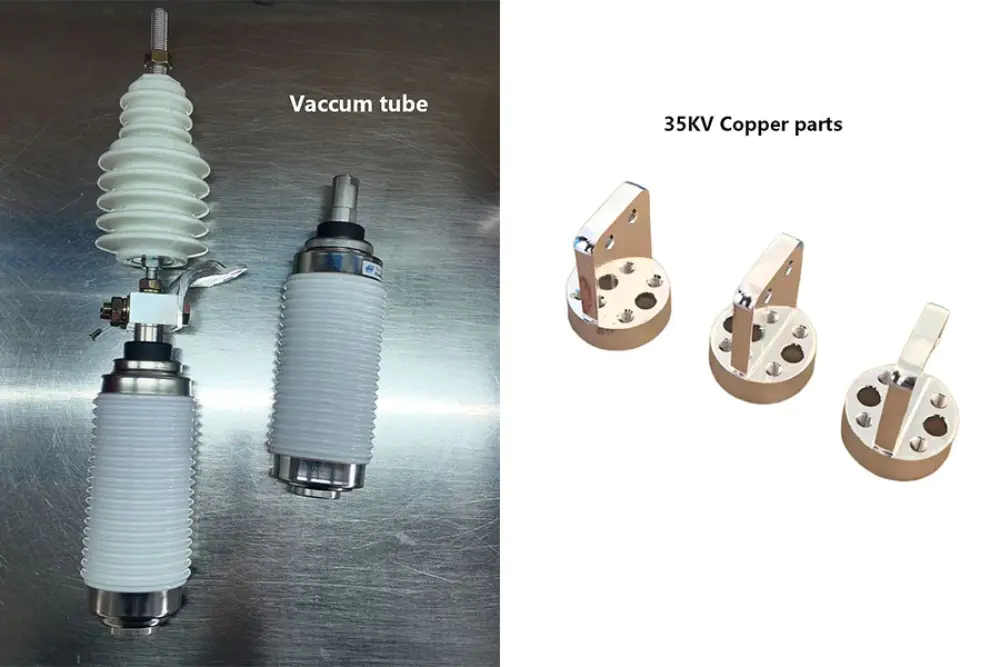

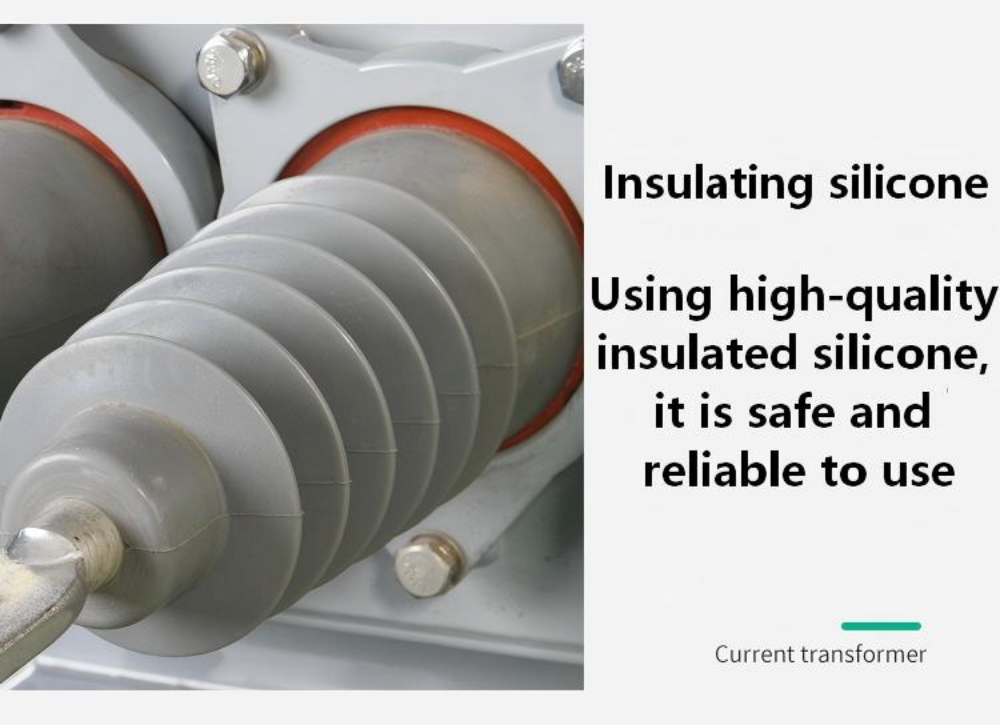

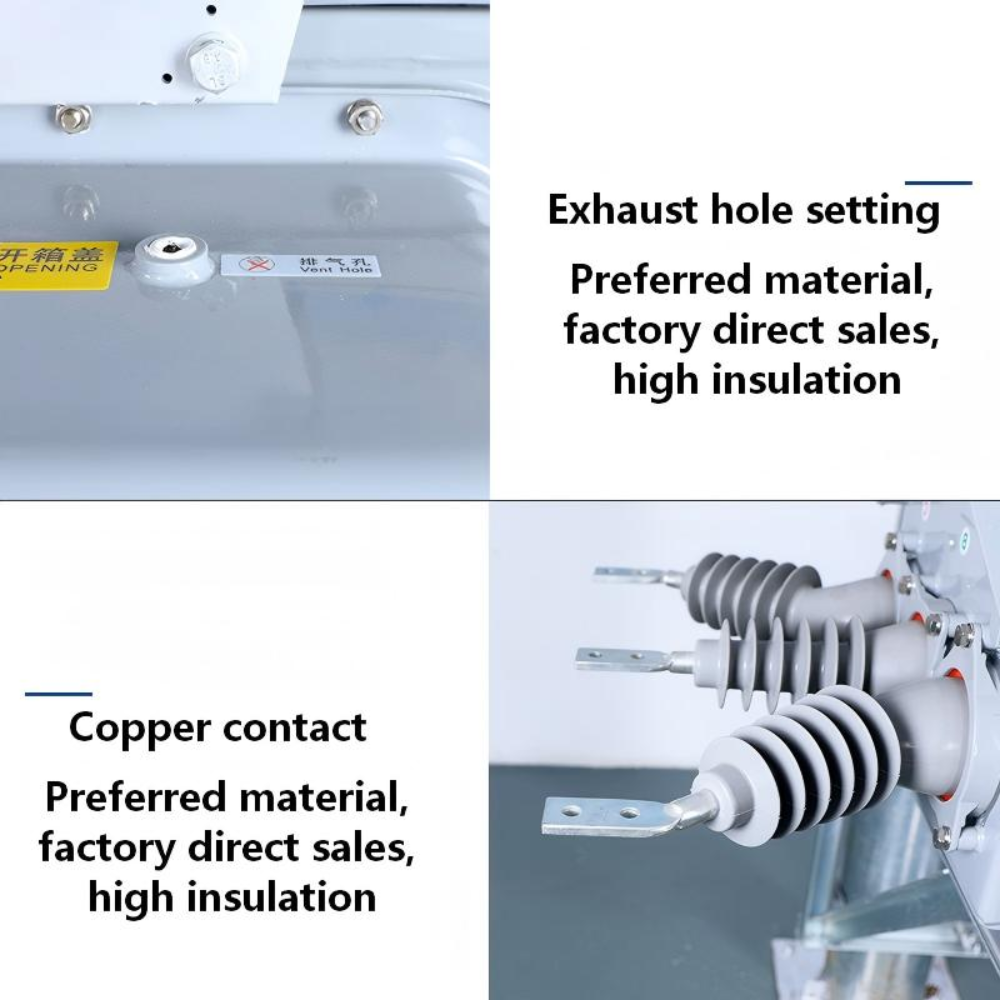

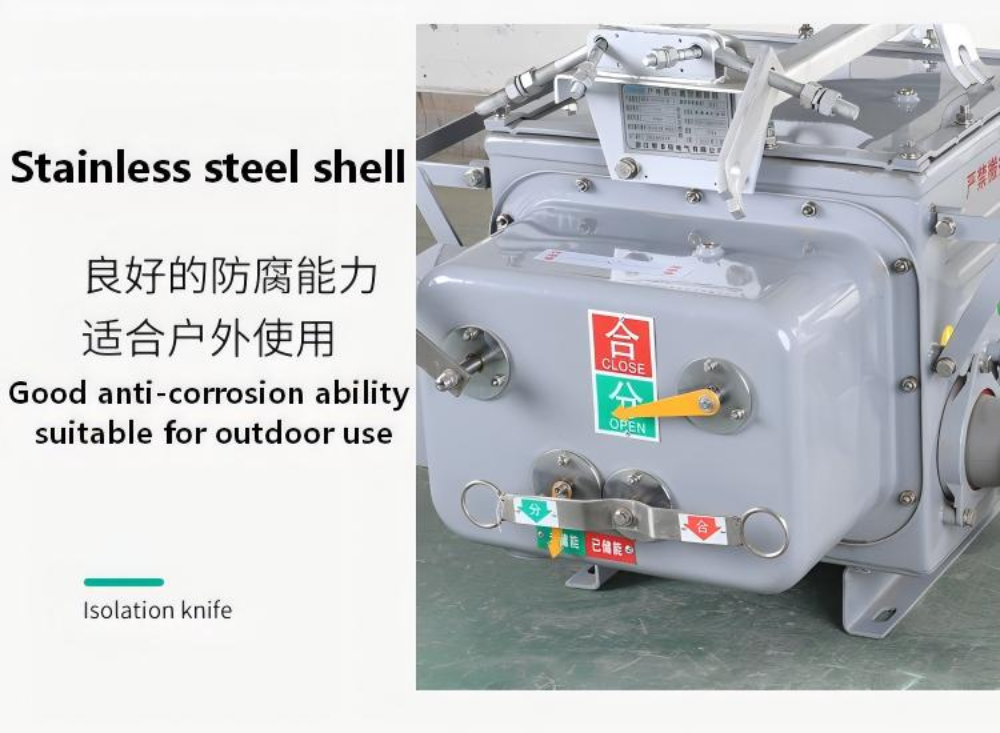

Korpus wyłącznika: Jest to rdzeń urządzenia. Obwód przewodzący jest precyzyjnie podłączony do komory gaszenia łuku próżniowego za pomocą elementów, takich jak wchodzące i wychodzące słupy przewodzące, zaciski przewodzące itp., aby zapewnić włączanie/wyłączanie prądu. Pod względem izolacji i uszczelnienia konstrukcja jest znakomita: pręt przewodzący wykonany jest z żywicy epoksydowej i innych materiałów odlanych w całości, aby zapewnić doskonałą wydajność izolacji zewnętrznej; Jednocześnie w skorupie zastosowano dojrzałą technologię uszczelniania i elementy uszczelniające, takie jak pierścienie typu „O”, aby zapewnić dobrą ogólną szczelność.

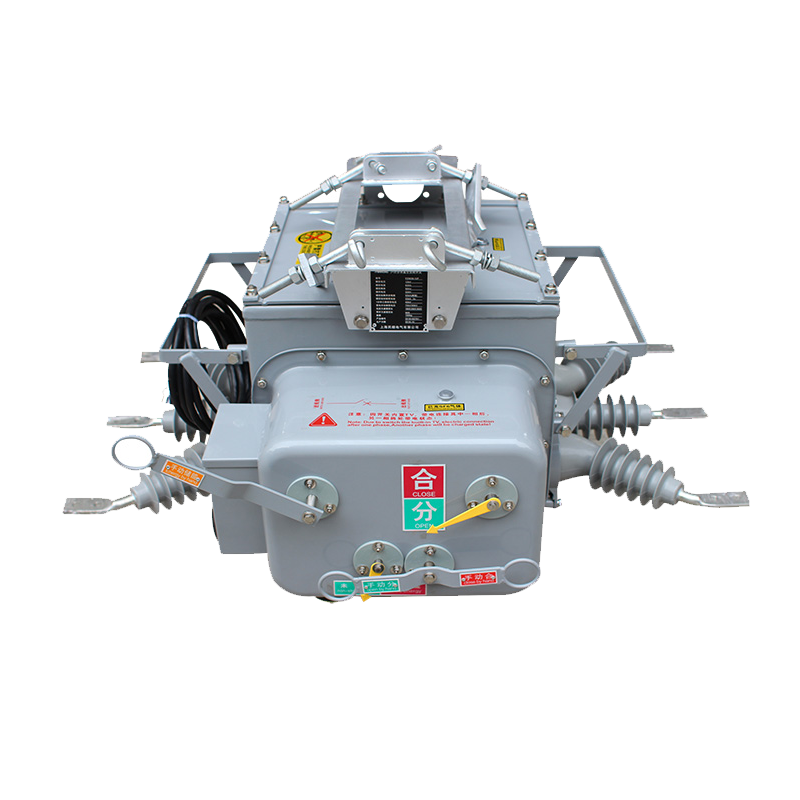

Mechanizm napędowy: Mechanizm posiada wszechstronne funkcje, wspierające magazynowanie energii elektrycznej oraz otwieranie/zamykanie, zachowując jednocześnie funkcję awaryjną obsługi ręcznej. Integruje wiele komponentów, takich jak sprężyny zamykające, systemy magazynowania energii, urządzenia zwalniające, cewki otwierające i zamykające oraz przełączniki pomocnicze, i stanowi „centrum sterowania”, które zapewnia dokładne działanie wyłącznika.

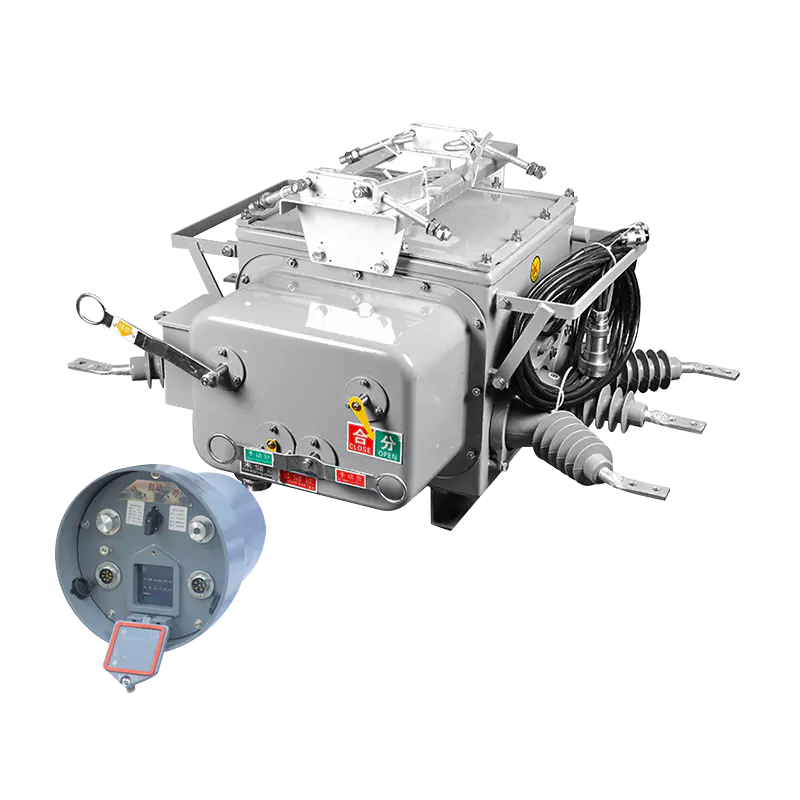

Kompletny zestaw: Cały zestaw granicznych wyłączników próżniowych nie jest pojedynczym urządzeniem, ale systemem. Składa się głównie z wyłącznika próżniowego ZW20A-12, połączonego z inteligentnym sterownikiem FDR-02 lub CH-40 w celu logicznej oceny i uzupełnionego przekładnikiem napięciowym (JDZW-10) zapewniającym sygnały, tworząc kompletne, bezobsługowe rozwiązanie.

Podstawową wartością tego urządzenia są jego inteligentne i zautomatyzowane możliwości obsługi usterek, które realizują głównie trzy główne funkcje:

Automatyczna izolacja zwarcia międzyfazowego: Gdy w odgałęzieniu użytkownika wystąpi zwarcie międzyfazowe, może ono szybko zadziałać przed zadziałaniem ochronnym podstacji wyższego poziomu i utrzymać stan zablokowania, ściśle ograniczając zwarcie do strony użytkownika i zapobiegając jego wpływowi na główną sieć energetyczną i innych użytkowników.

Automatyczne usuwanie zwarć z uziemieniem jednofazowym: W przypadku zwarć z uziemieniem jednofazowych występujących po stronie użytkownika może również przejąć inicjatywę w celu automatycznego odłączenia i usunięcia uszkodzenia. Proces ten jest bardzo szybki, dzięki czemu jest prawie niezauważalny dla podstacji wyższego poziomu i innych użytkowników tej samej linii, co znacznie poprawia niezawodność zasilania i wygodę użytkownika.

Szybko zlokalizuj punkt awarii: po podjęciu działań może aktywnie zgłaszać informacje o usterce. Personel serwisowy może przy pomocy specjalistycznego sprzętu (np. komputerów przenośnych) szybko odczytać dane na miejscu, dokładnie zlokalizować przyczynę awarii i odpowiedzialnych użytkowników, dzięki czemu znacznie skraca czas usuwania usterek i przywracania zasilania.
