Name: Stycznik wysokiego napięcia prądu stałego DHV250
Rating: 5 (99 reviews)

Stycznik wysokiego napięcia prądu stałego DHV250

Opis:

DHV250 to stycznik wysokiego napięcia prądu stałego o prądzie znamionowym 250A i kompaktowej konstrukcji. Jego główne cechy obejmują wyjątkowo niski pobór mocy cewki (utrzymując pobór mocy ≤ 2,5 W), niepolarny obwód styków głównych, opcjonalne styki pomocnicze oraz zastosowanie uszczelnionych, nadmuchiwanych przedziałów stykowych w celu zwiększenia niezawodności. Obsługuje szerokie przełączanie napięć od 12 do 1000 VDC, z maksymalnym prądem odcięcia 2000 A (320 VDC), żywotnością mechaniczną 300 000 cykli i zakresem temperatur roboczych od -40 ℃ do 85 ℃. Ten produkt oferuje różnorodne opcje napięcia cewki i instalacji, odpowiednie dla takich dziedzin, jak pojazdy elektryczne, stacje ładowania, systemy energii słonecznej i maszyny budowlane. Posiada certyfikaty CCC i CE.

Aplikacje:

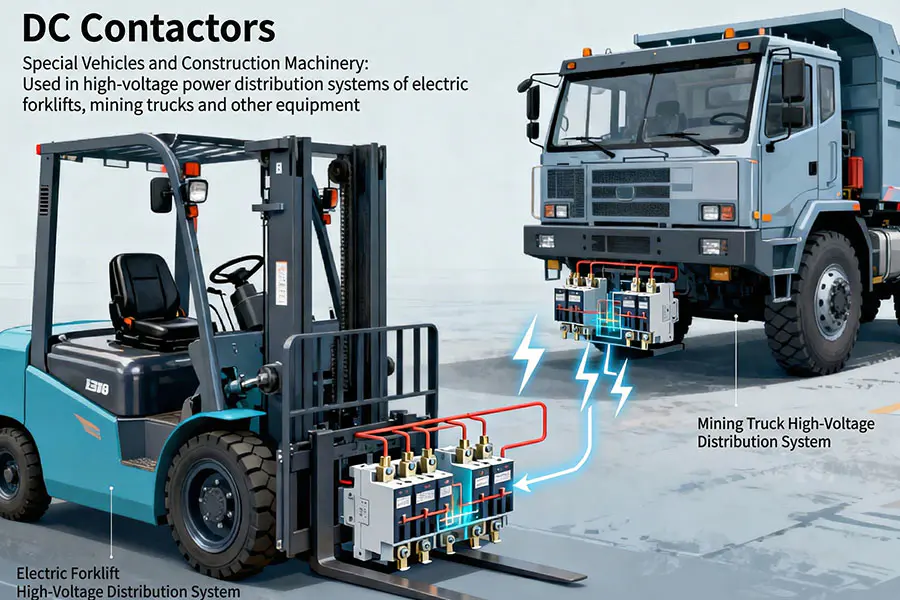

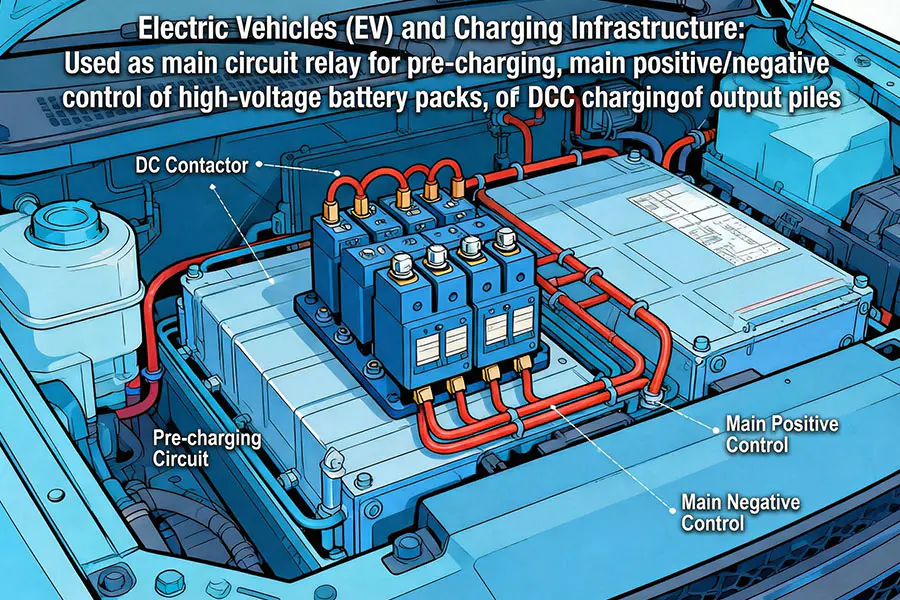

W zakresie pojazdów nowej energii: sterowanie obwodem głównym wysokiego napięcia i obwód wstępnego ładowania pojazdów elektrycznych i maszyn elektrotechnicznych.

Infrastruktura energetyczna: przełączniki boczne prądu stałego do systemów wytwarzania energii fotowoltaicznej, systemów magazynowania energii i stacji ładowania.

Przemysł i komunikacja: zasilacze bezprzerwowe (UPS), sprzęt zasilający do komunikacji, elektryczny system sterowania maszynami inżynieryjnymi.

Inne systemy zasilania prądem stałym: różne scenariusze sterowania elektronicznego, które wymagają niezawodnego przełączania wysokoprądowych obciążeń prądu stałego.

DHV250 to przełącznik sterowany elektromagnetycznie. Podstawową zasadą jest to, że gdy cewka jest zasilana, generowana jest siła elektromagnetyczna, która napędza zworę wewnętrzną i ruchomy styk, aby zamknąć normalnie otwarty styk główny,

łącząc w ten sposób obwód główny prądu stałego wysokiego napięcia. Po wyłączeniu cewki styk szybko się rozłącza pod działaniem sprężyny reakcyjnej (lub trwałej siły magnetycznej), odcinając obwód.

Materiały podstawowe i certyfikacja: Produkt jest zgodny z dyrektywą środowiskową RoHS i przeszedł certyfikację obowiązkową w Chinach (CCC) oraz europejską certyfikację CE, spełniając standardy bezpieczeństwa i jakości dotyczące dostępu do rynku.

Rygorystyczne testy wydajności: Parametry produktu opierają się na rygorystycznych testach, takich jak:

Napięcie wytrzymywane dielektrykiem: Części przewodzące, które są wzajemnie izolowane, wytrzymują test napięcia wytrzymywanego 2200 V AC/1 minutę.

Tolerancja środowiskowa: Zakres temperatur pracy wynosi od -40 ℃ do 85 ℃ i może wytrzymać wibracje 5 g i uderzenia 20 g, dostosowując się do trudnych warunków pracy.

Testowanie żywotności: Zapewnij krzywe trwałości elektrycznej w oparciu o obciążenia rezystancyjne, z trwałością mechaniczną do 300 000 cykli.

Niezawodna konstrukcja mechaniczna i uszczelniająca: przyjęcie struktury uszczelniającej, aby zapobiec zanieczyszczeniom zewnętrznym i optymalizacja projektu napełniania pod kątem gaszenia łuku. Istnieją jasne przepisy dotyczące momentu obrotowego podczas montażu i momentu obrotowego okablowania, aby zapewnić niezawodność połączenia.

Proces i kontrola procesu: Dokument określa poziom tolerancji dla nieoznaczonych wymiarów, odzwierciedlający kontrolę dokładności produkcji.

Wysoka obciążalność prądowa, mały rozmiar: Osiągnij znamionową obciążalność prądową 250A w kompaktowej obudowie, oszczędzając przestrzeń instalacyjną.

Niezwykle niski pobór mocy: Cewka utrzymuje maksymalny pobór mocy wynoszący zaledwie 2,5 W, co jest energooszczędne i wydajne, zmniejszając straty ciepła.

Konstrukcja o wysokiej niezawodności:

Szeroki zakres napięć: główne napięcie przełączania styków wynosi 12–1000 V prądu stałego i obejmuje wiele platform wysokiego napięcia.

Silna zdolność łamania: może odciąć maksymalny prąd 2000A (320VDC).

Redukcja napięcia kontaktowego: Przy prądzie 250A spadek napięcia kontaktowego wynosi ≤ 80mV, a straty przewodzenia są niewielkie.

Długoterminowa żywotność: 300 000 cykli mechanicznych w połączeniu z krzywą żywotności elektrycznej, z długą żywotnością w warunkach znamionowych.

Wysokie bezpieczeństwo: wysoka rezystancja izolacji (≥ 100M Ω), mocne napięcie wytrzymywane dielektrykiem, wbudowana ochrona przeciwprzepięciowa (niektóre modele), bezpieczniejsze w użyciu.

Elastyczna konfiguracja: Dostępne są dwa szerokie napięcia cewki, 9–36 V i 32–95 V; Styki główne są dostępne w wersji śrubowej (typu A/H) i śrubowej (typu C/D) i mogą być wyposażone w styki pomocnicze; Obsługuje dwie metody instalacji: płaską (A) i poziomą (H), odpowiednie dla różnych scenariuszy zastosowań.
