Name: ADH300E Stycznik wysokiego napięcia prądu stałego
Rating: 5 (99 reviews)

ADH300E Stycznik wysokiego napięcia prądu stałego

Opis:

ADH300DE to wysokowydajny stycznik prądu stałego zaprojektowany specjalnie do sterowania i ochrony obwodów prądu stałego dużej mocy. Jego podstawowa konstrukcja wykorzystuje uszczelnienie z żywicy epoksydowej o wysokiej wytrzymałości i jest wypełniona gazem obojętnym składającym się głównie z azotu, który ma doskonałą izolację elektryczną, zdolność gaszenia łuku i ochronę środowiska. Styk główny tego stycznika ma długoterminową obciążalność prądową 300A (85°C), maksymalne napięcie przełączania do 1000VDC i wytrzymuje udary prądu zwarciowego do 6000A (5ms). Oferuje wiele specyfikacji napięcia cewki (10–36 V DC) i metod instalacji (montaż od dołu lub z boku, opcjonalnie z/bez styków pomocniczych), aby spełnić wymagania dotyczące instalacji i sterowania elektrycznego w różnych scenariuszach zastosowań. Produkt przeszedł wiele międzynarodowych i regionalnych certyfikatów bezpieczeństwa, takich jak CE, CCC, TUV itp.

Aplikacje:

Fotowoltaiczny system magazynowania energii: używany do sterowania włączaniem/wyłączaniem obwodów ładowania i rozładowywania układów fotowoltaicznych i zestawów akumulatorów magazynujących energię.

Pojazdy elektryczne (EV) i urządzenia do ładowania: jako przekaźnik obwodu głównego, używany do wstępnego ładowania akumulatorów wysokonapięciowych wewnątrz pojazdu, głównego sterowania dodatniego/głównego ujemnego lub sterowania mocą wyjściową stacji ładowania DC.

Przemysłowe zasilanie i dystrybucja: stosowane do sterowania wejściami/wyjściami i ochrony zasilaczy prądu stałego dużej mocy, zasilaczy bezprzerwowych (UPS), przetwornic częstotliwości itp.

Pojazdy specjalne i maszyny budowlane: systemy dystrybucji wysokiego napięcia dla sprzętu takiego jak elektryczne wózki widłowe i ciężarówki górnicze.

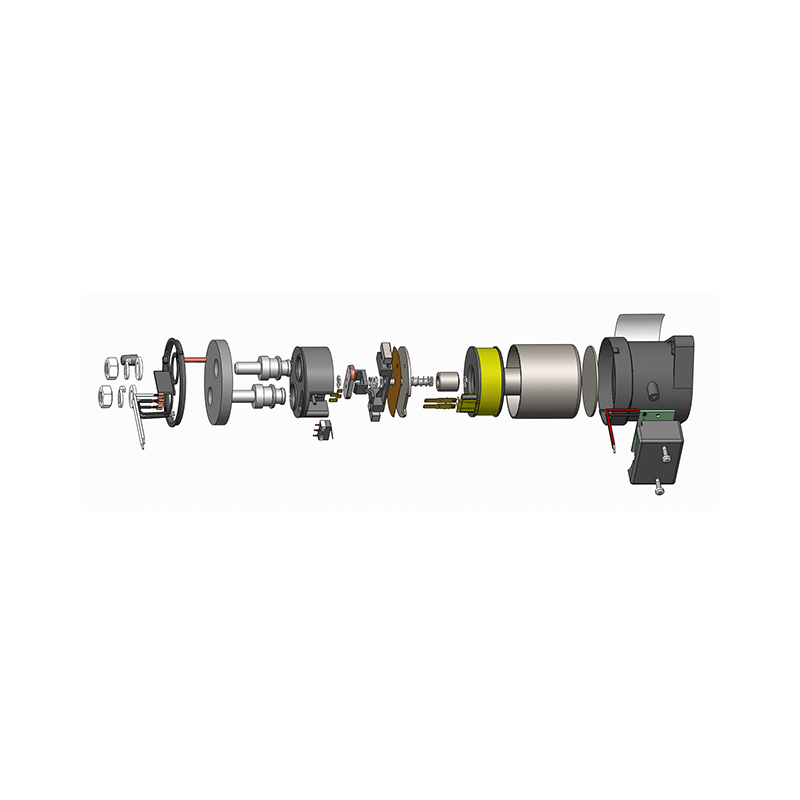

Zasada działania stycznika prądu stałego ADH300DE opiera się na efektach elektromagnetycznych. Po przyłożeniu napięcia znamionowego (10-36 V DC) do cewki (zaciski A1/A2) cewka wytwarza siłę elektromagnetyczną, która napędza wewnętrzny

ruchomy rdzeń żelazny łączy się ze nieruchomym rdzeniem żelaznym, powodując w ten sposób styk główny (styk normalnie otwarty 1NO) w celu zamknięcia i podłączenia obwodu głównego. Kiedy cewka traci moc, siła elektromagnetyczna zanika. Pod

działanie sprężyny reakcyjnej (lub trwałej siły magnetycznej) ruchomy rdzeń żelazny powraca, a główny styk szybko się rozłącza, odcinając obwód. Wbudowany gaz obojętny (głównie azot) może szybko schłodzić i ugasić łuk

gdy kontakt jest rozłączony, chroniąc kontakt. Niektóre modele (np. cewki typu E, W, D) mają również wbudowane obwody oszczędzania energii, które zmniejszają pobór mocy cewki po wciągnięciu.

Jakość i niezawodność stycznika prądu stałego ADH300DE wynika z wielu gwarancji: jest on uszczelniony żywicą epoksydową i wypełniony gazem obojętnym, aby zasadniczo zapobiec wyciekowi łuku i utlenianiu styków, zapewniając wysokie bezpieczeństwo (brak pożaru, brak eksplozji) i stabilną niską rezystancję styku. Produkt ma doskonałą żywotność elektryczną (np. 1000 V DC/300 A wł.-wył. 10000 razy) i dużą tolerancję na przeciążenia (np. wytrzymuje chwilowy prąd 6000 A), a żywotność mechaniczna sięga 200 000 razy. Jego zakres temperatur roboczych jest szeroki (-40 ℃ ~ 85 ℃) i jest odporny na wibracje i uderzenia, dostosowując się do trudnych warunków. Ten produkt przeszedł certyfikaty bezpieczeństwa, takie jak CE, CCC, TUV itp. i jest zgodny z wieloma międzynarodowymi i krajowymi normami elektrycznymi, zapewniając niezawodne potwierdzenie jakości dla zastosowań.

Konstrukcja uszczelnienia o wysokim poziomie bezpieczeństwa: Uszczelnienie z żywicy epoksydowej o wysokiej wytrzymałości zapewnia, że produkt nie jest narażony na ryzyko wycieku łuku przez cały cykl życia, osiągając wysoki poziom bezpieczeństwa braku pożaru lub eksplozji.

Doskonała ochrona styków: Wewnętrznie wypełniona gazem obojętnym, znacznie poprawiająca zdolność gaszenia łuku, zasadniczo zapobiegająca utlenianiu i wypalaniu styków, zapewniając długotrwałą, stabilną niską rezystancję styku i wysoką trwałość elektryczną.

Wysoka zdolność przenoszenia prądu i zdolność wyłączania: Obsługuje długotrwałe ciągłe przenoszenie prądu o natężeniu 300A, z maksymalną zdolnością wyłączania 2000A (320VDC), wytrzymują chwilowe prądy zwarciowe do 6000A i wysoką niezawodność.

Wysoka niezawodność izolacji i napięcia wytrzymywanego: Rezystancja izolacji osiąga 100 M Ω, a napięcie wytrzymywane pomiędzy stykiem a cewką wynosi 4 kV, zapewniając doskonałą izolację elektryczną i pewność bezpieczeństwa.

Elastyczna instalacja i niskie zużycie energii: Zapewnia dwie metody instalacji, od dołu i z boku, a także może wybrać, czy dołączyć styki pomocnicze (1NO/1NC), aby dostosować się do różnych układów przestrzennych. Moc początkowa cewki wynosi ≤ 40 W, a pobór mocy podtrzymania wynosi ≤ 3,5 W (typ energooszczędny), przy niskim zużyciu energii.

Wszechstronna tolerancja środowiskowa: szeroki zakres temperatur, odporność na wibracje, odporność na uderzenia, odporność na wilgoć i ciepło, zdolna do stabilnej pracy w trudnych warunkach przemysłowych.

Pełna zgodność i certyfikacja: Spełnia wiele międzynarodowych i krajowych norm elektrycznych oraz dyrektyw środowiskowych i uzyskał kluczowe certyfikaty dostępu do rynku, takie jak CE, CCC, TUV itp., ułatwiające globalną promocję produktów klientów.
