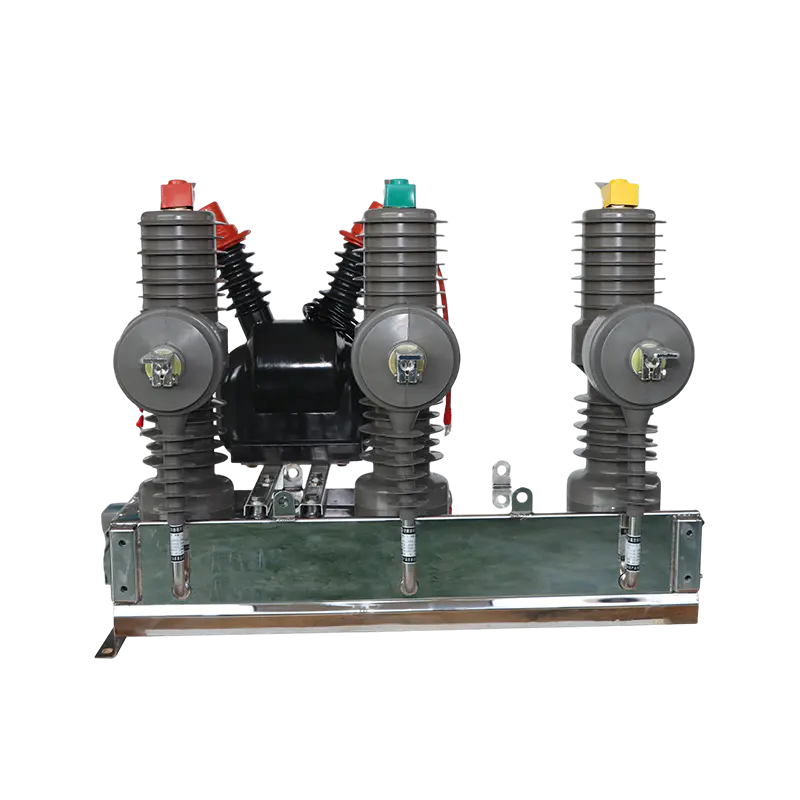

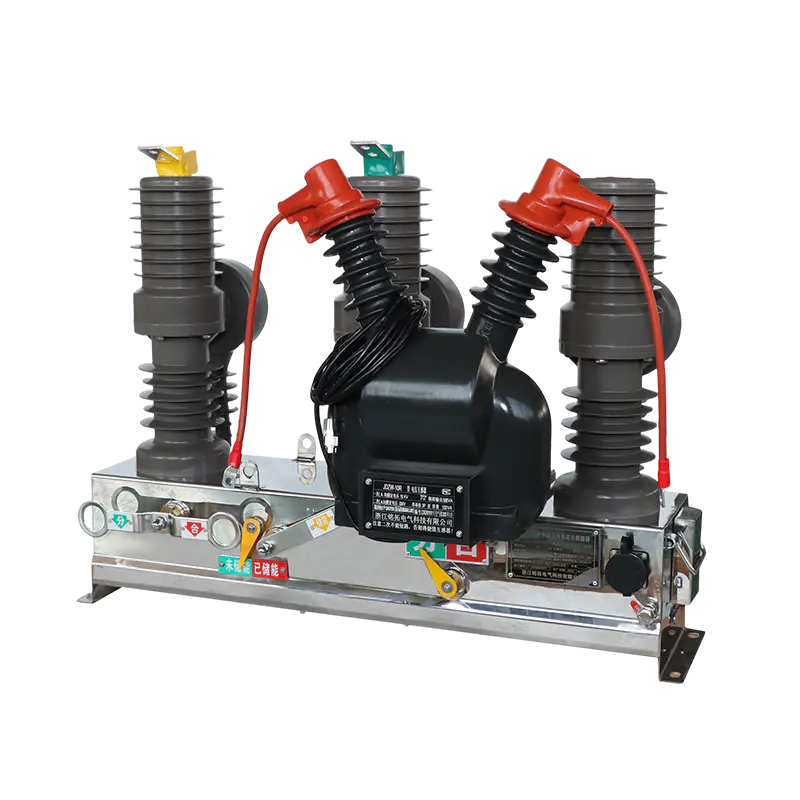

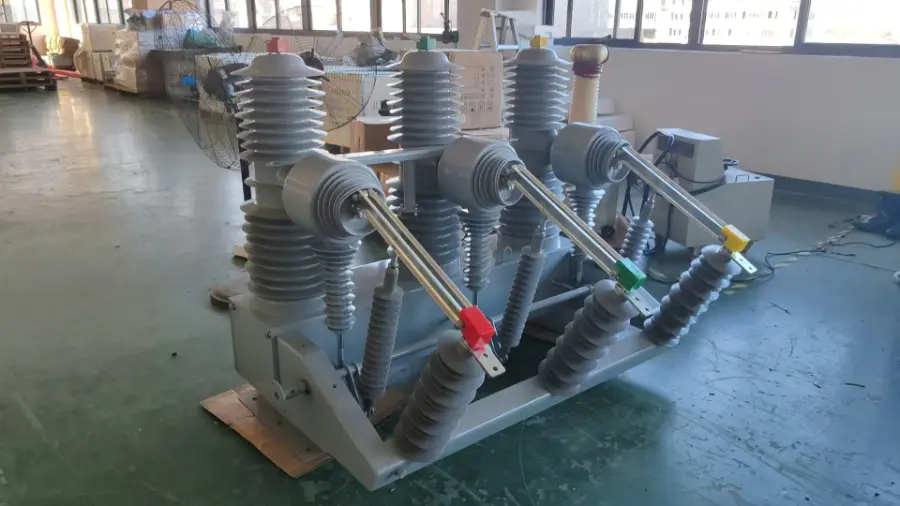

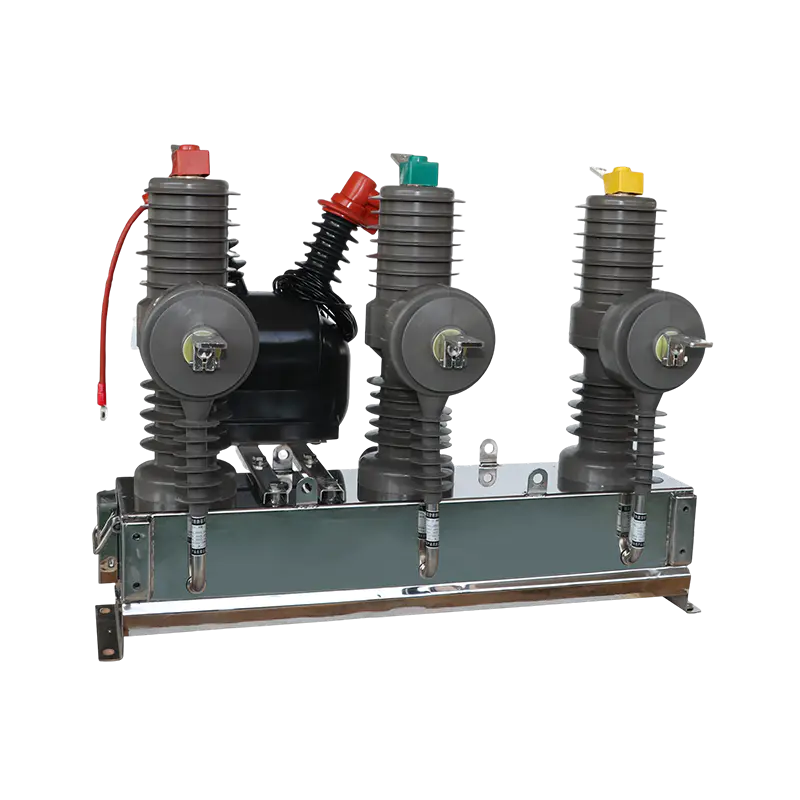

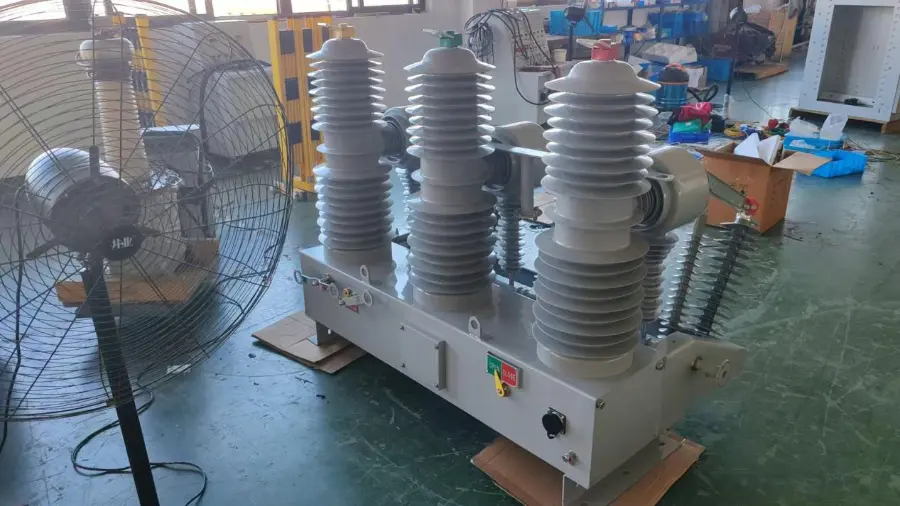

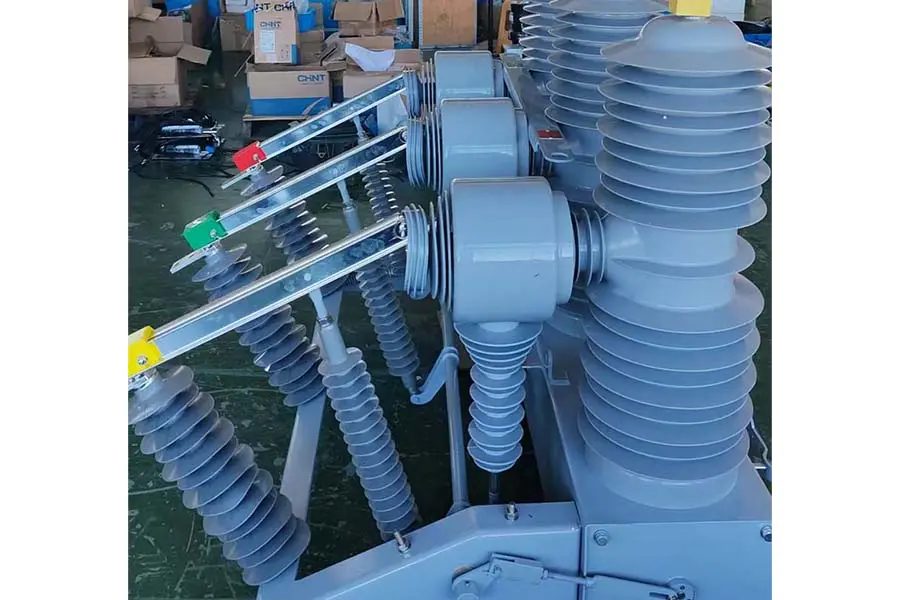

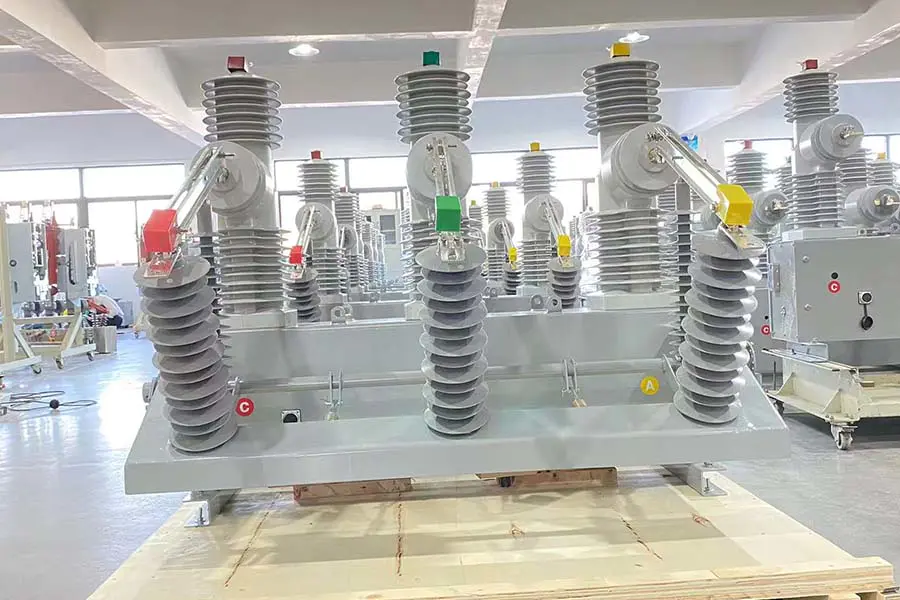

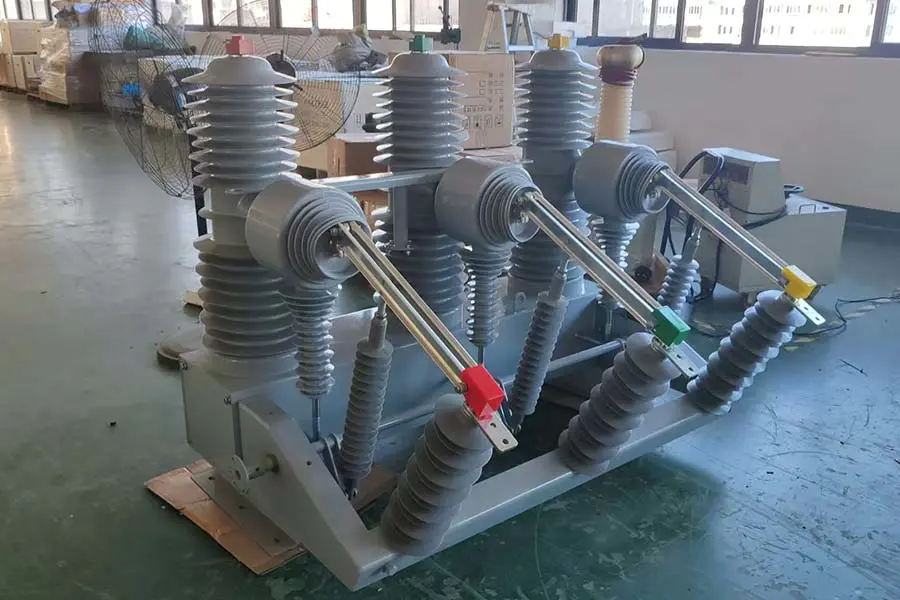

Name: ZW32 Zewnętrzny wyłącznik próżniowy do montażu na słupie dystrybucji średniego napięcia
Rating: 5 (99 reviews)

ZW32 Zewnętrzny wyłącznik próżniowy do montażu na słupie dystrybucji średniego napięcia

Opis:

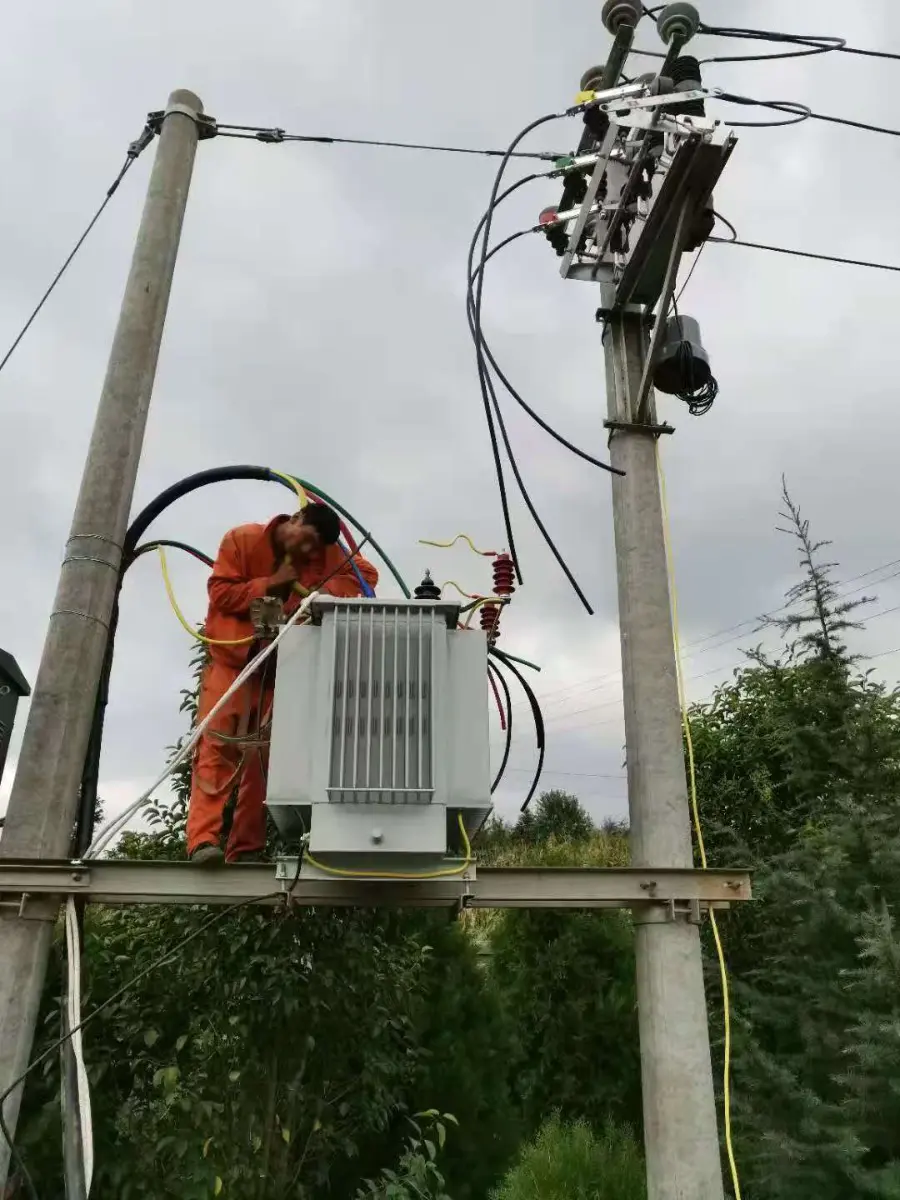

Wyłącznik próżniowy ZW32 jest stosowany na zewnątrz i zwykle instalowany jest na górnym końcu transformatora. Należy do typu słupowego i jest powszechnie instalowany na słupach zewnętrznych. Istnieją również instalacje podłogowe z obudowami, zwane także przełącznikami kolumnowymi. Ponieważ może odciąć obwód, jest to punkt graniczny między wysokim i niskim napięciem na górnym końcu transformatora, znany również jako przełącznik graniczny. Posiada zabezpieczenie przed przetężeniem i utratą fazy, składową zerową i odgrywa rolę w obwodach przełączających i zabezpieczaniu obciążeń, takich jak transformatory.

Aplikacje:

Zewnętrzny wyłącznik próżniowy ZW32 znajduje szerokie zastosowanie w:

Napowietrzne linie dystrybucyjne średniego napięcia

Systemy dystrybucyjne montowane na słupach

Podstacje zewnętrzne i punkty ochrony linii zasilających

Przemysłowe sieci elektroenergetyczne

Systemy przyłączenia do sieci energii odnawialnej

Jego konstrukcja umożliwia ciągłą pracę na zewnątrz, zachowując stałą wydajność przełączania i ochronę systemu.

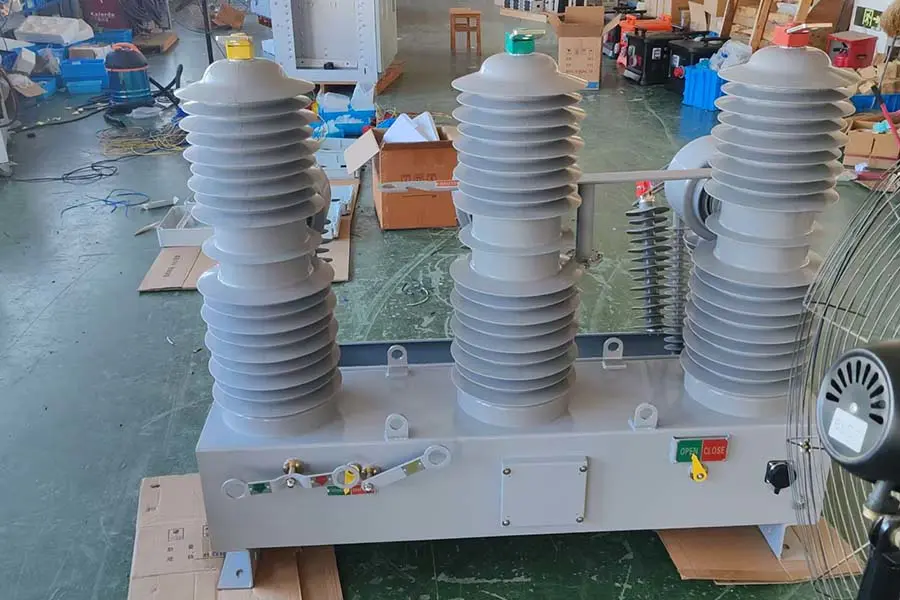

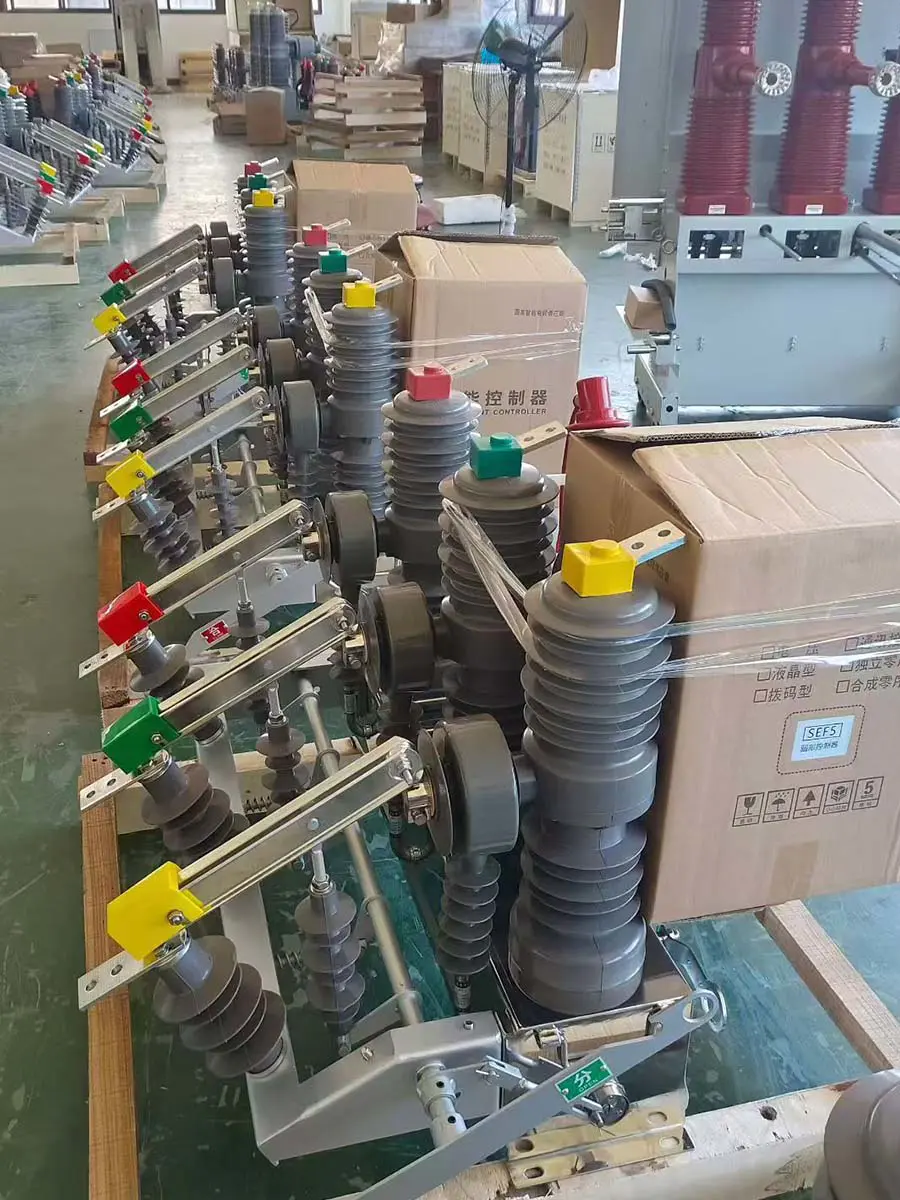

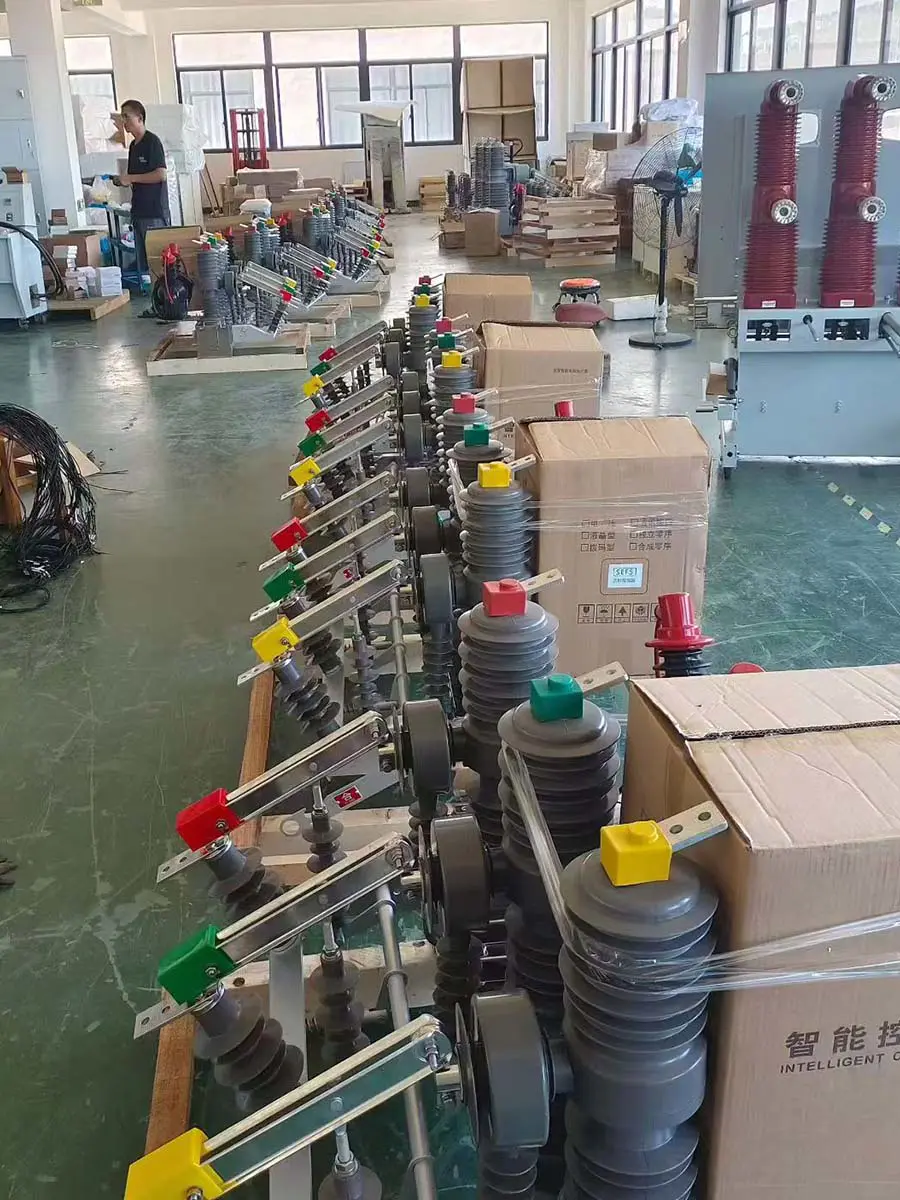

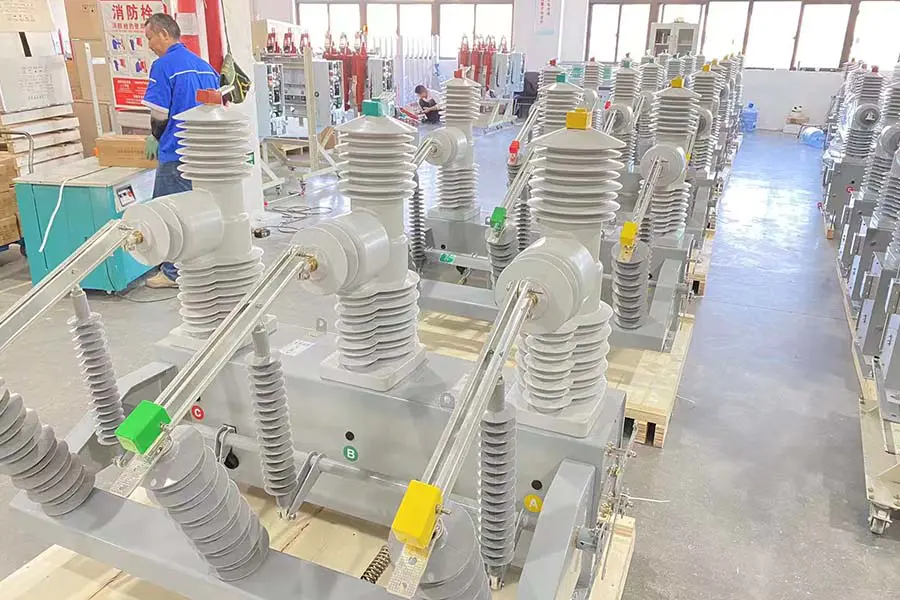

ZW32 VCB workshop
MT ELECTRICZW32
ZW32 Introduction

W przypadku wystąpienia przetężenia lub zwarcia na linii wyjściowej obwodu przekładnik prądowy może wykryć sygnał prądowy, który jest przesyłany do sterownika. Sterownik wydaje polecenie wyłączenia mechanizmu, który powoduje rozdzielenie styków dynamicznych i statycznych wewnątrz lampy próżniowej, osiągając w ten sposób rozłączenie i odcięcie obwodu, pełniąc rolę ochronną.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires

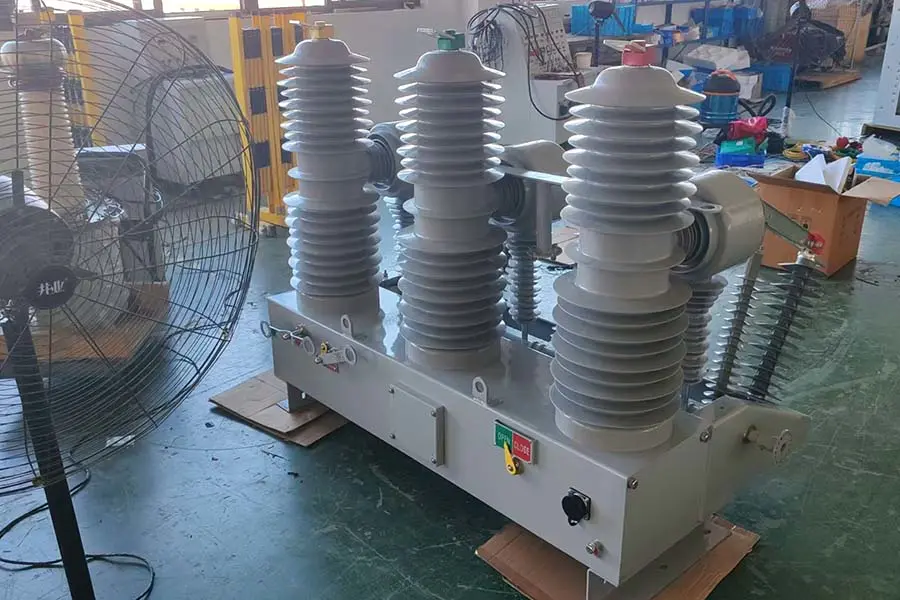

Product Debugging
Product Debugging
Product Debugging

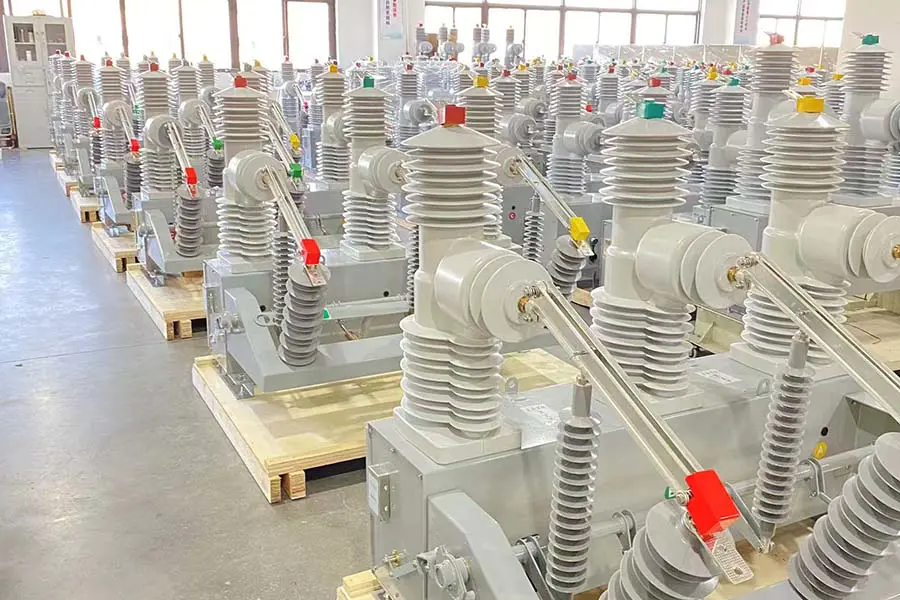

ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Kategoria parametrów	Specyfikacja	Uwagi
Napięcie znamionowe	12 kV	Norma dla sieci dystrybucyjnych
Prąd znamionowy	400A, 630A, 1250A	Dostępne niestandardowe oceny
Znamionowy prąd zwarciowy	16 kA, 20 kA, 25 kA
Znamionowy krótkotrwały prąd wytrzymywany	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Znamionowy szczytowy prąd wytrzymywany	40 kA, 50 kA, 63 kA
Znamionowy poziom izolacji	Częstotliwość zasilania: 42 kV (1 min) / Impuls piorunowy: 75 kV
Życie mechaniczne	10 000 operacji
Życie elektryczne	10 000 operacji (at rated current)	Łamanie przy pełnej wydajności
Medium przerywające	Odkurz	Uszczelniona butelka ceramiczna
Mechanizm operacyjny	Wiosna	Ręczny lub zmotoryzowany
Napięcie sterujące	AC/DC 110 V, 220 V	Opcjonalnie 24 V, 48 V
Stopień ochrony	IP67	Nadaje się do trudnych warunków

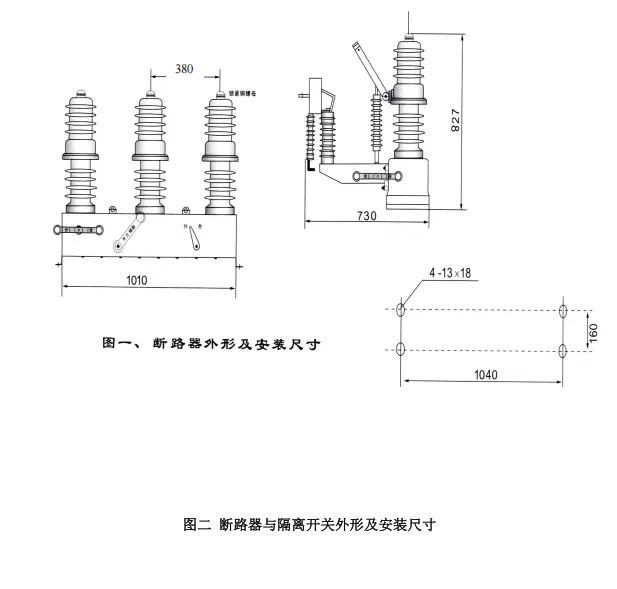

Wymiary (wys.×szer.×gł.)	880 × 560 × 680 mm	Kompaktowa konstrukcja
Waga	Około. 130 kg	Łatwy w instalacji
Metoda instalacji	Montowany na słupie	Zastosowanie na zewnątrz
Temperatura otoczenia	-40°C do 55°C	Szeroki zakres działania
Wysokość	≤ 4000 m	Dostępna wersja na duże wysokości
