Sprzedaż hurtowa Stycznik AC 40A 380V 3P – Przekaźnik rozrusznika silnika przemysłowego
Dom / Produkty / Inne produkty / Styczniki / Stycznik AC 40A 380V 3P – Przekaźnik rozrusznika silnika przemysłowego

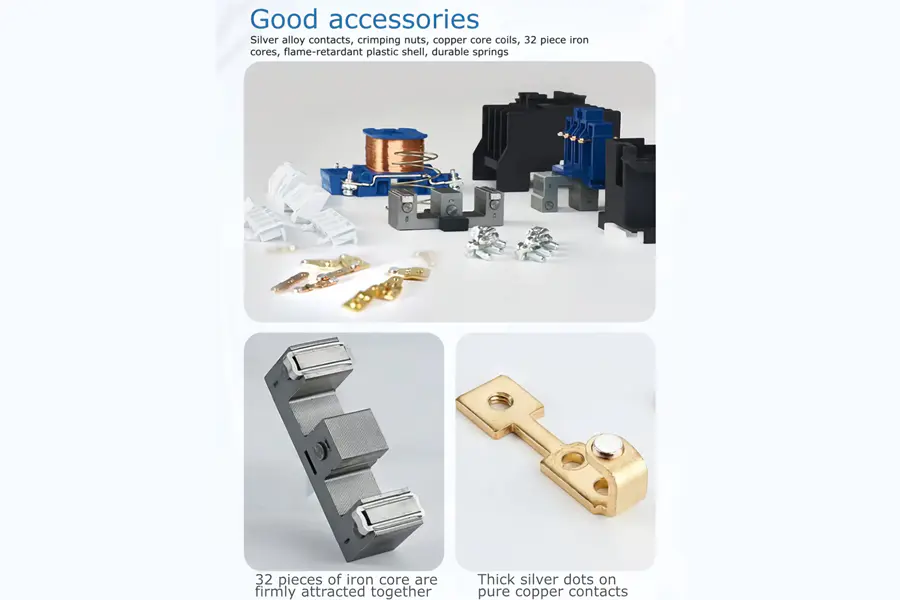

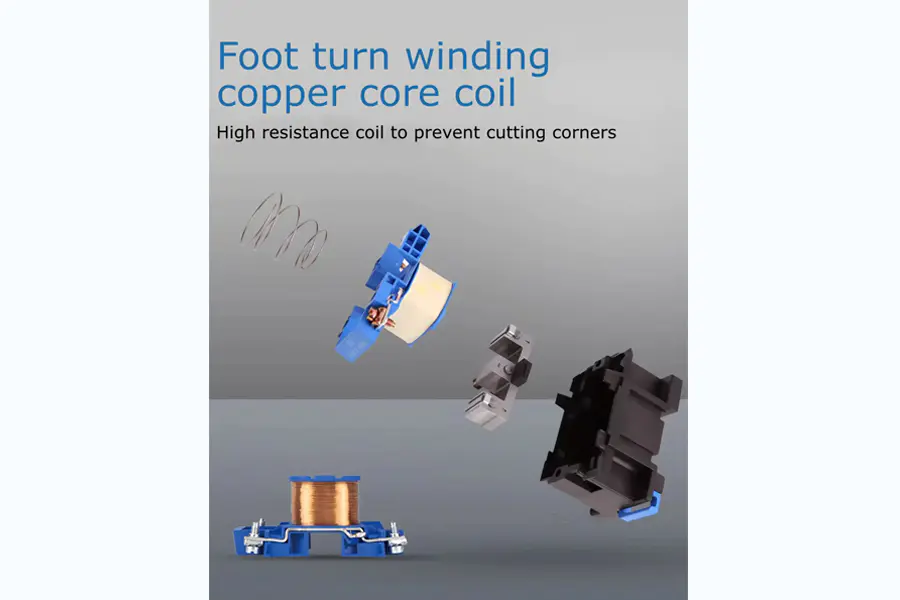

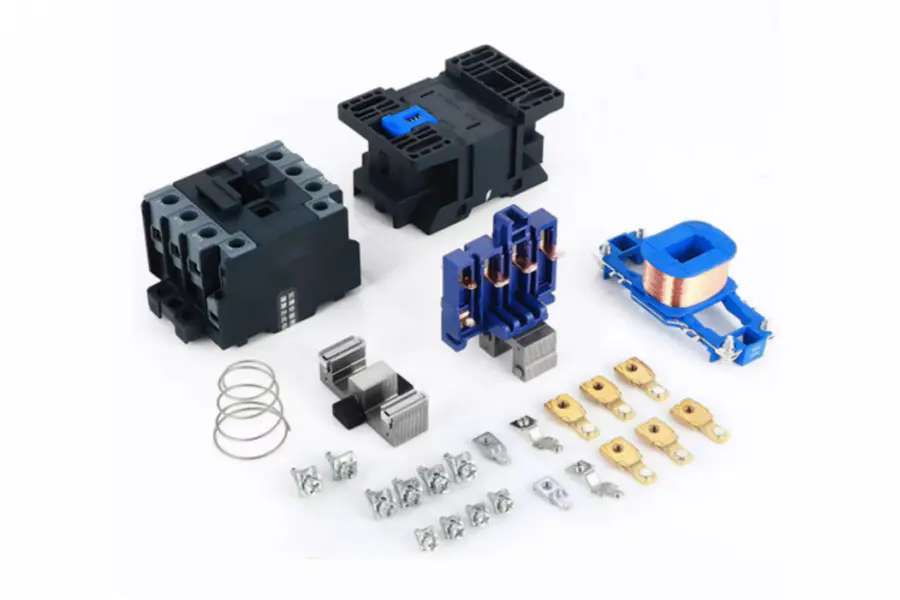

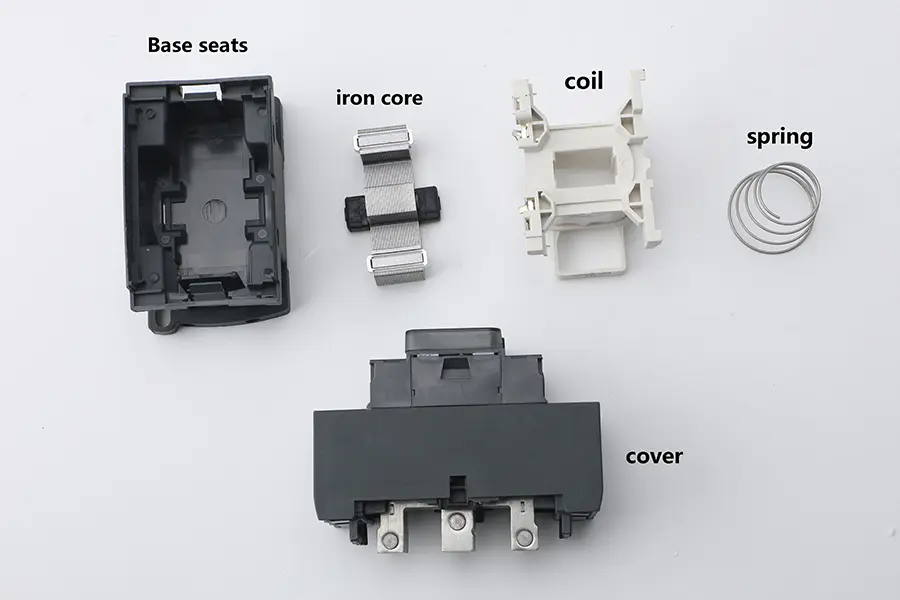

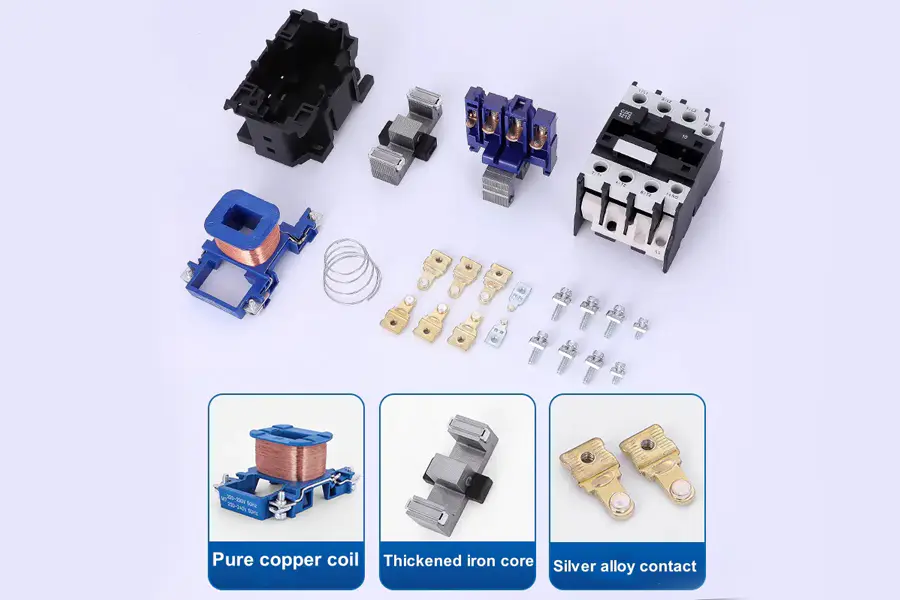

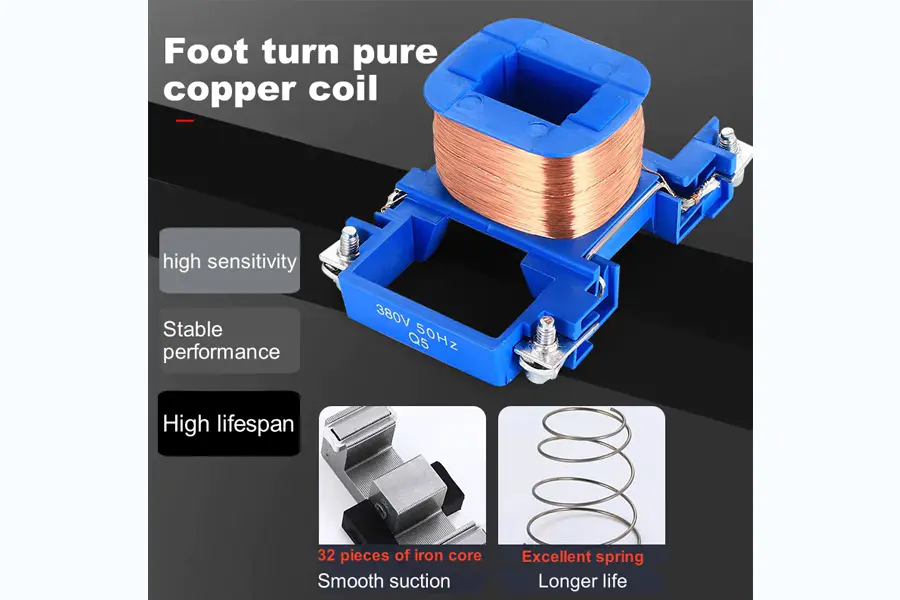

Kiedy stycznik prądu przemiennego jest zasilany, cewka wewnętrzna wytwarza pole magnetyczne, powodując wzajemne przyciąganie się ruchomego żelaznego rdzenia i nieruchomego żelaznego rdzenia. Ten ruch powoduje, że układ styków łączy się ze stykami stacjonarnymi, zamykając obwód. Kiedy cewka jest pozbawiona zasilania, siła przyciągania zanika, a sprężyna resetująca unosi ruchomy rdzeń żelazny, oddzielając styki i przerywając obwód.
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
| Maksymalna moc silnika elektrycznego AC 0≤55°C, 400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Modelka produktu (schemat linii AC) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| Znamionowy prąd roboczy AC-3 0≤55°C, 400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| Znamionowy prąd roboczy AC-1 0≤55°C, 400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| Typ modelu | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Znamionowy prąd roboczy (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Silnik trójfazowy Poziom AC-3 (kw) | 220/230 V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415 V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500 V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690 V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Znamionowy prąd grzejnyIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Żywotność elektryczna (10000 cykli) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Żywotność mechaniczna (10000 cykli) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Model kontaktu | 3P NIE | 3P NC NR | |||||||||
| Model | Prąd znamionowy (A) | Główny kontakt | Styk pomocniczy | Moc obciążenia jednofazowego (kW) | Moc obciążenia trójfazowego (kW) |
| CJX2-0910 | 9A | 3NIE | 1NIE | 1,8 kW | 3,5 kW |
| CJX2-0901 | 9A | 3NIE | 1NC | 1,8 kW | 3,5 kW |
| CJX2-1210 | 12A | 3NIE | 1NIE | 2,5 kW | 5KW |
| CJX2-1201 | 12A | 3NIE | 1NC | 2,5 kW | 5KW |
| CJX2-1810 | 18A | 3NIE | 1NIE | 3,5 kW | 7,5 kW |
| CJX2-1801 | 18A | 3NIE | 1NC | 3,5 kW | 7,5 kW |
| CJX2-2510 | 25A | 3NIE | 1NIE | 5KW | 8,5 kW |
| CJX2-2501 | 25A | 3NIE | 1NC | 5KW | 8,5 kW |
| CJX2-3210 | 32A | 3NIE | 1NIE | 6KW | 12KW |
| CJX2-3201 | 32A | 3NIE | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NIE | 1NIE 1NC | 8KW | 18,5 kW |
| CJX2-5011 | 50A | 3NIE | 1NIE 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NIE | 1NIE 1NC | 12,5 kW | 28KW |
| CJX2-8011 | 80A | 3NIE | 1NIE 1NC | 15,5 kW | 37KW |
| CJX2-9511 | 95A | 3NIE | 1NIE 1NC | 18,5 kW | 44KW |
