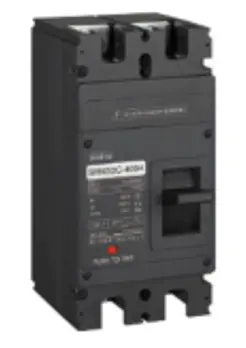

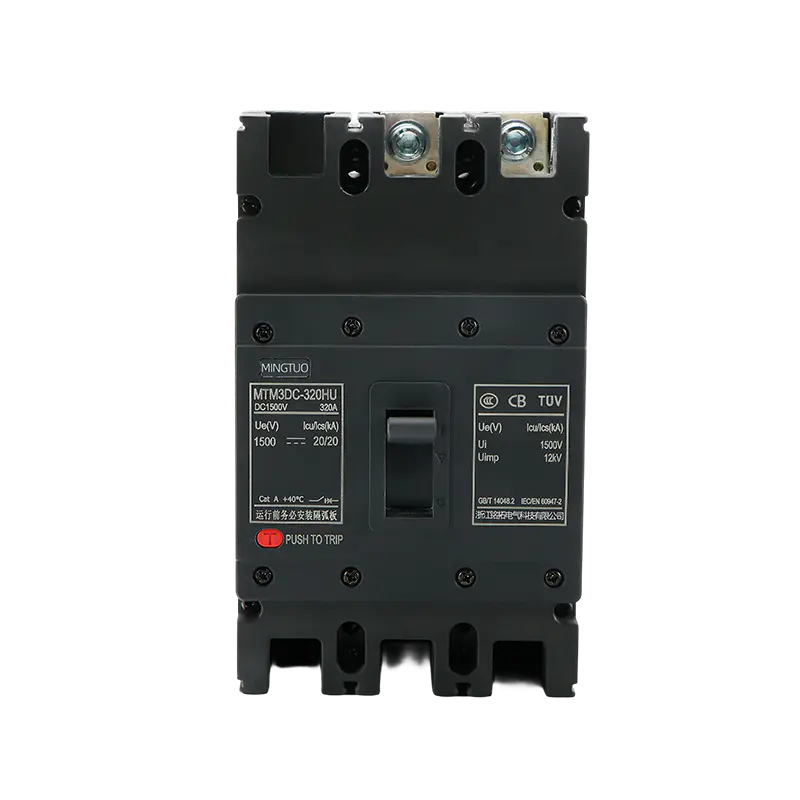

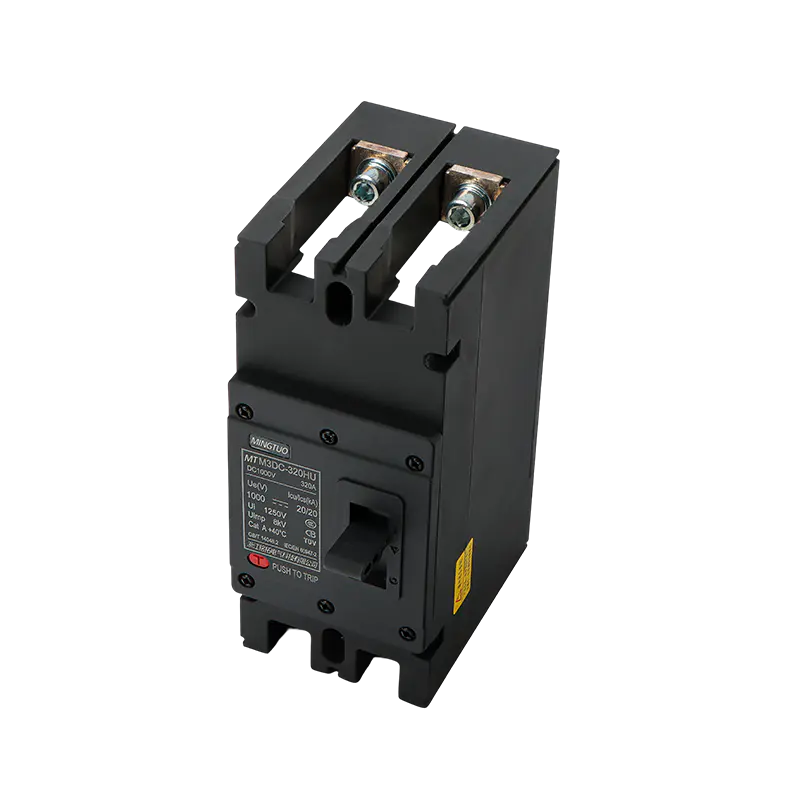

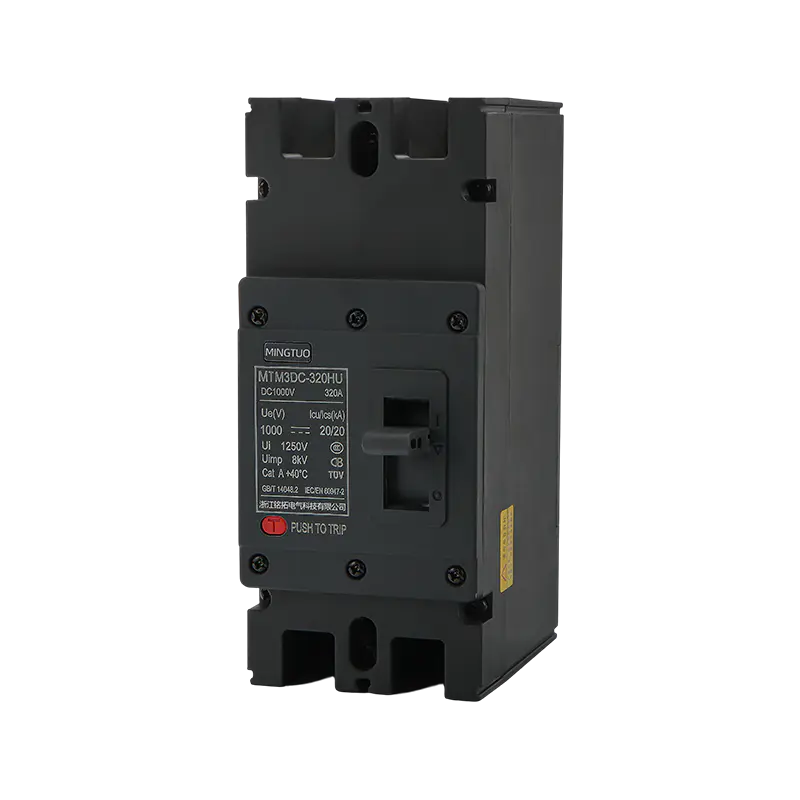

Name: Wyłącznik fotowoltaiczny DC MCCB 1000 V 630 A do ochrony panelu
Rating: 5 (99 reviews)

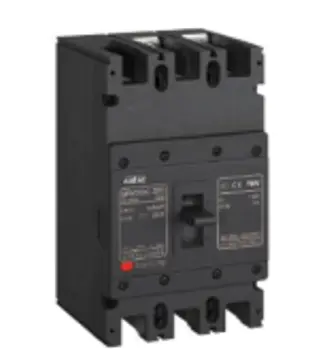

Wyłącznik fotowoltaiczny DC MCCB 1000 V 630 A do ochrony panelu

Opis:

Zaprojektowany fachowo do zastosowań fotowoltaicznych, nasz wyłącznik automatyczny prądu stałego w obudowie formowanej zapewnia solidną ochronę obwodów w systemach energii słonecznej. Charakteryzuje się wartością znamionową 1000 V/1500 V prądu stałego i zakresem prądu 63 A–630 A, gwarantuje bezpieczną pracę nawet w najbardziej wymagających warunkach środowiskowych.

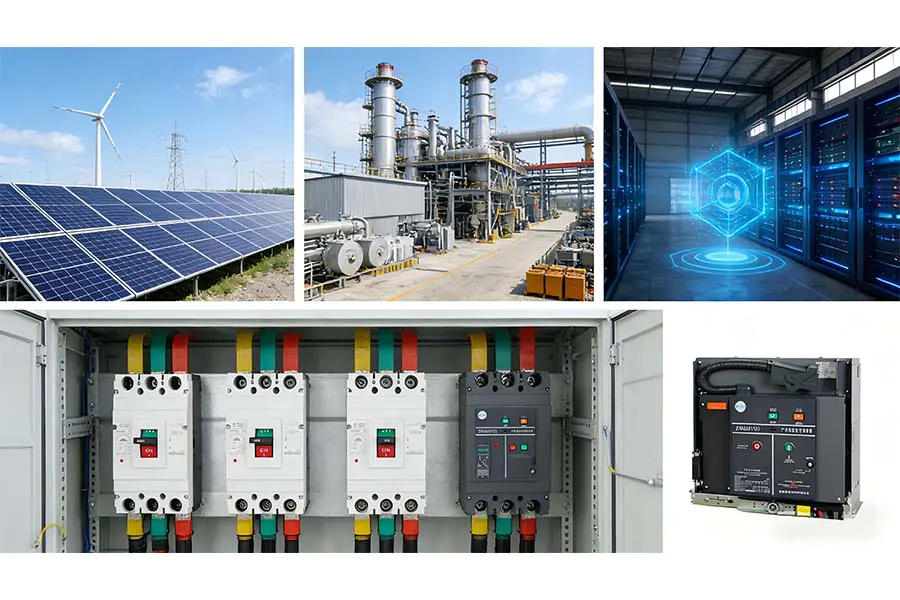

Aplikacje:

Skrzynki łączące energię słoneczną: chronią poszczególne ciągi fotowoltaiczne, jednocześnie konsolidując moce wyjściowe

Ochrona wejścia/wyjścia falownika: Chroni falowniki przed awariami po stronie prądu stałego

Szafy rozdzielcze prądu stałego: zarządzają przepływem energii w elektrowniach fotowoltaicznych na skalę komercyjną i użyteczności publicznej

Systemy magazynowania energii: zabezpieczają połączenia akumulatorów i punkty integracji

Instalacje na skalę mieszkaniową, komercyjną i użyteczności publicznej: Zapewnia krytyczną ochronę obwodów we wszystkich rozmiarach systemów fotowoltaicznych

Ten wyłącznik zapewnia niezawodną ochronę przed przeciążeniem, zwarciem i zwarciami łukowymi po stronie prądu stałego fotowoltaiki poprzez proces „wykrywania usterek → szybkiego wyłączania → magnetycznego gaszenia łuków”, jednocześnie wspierając bezpieczną izolację i monitorowanie stanu, aby zapewnić bezpieczną i stabilną pracę systemu.

Zgodne z rygorystycznymi międzynarodowymi normami bezpieczeństwa, nasze wyłączniki przechodzą rygorystyczne testy, aby zapewnić niezachwianą wydajność przez cały 25-letni okres użytkowania systemu.

1. Doskonała wydajność prądu stałego	Wysoka zdolność wyłączania do 25 kA przy napięciu 1000–1500 V DC Błyskawiczne wykrywanie usterek i przerwanie w czasie 0,5 ms Niezawodne tłumienie łuków prądu stałego w celu ochrony sprzętu i personelu
2. Wyjątkowa trwałość	Obudowa odporna na promieniowanie UV o stopniu ochrony IP65 Odporny na korozję w mgle solnej, testowany przez 1000 godzin Minimum 20 000 cykli pracy mechanicznej Działa niezawodnie w ekstremalnych warunkach środowiskowych
3. Inteligentne funkcje	Zintegrowane monitorowanie usterek i możliwość zdalnej obsługi Przejrzyste wskaźniki stanu umożliwiające monitorowanie systemu w czasie rzeczywistym Technologia kompensacji temperatury dla lepszej ochrony
4. Certyfikowane zapewnienie jakości	Certyfikat TÜV Rheinland, zgodność z UL 489B Zgodność z normą IEC 60947-2 W 100% testowane fabrycznie przed wysyłką pod kątem stałej wydajności
5. Łatwa instalacja i konserwacja	35% bardziej kompaktowe niż konwencjonalne wyłączniki prądu stałego Beznarzędziowa instalacja akcesoriów i zaciski przyłączeniowe umieszczone z przodu Wszechstronny do montażu na szynie DIN lub panelu
6. Efektywność kosztowa	Dłuższa żywotność niż rozwiązania standardowe Zmniejszone wymagania konserwacyjne Bezpośrednie ceny fabryczne z 3-letnią gwarancją i globalnym wsparciem

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.

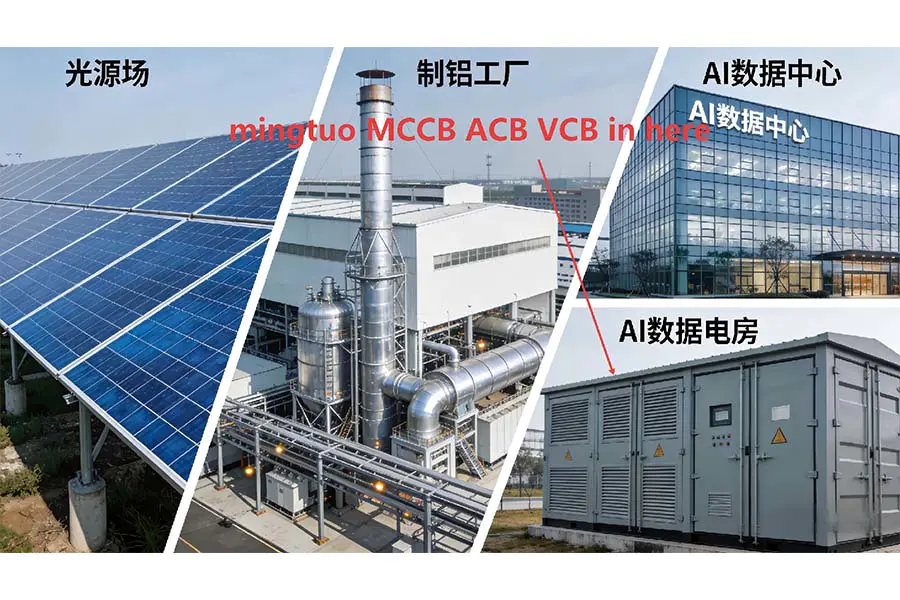

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

ZEWNĘTRZNE
Rama skorupowa	Model SRM3DC-320			SRM3DC-400
Liczba biegunów	2		trzy	2		trzy
Znamionowe napięcie robocze Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Znamionowe napięcie izolacji Ui(V)	DC1250		DC1500	DC1500
Znamionowe napięcie udarowe wytrzymywane Uimp(kV)	osiem		12	12
Prąd znamionowy In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320			225, 250, 315, 350, 400
Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA)	50	20	20	65	35	15	15(2-biegunowy pierścień) 20[3-biegunowa)
	jeden	jeden	/	70	40	20	20[2-polestring) 25 (łańcuch 3-biegunowy)
Ics(kA) tryb podłączenia działającej zdolności wyłączania zwarciowego	Ics=100%Icu
	W górę i w dół, w dół i w górę (2P, 320/3P) Wejdź i wyjdź, wejdź i wyjdź (3P)
Kategoria użytkowania	A
Czy ma funkcję izolacji?	Bądź
Robocza temperatura otoczenia	-35 ℃ ~ 70 ℃
Trwałość mechaniczna (razy)	20000			dziesięć tysięcy
Żywotność elektryczna (razy)	3000	2000	1500	1000	1000	700	500
Spełnij kryterium	IEC/EN 60947-2, GB/T 14048.2

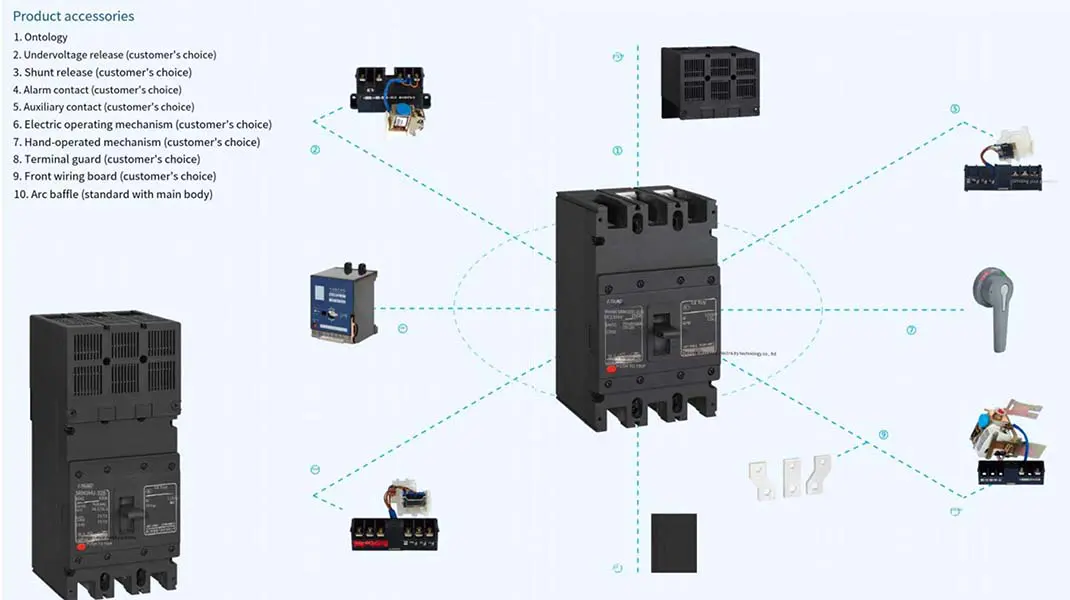

Załącznik	Oddzielne wzbudzenie, pomocnicze, alarmowe, ręczne i elektryczne
Uwierzytelnianie	CCC, CE, TUV
zmierz (długość × szerokość × wysokość) (mm)	180×76×126 (2 strony) 180×107×126 (3P)			250×124×165 (2 strony) 250×182×165 (3 strony)

Uwagi	Rama powłoki 320 jest podzielona na H: wysokowytrzymała, R: typ ograniczający prąd

ZEWNĘTRZNE

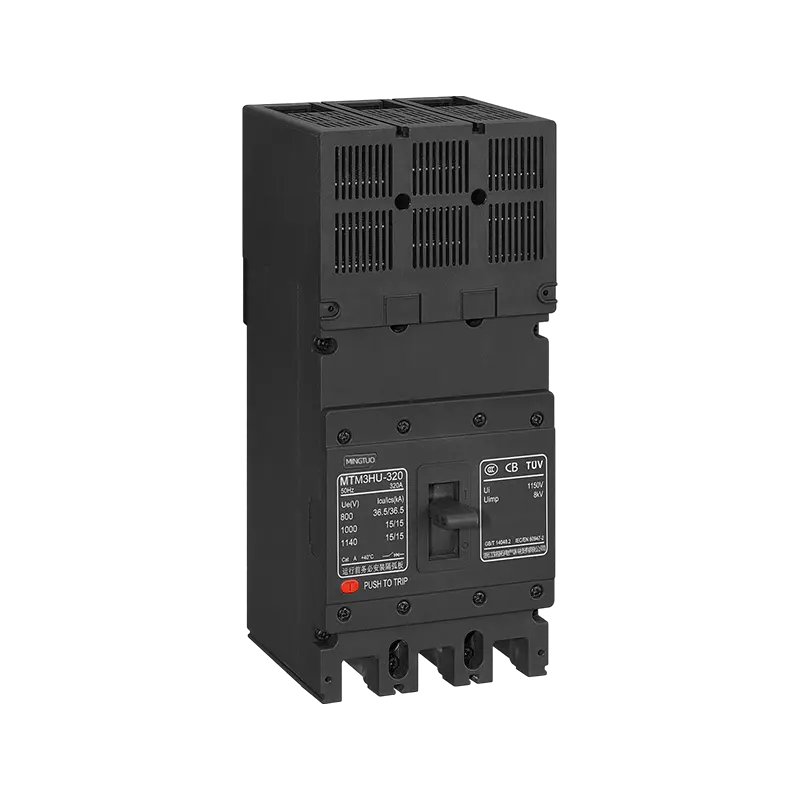

Rama skorupowa	SRM3HU-320				SRM3HU-400
Liczba biegunów	trzy				trzy
Znamionowe napięcie robocze Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Znamionowe napięcie izolacji Ui(V)					AC1150
Znamionowe napięcie udarowe wytrzymywane Uimp(kV)	osiem				12
Prąd znamionowy In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320				250, 280, 315, 320, 350, czterysta
Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA)	osiemy-five	50	36.5	10	osiemy-five	50	36.5	10
	jeden	!	jeden	jeden	100	60	50	15
Ics(kA) tryb podłączenia działającej zdolności wyłączania zwarciowego	Ics=100%Icu
Kategoria użytkowania	A
Czy ma funkcję izolacji?	Bądź
Robocza temperatura otoczenia	-35 ℃ ~ 70 ℃
Trwałość mechaniczna (razy)	20000				dziesięć tysięcy
Żywotność elektryczna (razy)	3000	3000	3000	2000	1000	1000	1000	700
Spełnij kryterium	IEC/EN 60947-2, GB/T 14048.2
Załącznik	Oddzielne wzbudzenie, pomocnicze, alarmowe, ręczne i elektryczne
Uwierzytelnianie	CCC, CE, TUV
zmierz (długość × szerokość × wysokość) (mm)	180×107×126 (3P)				250×182×165 (3 strony)

Uwagi	Rama powłoki 320 jest podzielona na H: wysokowytrzymała, R: typ ograniczający prąd

ZEWNĘTRZNE
Rama skorupowa	SRM3HU-630				SRM3HU-800
Liczba biegunów	trzy				trzy
Znamionowe napięcie robocze Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Znamionowe napięcie izolacji Ui(V)					AC1150
Znamionowe napięcie udarowe wytrzymywane Uimp(kV)	12				12
Prąd znamionowy In(A)	500 630				700, osiemset
Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA)	osiemy-five	50	36.5	10	osiemy-five	50	36.5	10
	100	60	50	15	100	60	50	15
Ics(kA) tryb podłączenia działającej zdolności wyłączania zwarciowego	Ics=100%Icu
Kategoria użytkowania	A
Czy ma funkcję izolacji?	Bądź
Robocza temperatura otoczenia	-35 ℃ ~ 70 ℃
Trwałość mechaniczna (razy)	5000				dziesięć tysięcy
Żywotność elektryczna (razy)	1000	1000	1000	700	1000	1000	1000	700
Spełnij kryterium	IEC/EN 60947-2, GB/T 14048.2
Załącznik	Oddzielne wzbudzenie, pomocnicze, alarmowe, ręczne i elektryczne
Uwierzytelnianie	CCC, CE, TUV
zmierz (długość × szerokość × wysokość) (mm)	250×182×165 (3 strony)				250×182×165 (3 strony)

ZEWNĘTRZNE

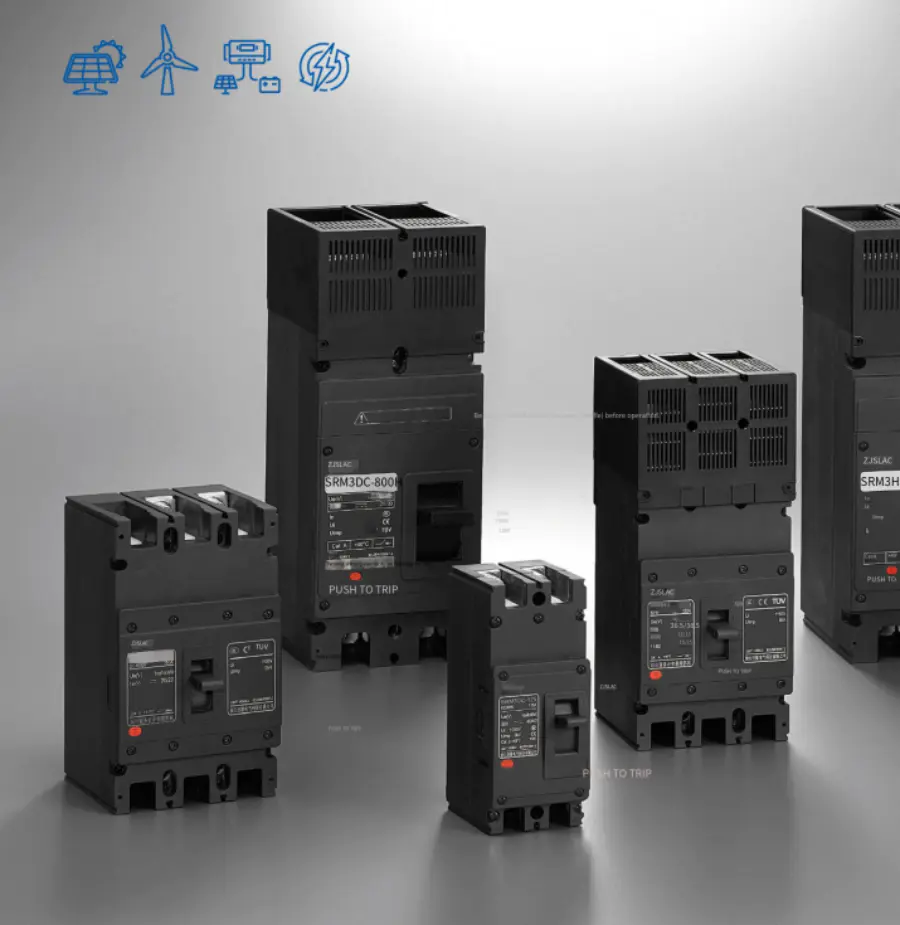

Rama skorupowa	Model SRM3DC-320			SRM3DC-800
Liczba biegunów	2-trzy			2-trzy
Znamionowe napięcie robocze Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Znamionowe napięcie izolacji Ui(V)	DC1250		DC1500	DC1500
Znamionowe napięcie udarowe wytrzymywane Uimp(kV)	osiem		12	12
Prąd znamionowy In(A)	63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350			225, 250, 315, 350, czterysta
Znamionowa graniczna zdolność wyłączania zwarciowego Icu (kA)	50	20	20	65	35	15	15 (ciąg 2-biegunowy) 20 (łańcuch 3-biegunowy)
	jeden	jeden	/	70	40	20	20 (2-biegunowe) 25 (łańcuch 3-biegunowy)
Ics(kA) tryb podłączenia działającej zdolności wyłączania zwarciowego	Ics=100%Icu
Kategoria użytkowania	A
Czy ma funkcję izolacji?	Bądź
Robocza temperatura otoczenia	-35 ℃ ~ 70 ℃
Trwałość mechaniczna (razy)	20000			dziesięć tysięcy
Żywotność elektryczna (razy)	3000	2000	1500	1000	1000	700	500
Spełnij kryterium	IEC/EN 60947-2, GB/T 14048.2
Załącznik	Oddzielne wzbudzenie, pomocnicze, alarmowe, ręczne i elektryczne
Uwierzytelnianie	CCC, CE, TUV
zmierz (długość × szerokość × wysokość) (mm)	180×76×126(2P) 180×107×126(3P)			250 × 124 × 165 (2 strony) 250×182×165(3P)
