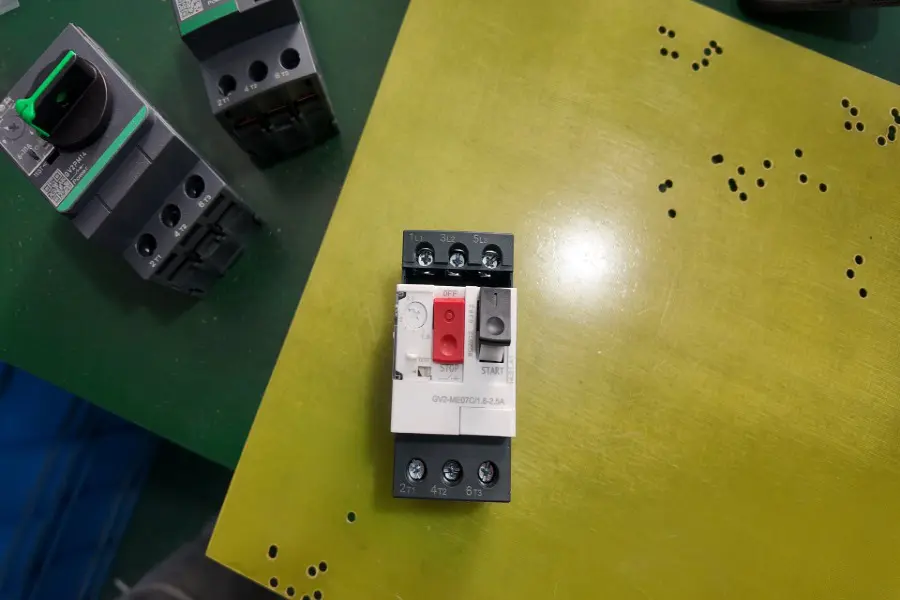

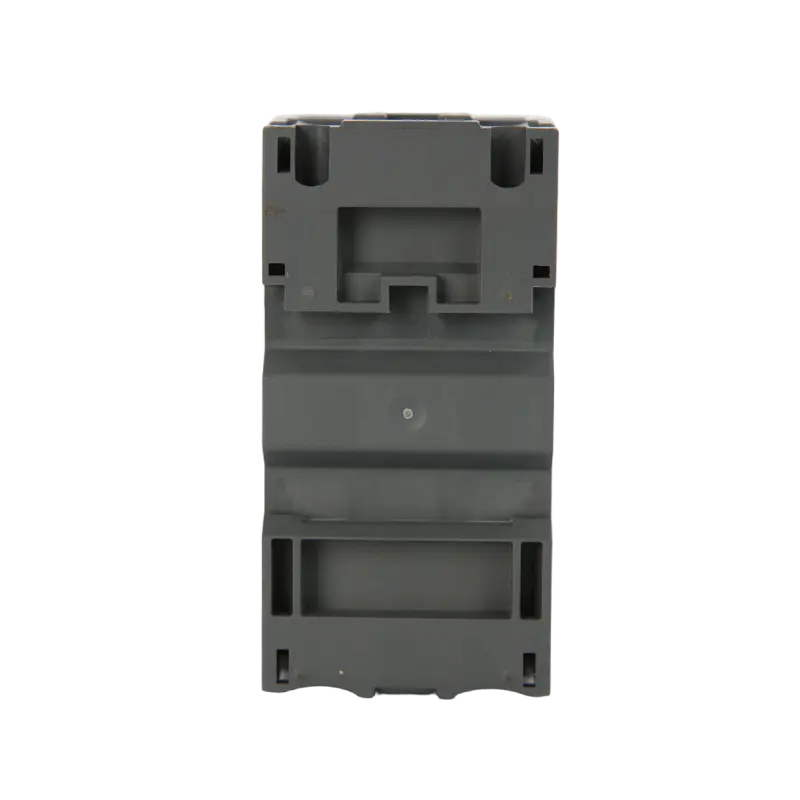

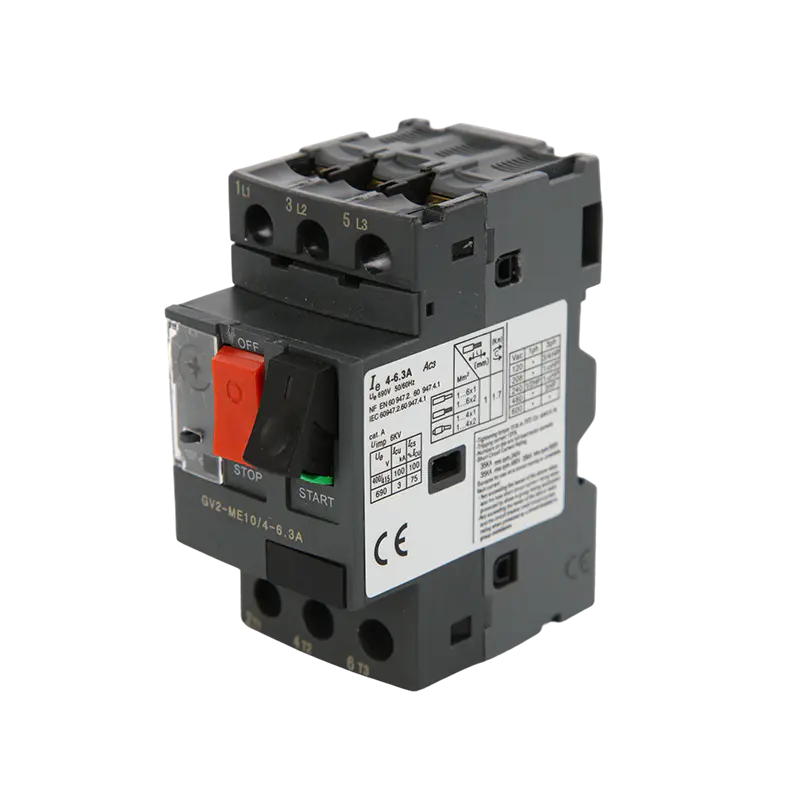

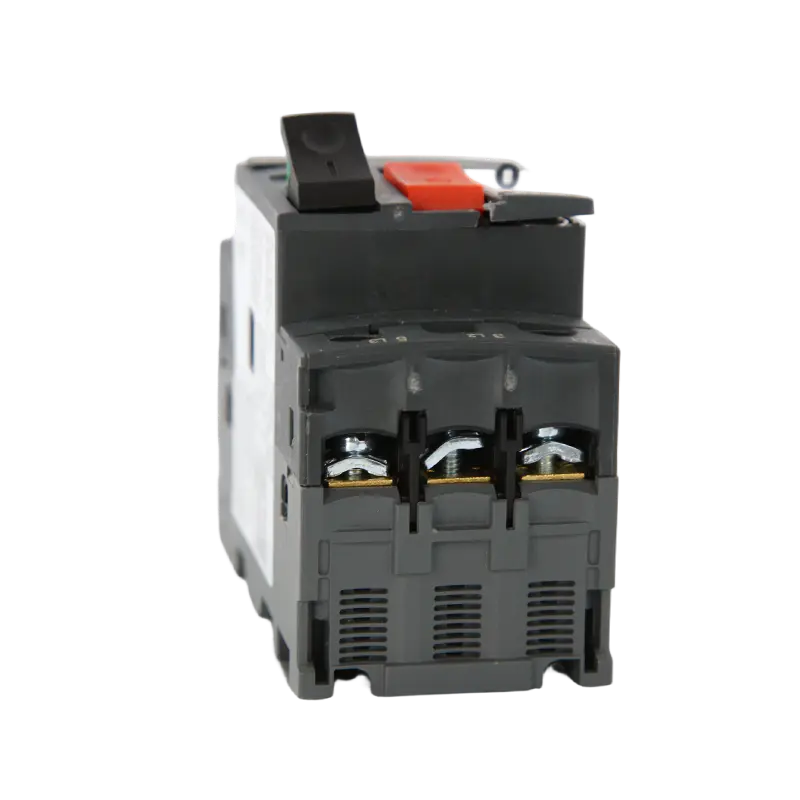

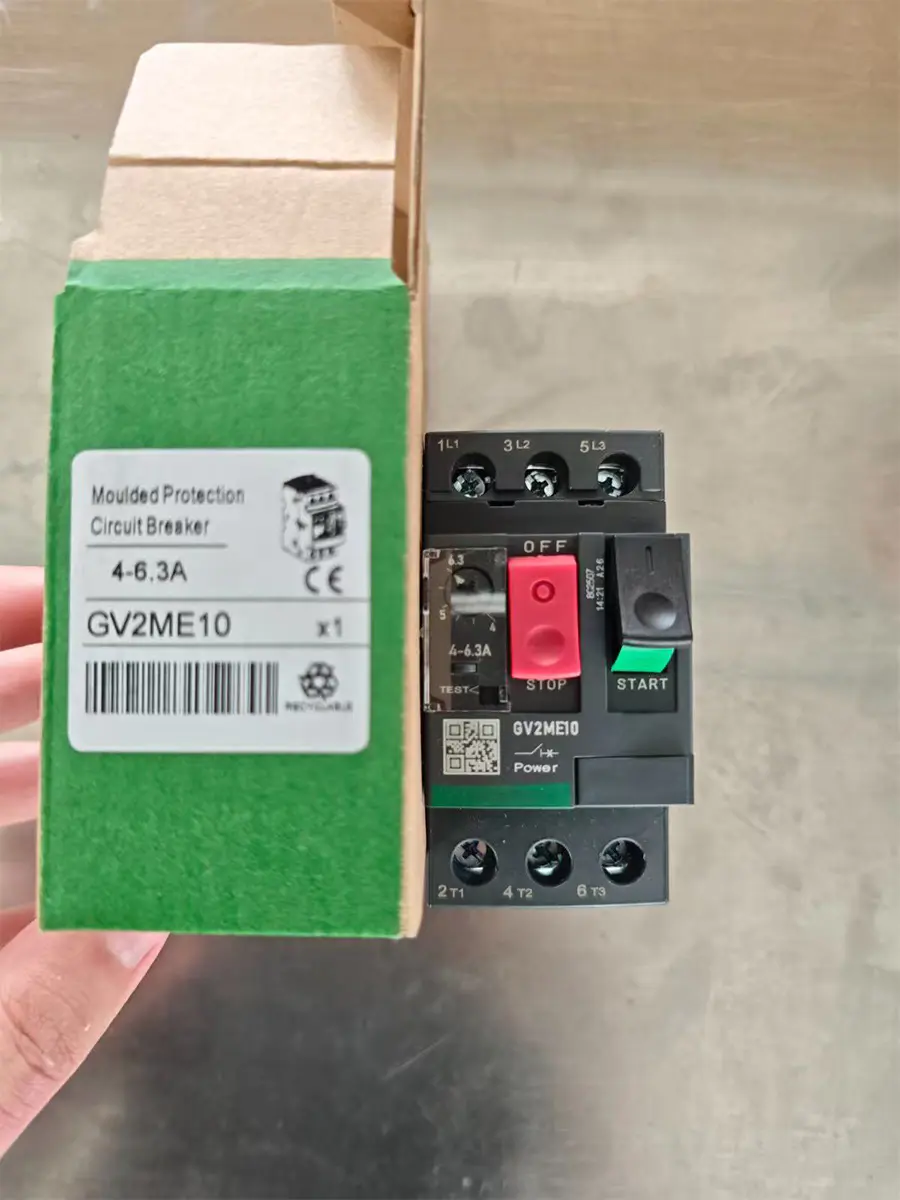

Opis:
Zestaw do ochrony silnika MT-GV2 integruje wysokowydajny wyłącznik kompaktowy (MCCB) z zabezpieczeniem silnika serii GV2, tworząc kompleksowe rozwiązanie zabezpieczające obwody silnika niskiego napięcia. Ta kombinacja chroni silniki przed zwarciami, przeciążeniami i utratą fazy, zapewniając jednocześnie płynną pracę w środowiskach przemysłowych.
Wykonany z trwałych materiałów termoutwardzalnych i zaprojektowany z myślą o kompaktowej instalacji, system ten idealnie nadaje się do centrów sterowania silnikami, paneli maszynowych i konfiguracji automatyki przemysłowej. Zapewnia precyzyjną ochronę silników w zakresie od 0,1 A do 32 A, z łatwą instalacją i intuicyjną obsługą dla personelu konserwacyjnego.
| | |
Aplikacje:
Zestaw MT-GV2 jest szeroko stosowany w sektorach przemysłowych i komercyjnych, aby zapewnić ciągłą i niezawodną pracę silnika. Typowe przypadki użycia obejmują:
Pompy, sprężarki i wentylatory
Przenośniki i urządzenia do transportu materiałów
Obrabiarki i linie technologiczne
Maszyny rolnicze i spożywcze
Systemy napędzane silnikami wykorzystującymi energię odnawialną
 |  |
 |  |
Zasada działania:
Wyłącznik silnika ma funkcję zabezpieczenia przed przeciążeniem i zwarciem. Przeciążenie osiąga się poprzez podgrzanie i zgięcie paska bimetalicznego, wyłączenie górnego mechanizmu wyzwalającego i zabezpieczenie linii. W porównaniu z wyłącznikami termomagnetycznymi w obudowie formowanej, ma wyższą dokładność, mniejszy prąd i dokładniejszą ochronę. Praktyczna ochrona silnika. Ochronę przed zwarciem osiąga się poprzez generowanie siły magnetycznej Lorentza przez cewkę, a żelazny rdzeń jest napędzany siłą magnetyczną w celu uruchomienia mechanizmu wyzwalającego, który otwiera wyłącznik, odłącza obwód i chroni silnik. Jest powszechnie używany do ochrony przed wysokim prądem podczas rozruchu silnika.

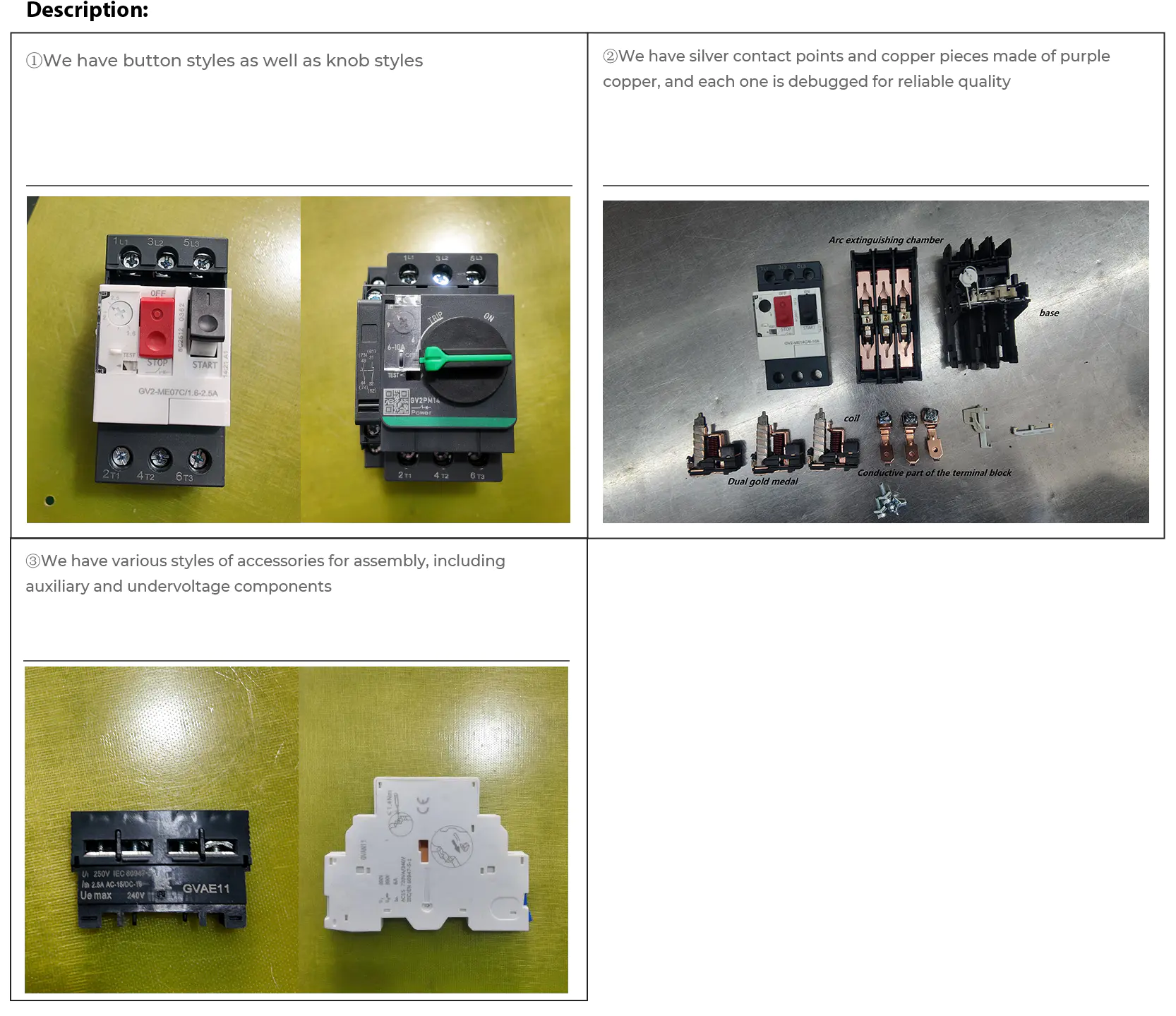

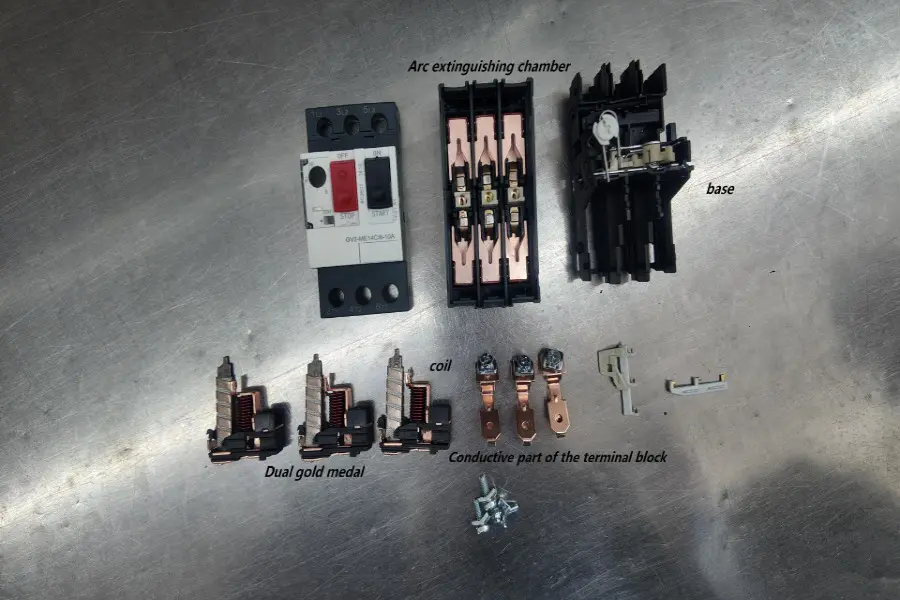

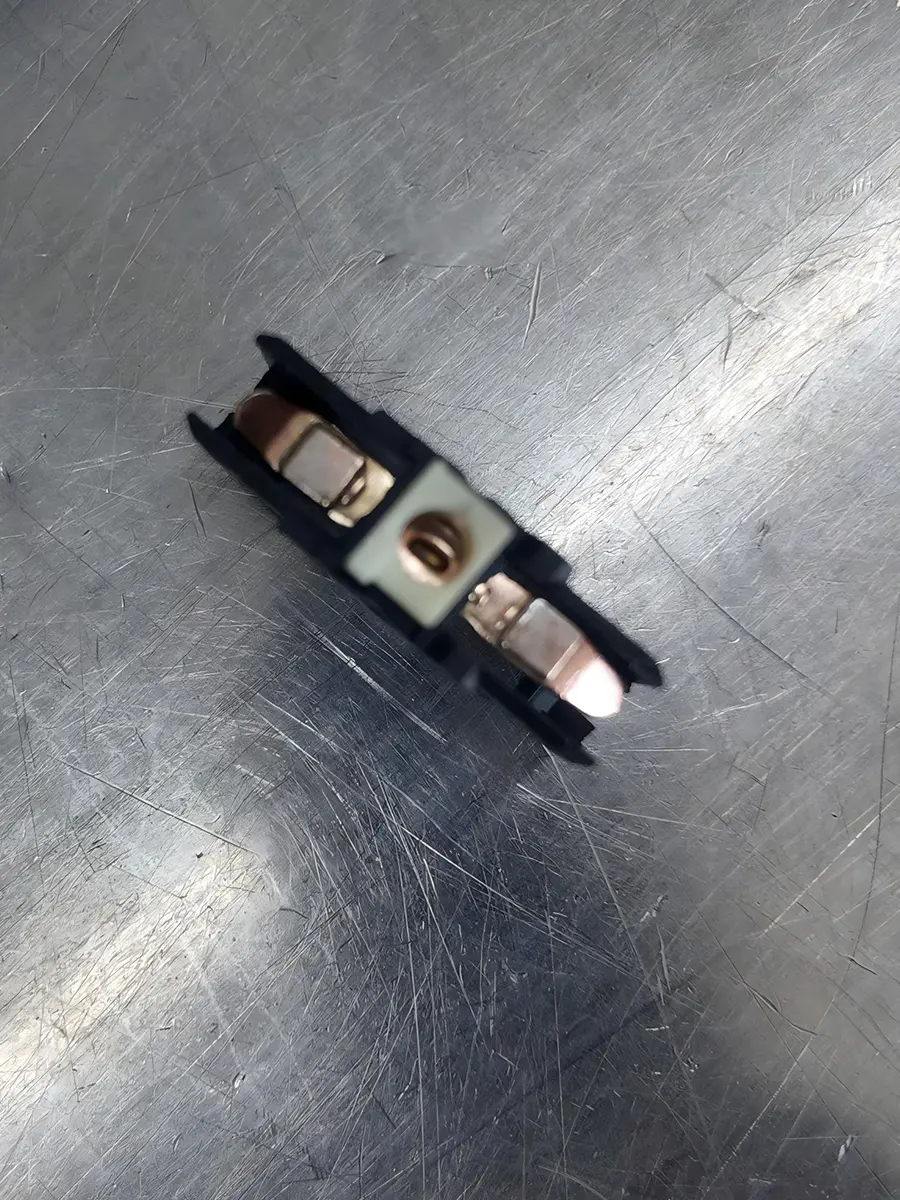

Movingcontact

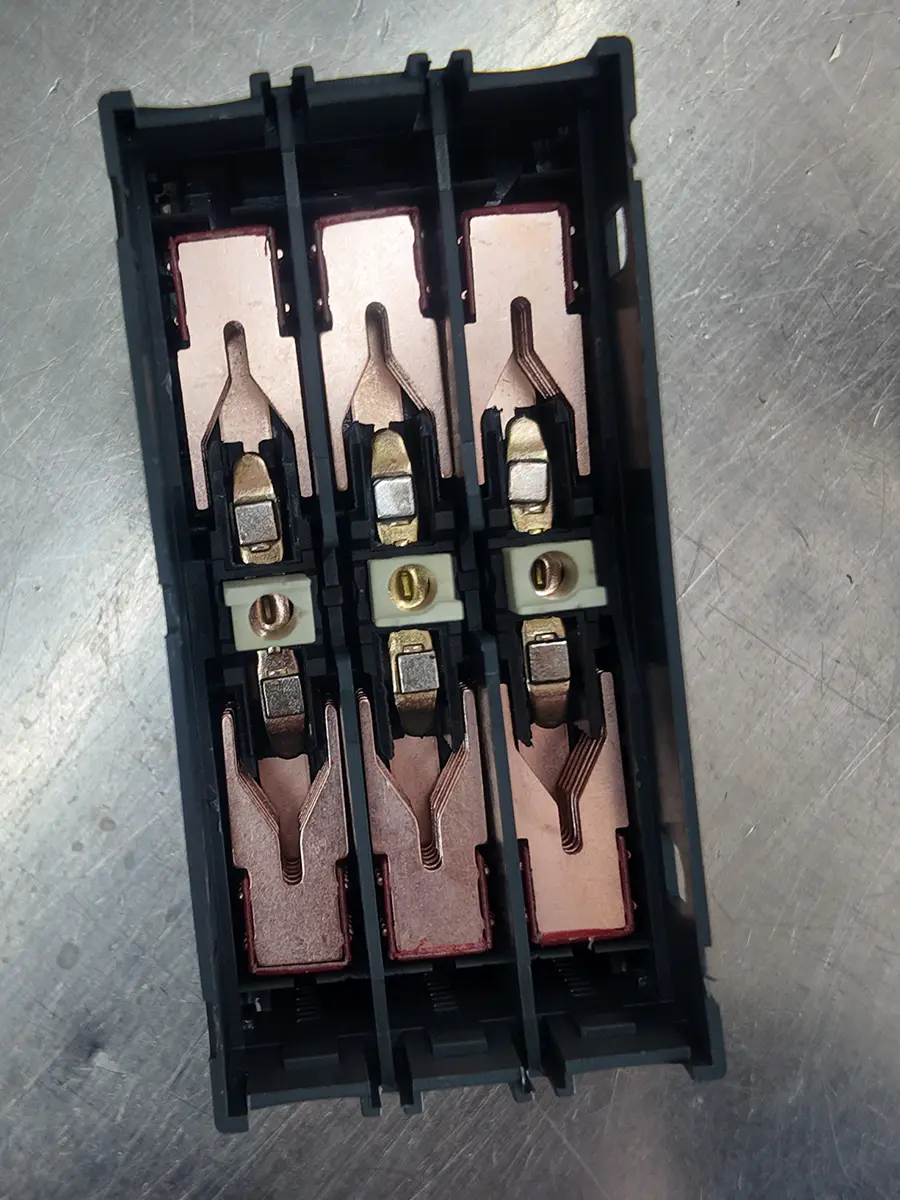

arcextinguishingchamber

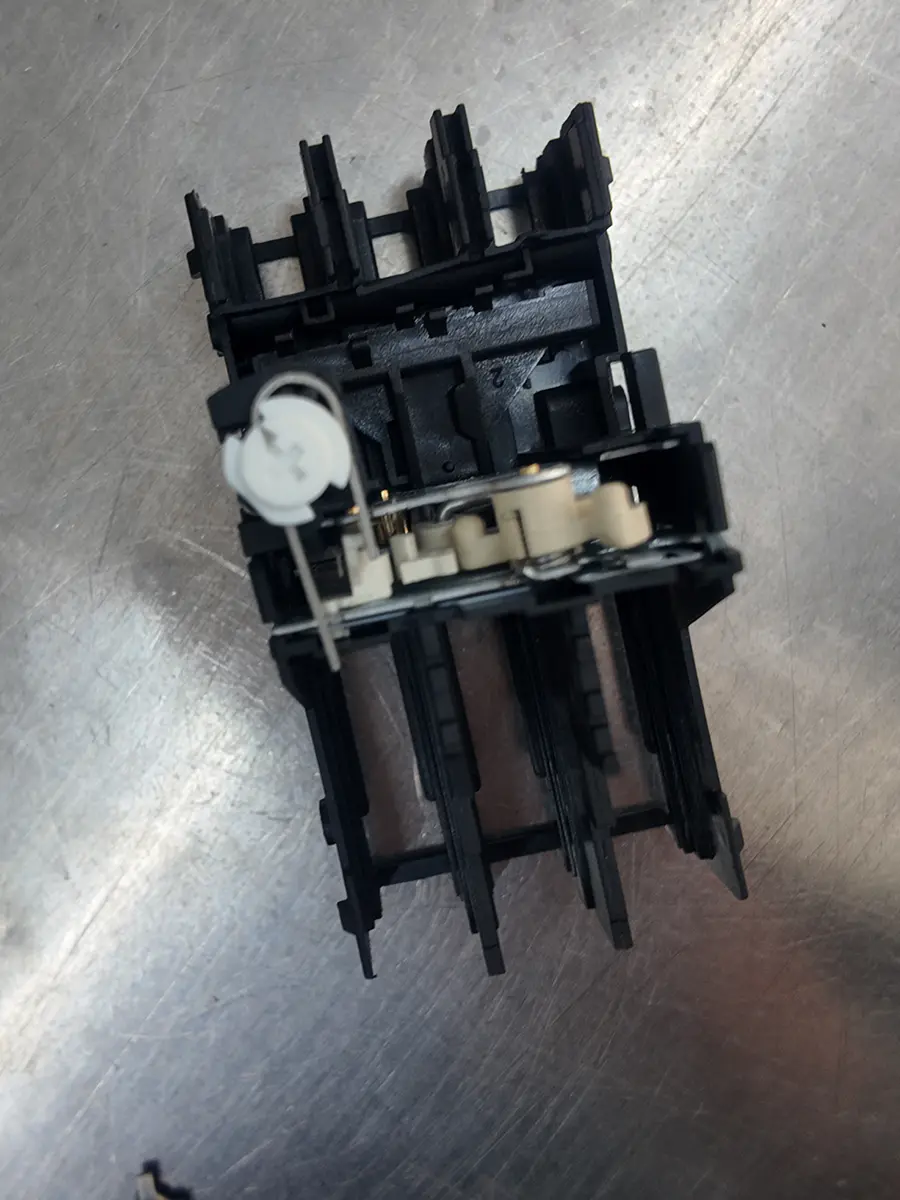

base

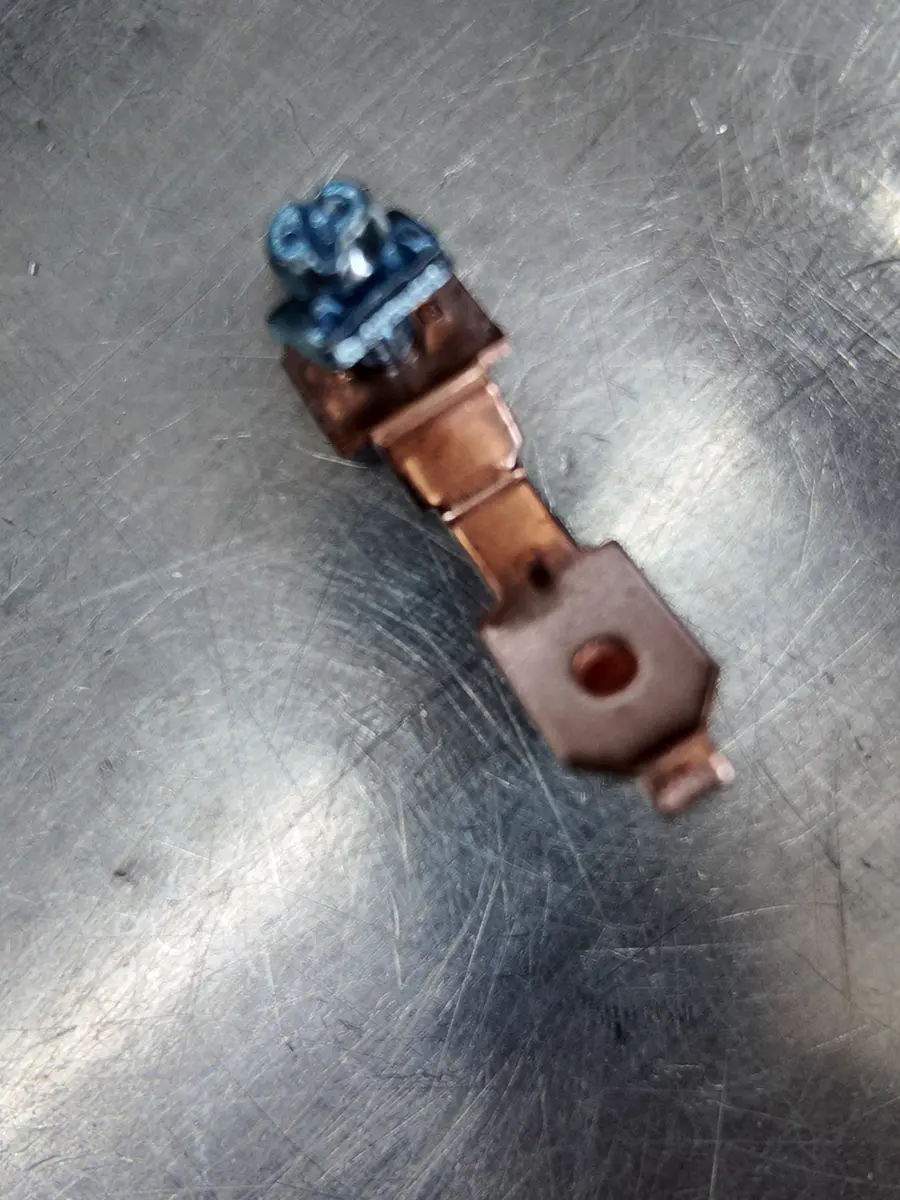

conductivpartoftheterminalblock

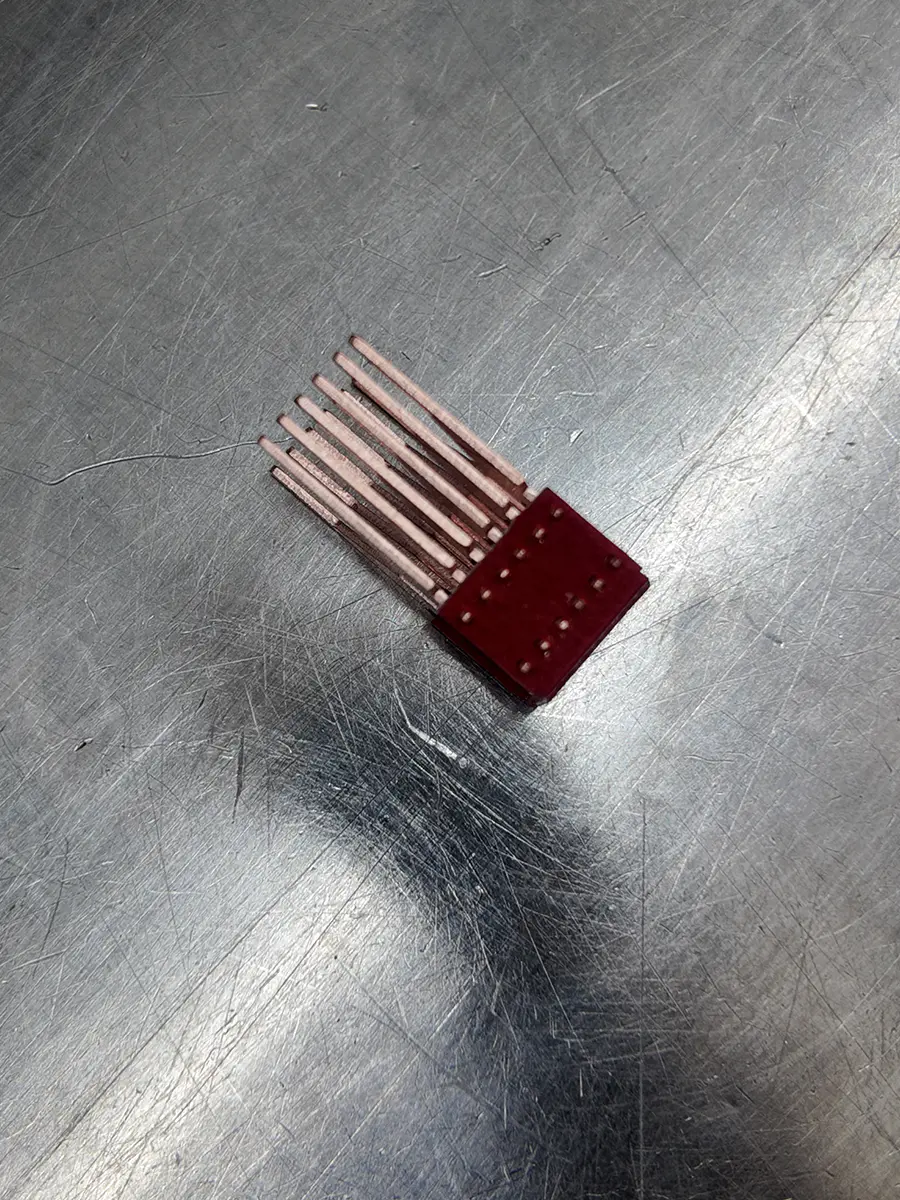

DJI_20260111145146_0084_D

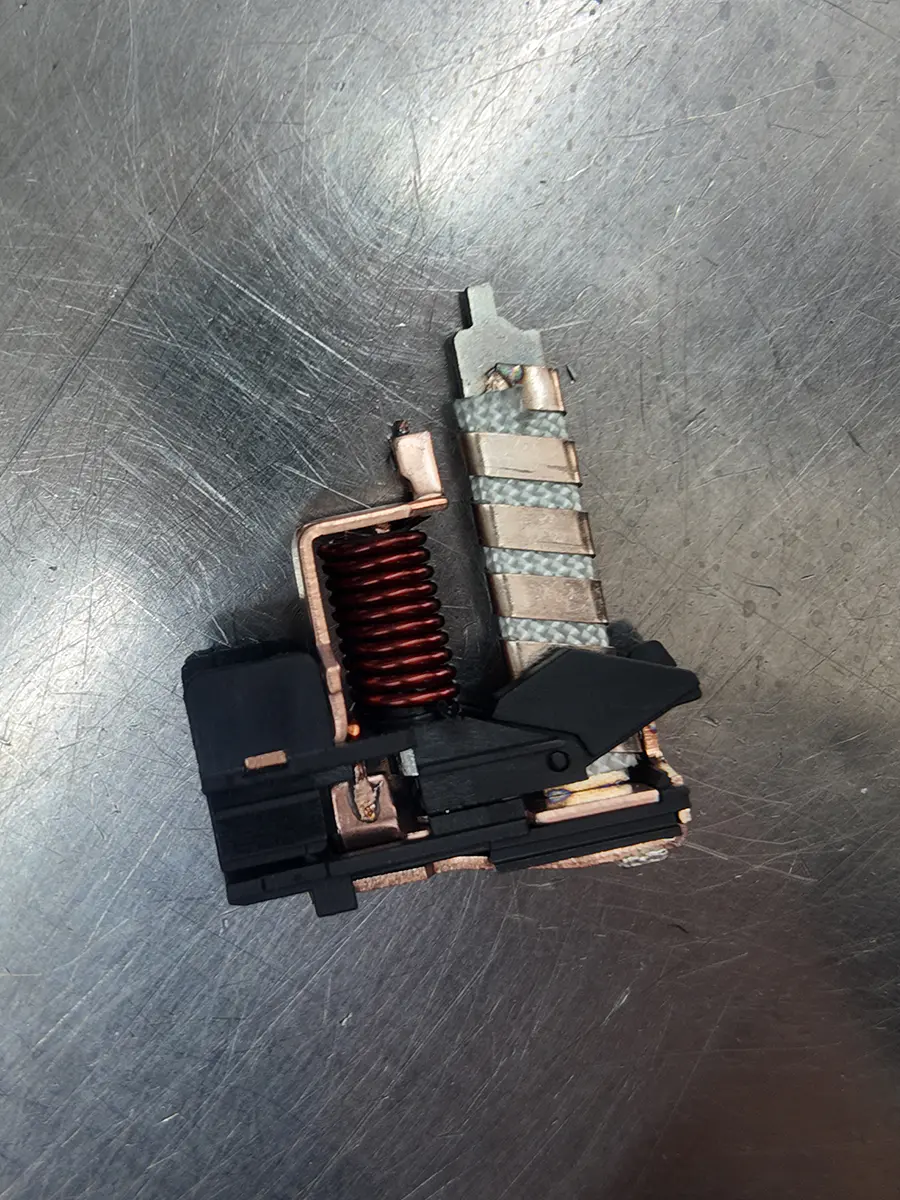

Dualgoldmedalcoil

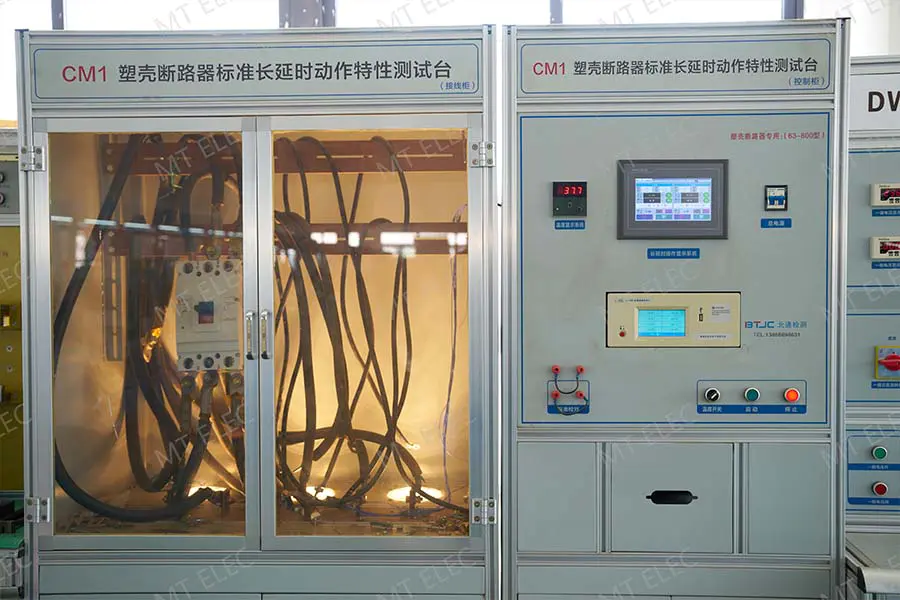

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Aby zapewnić bezpieczeństwo transportu, nasze produkty elektryczne eksportujemy w wzmocnionych drewnianych skrzyniach. Skrzynie poddawane są obróbce cieplnej i posiadają znak ISPM-15, umożliwiający szybką odprawę celną. Podwyższona podstawa ułatwia obsługę wózka widłowego, a wewnętrzne amortyzujące mocowanie gwarantuje, że produkty dotrą na miejsce w nienaruszonym stanie. Wszystkie skrzynki zewnętrzne są wyraźnie oznakowane i spełniają międzynarodowe standardy logistyczne.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Modelkaka produktu | Aktualny zakres | Silnik trójfazowy |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6 A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5 A | 0,75 kW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Model | Aktualny zakres | Prąd wyzwalający | Wspieranie Załączniki |
| GV2-ME01C | 0,1 A ~ 0,16 A | 1,5A | Styk montowany z boku: GV-AE1 |
| GV2-ME02C | 0,16 A ~ 0,25 A | 2,4A | |
| GV2-ME03C | 0,25 A ~ 0,4 A | 5A | |
| GV2-ME04C | 0,4A ~ 0,63A | 8A | |
| GV2-ME05C | 0,63A ~ 1A | 13A | |
| GV2-ME06C | 1A ~ 1,6A | 22,5A | |
| GV2-ME07C | 1,6 A ~ 2,5 A | 33,5A | |
| GV2-ME08C | 2,5A ~ 4A | 51A | |
| GV2-ME10C | 4A ~ 6,3A | 78A | |
| GV2-ME14C | 6A ~ 10A | 138A | |
| GV2-ME16C | 9A ~ 14A | 170A | |
| GV2-ME20C | 13A ~ 18A | 223A | |
| GV2-ME21C | 17A ~ 23A | 327A | |
| GV2-ME22C | 20A ~ 25A | 327A | |
| GV2-ME32C | 24A ~ 32A | 416A |

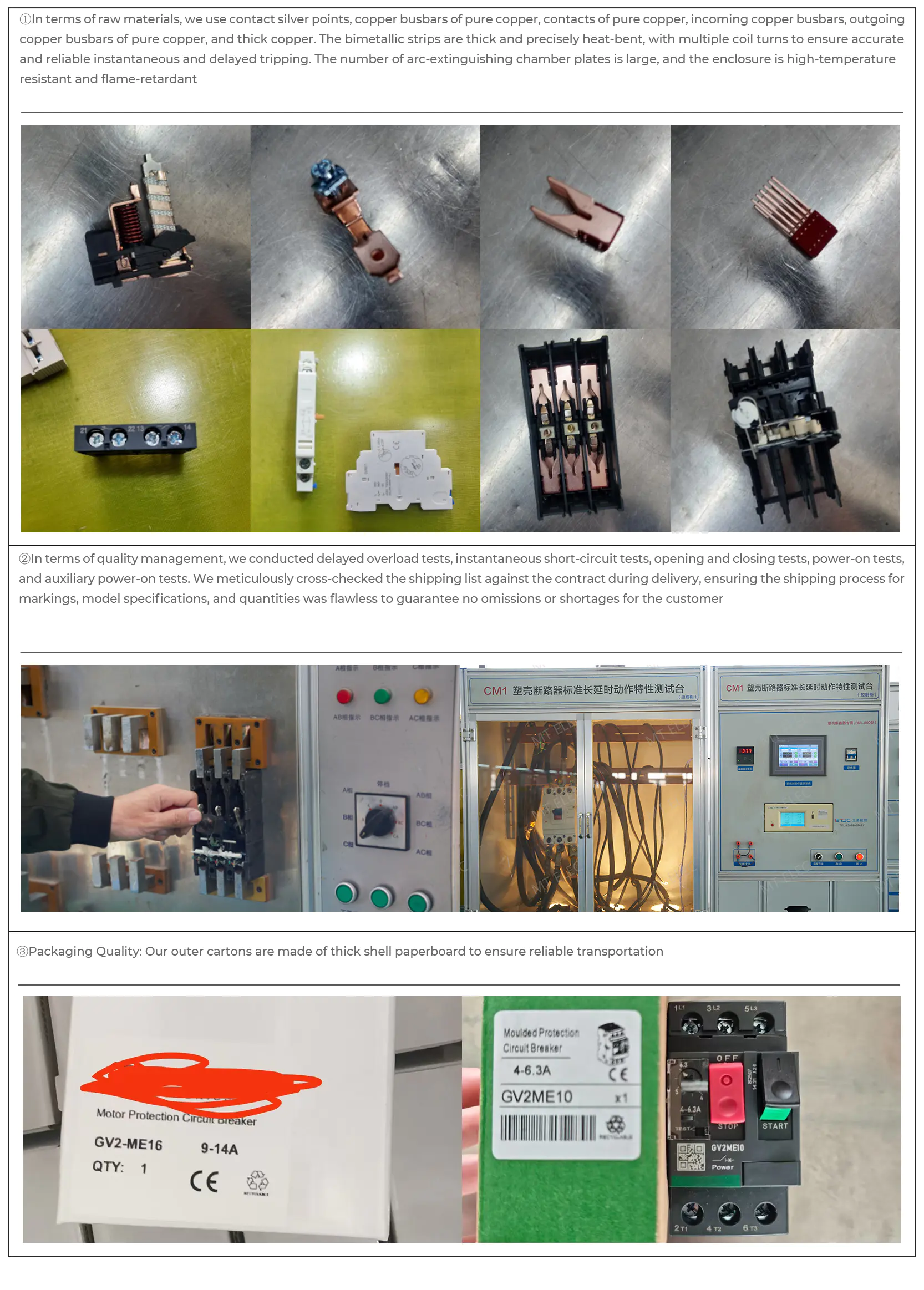

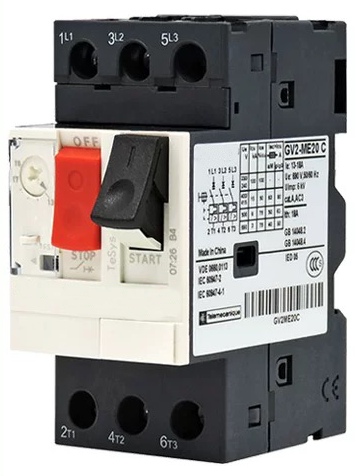

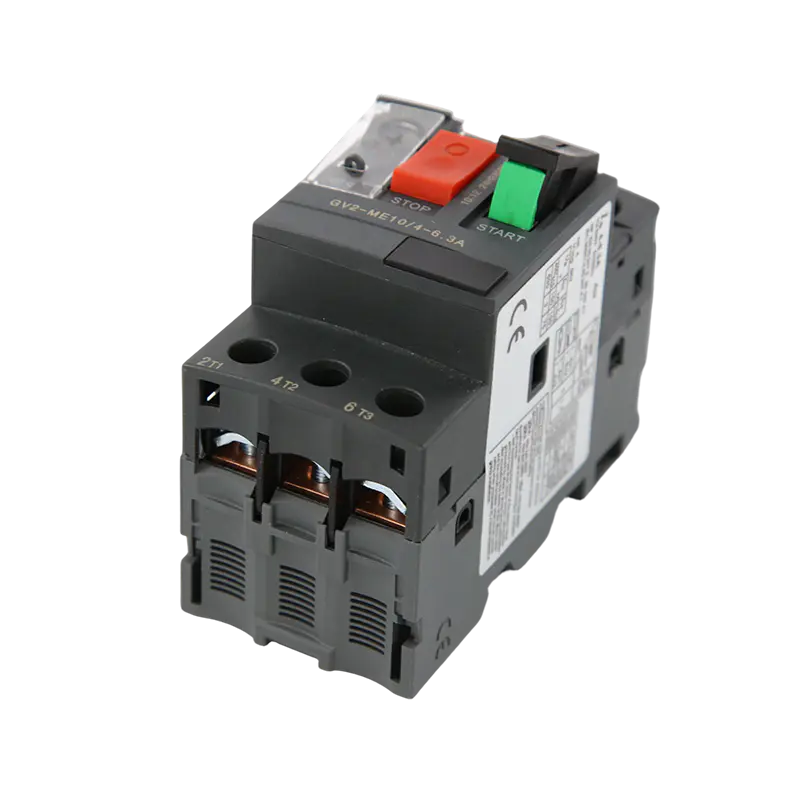

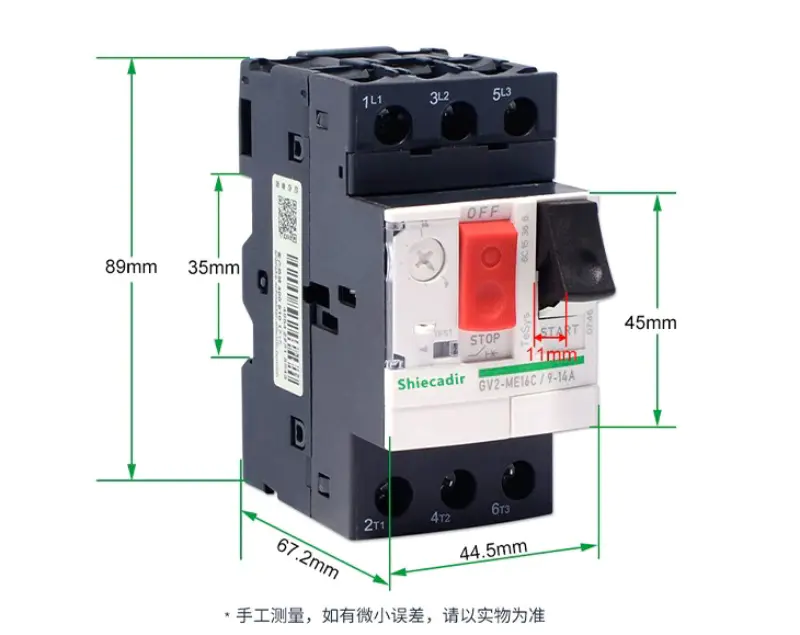

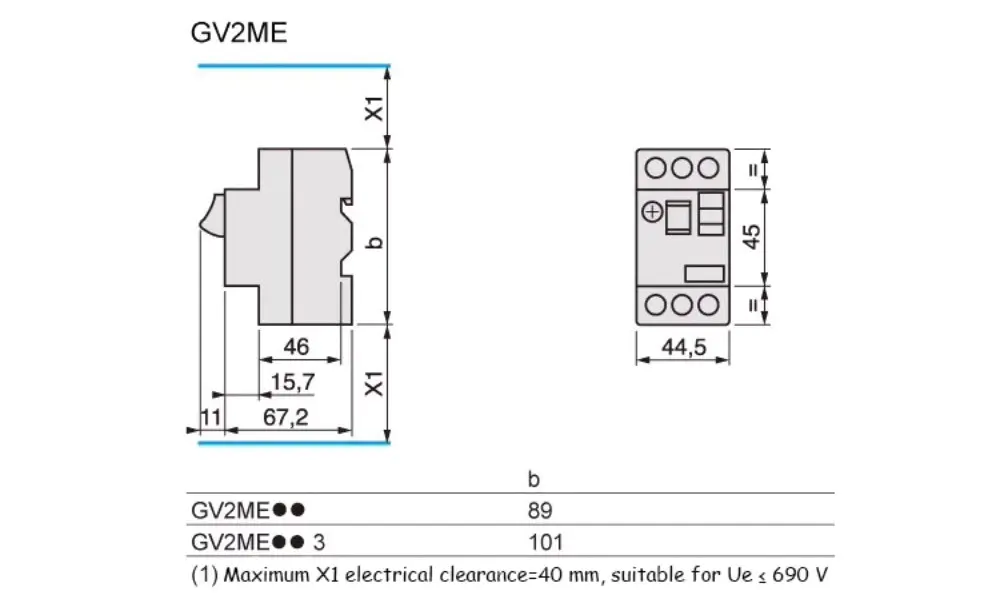

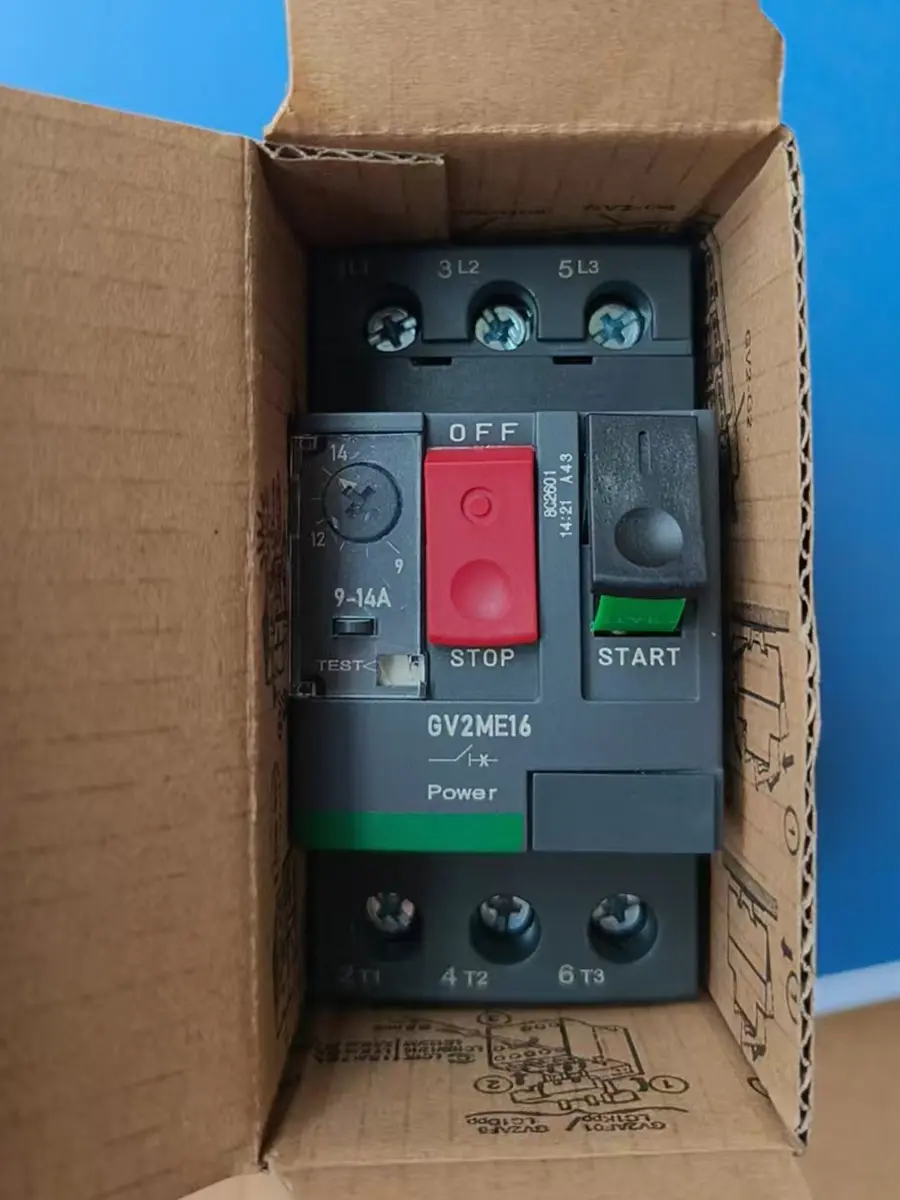

Wyłącznik silnikowy GV2ME z termiczną ochroną magnetyczną
| 50/60 Hz, klasa AC-3 Standardowa moc znamionowa silnika trójfazowego | Zakres ustawień zwalniania na gorąco (A) |
Magnetyczny prąd wyzwalający Identyfikator ±20% (A) | Iprąd z obudową (A) | Model | Waga (kg) | |||
| 230 V (kW) | 400 V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1,6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
MT-M1 Cyfrowy elektroniczny wyłącznik MCCB, 100-800A, 3/4P, 50kA, wyłącznik automatyczny sterowany mikroprocesorem
MT-NSX 2P 100A-1600A Wyłącznik automatyczny AC w obudowie formowanej do dystrybucji przemysłowej i komercyjnej
Stycznik IEC AC 32 A 110 V, 3-biegunowy przekaźnik mocy elektrycznej
Wysuwny wyłącznik powietrzny MT 2000–3200A do dystrybucji niskiego napięcia

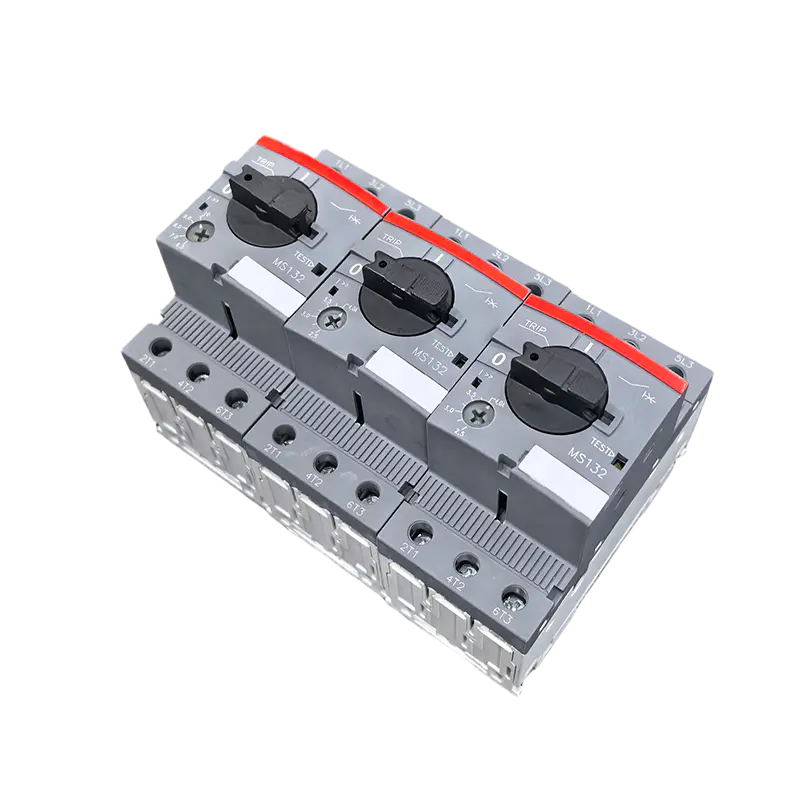

Ochrona silnika MT-MS132
