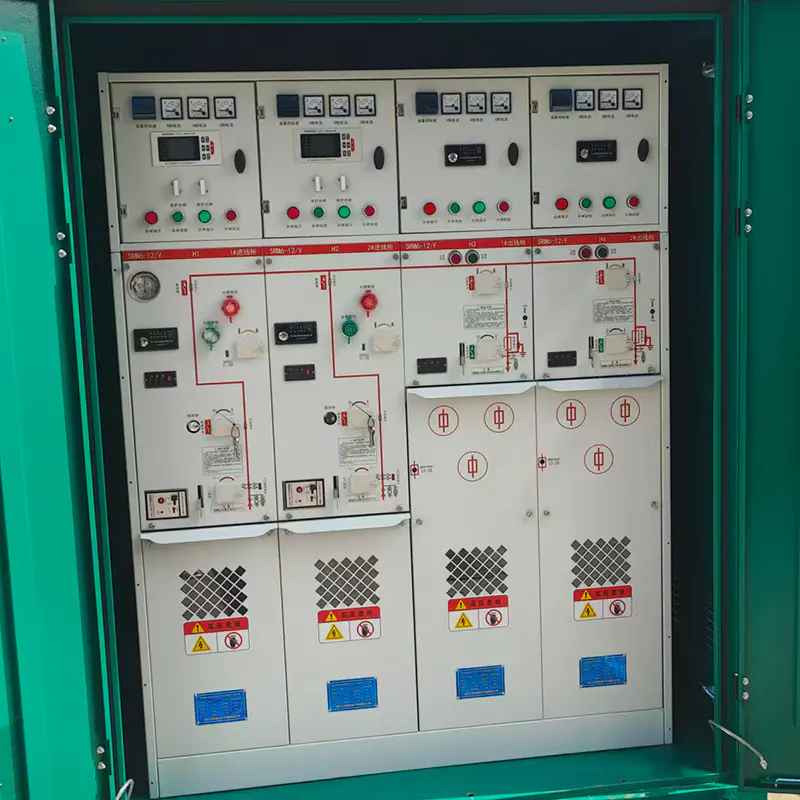

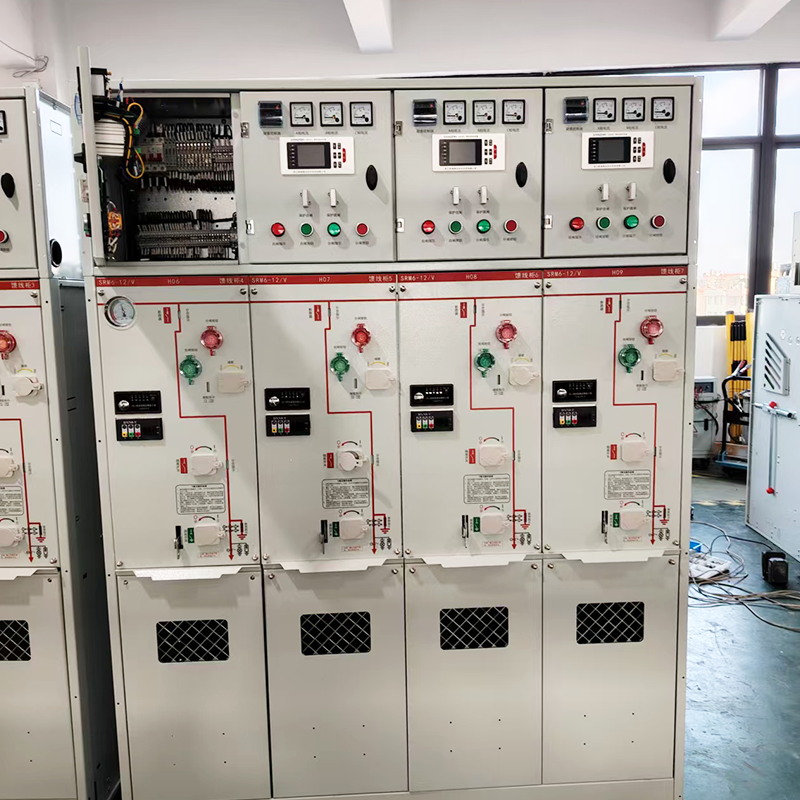

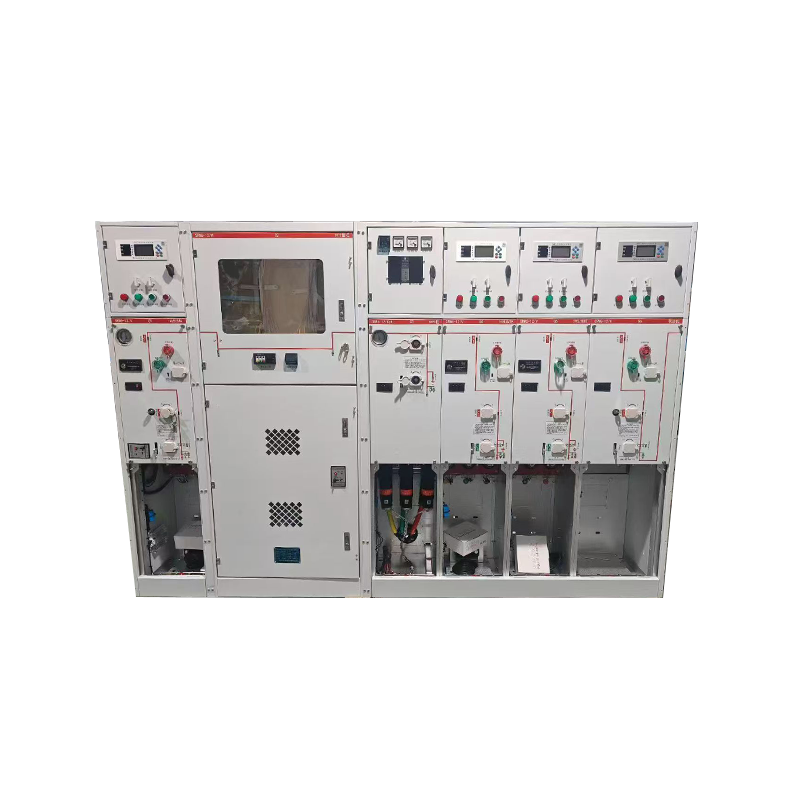

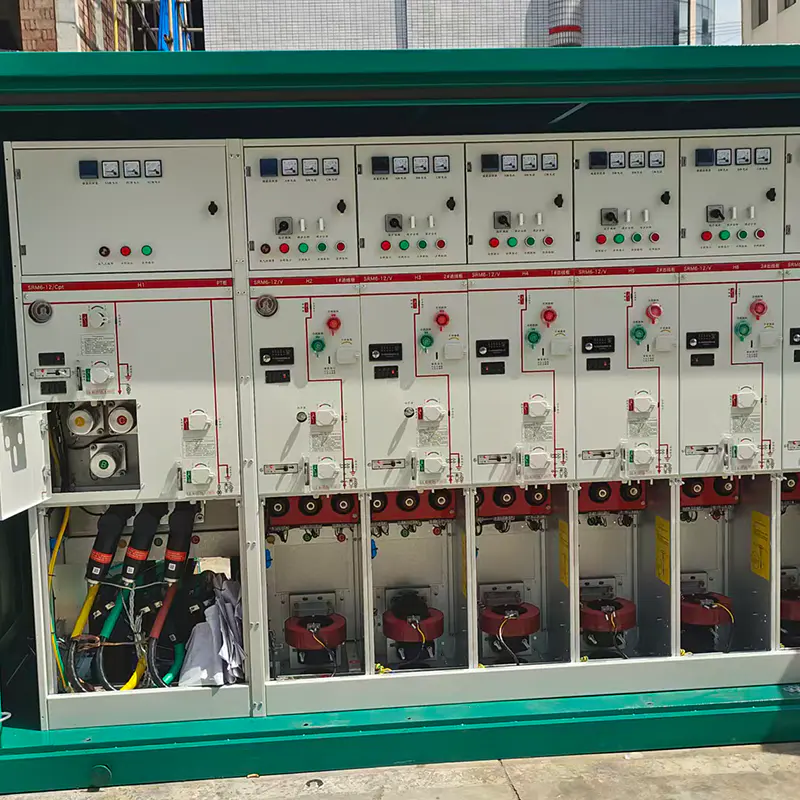

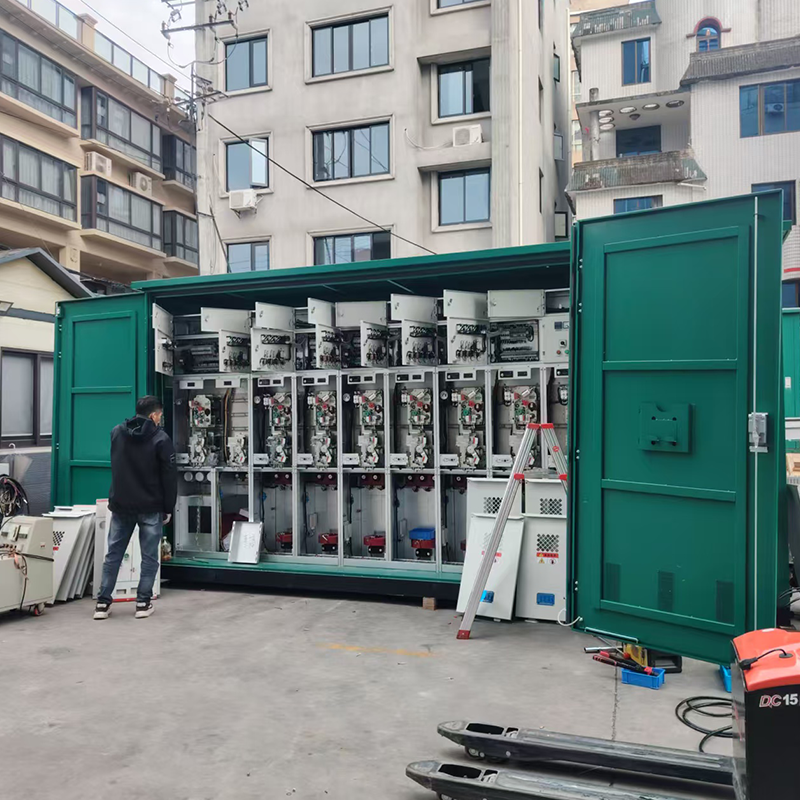

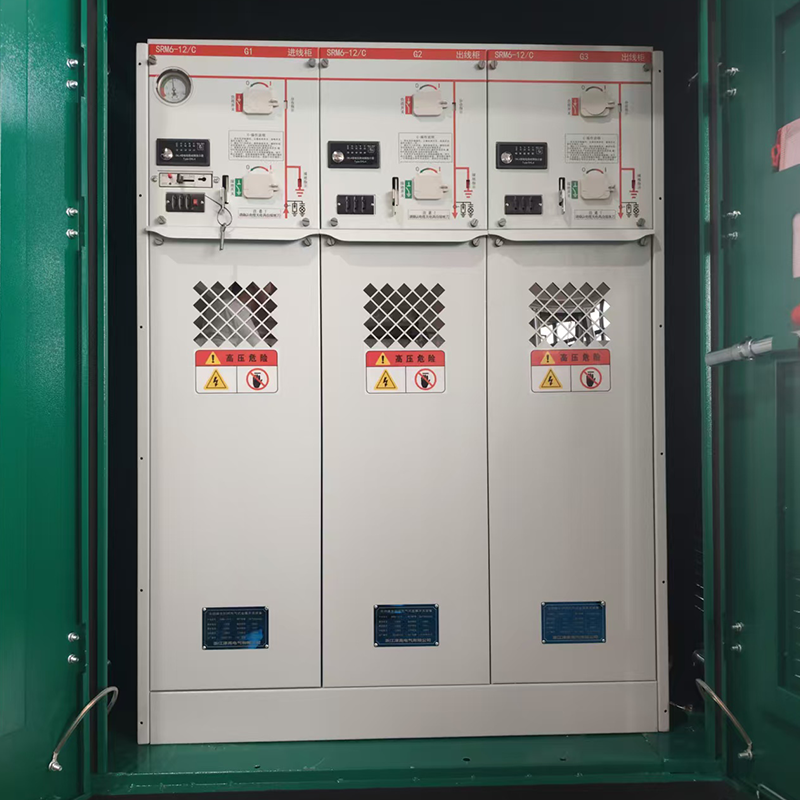

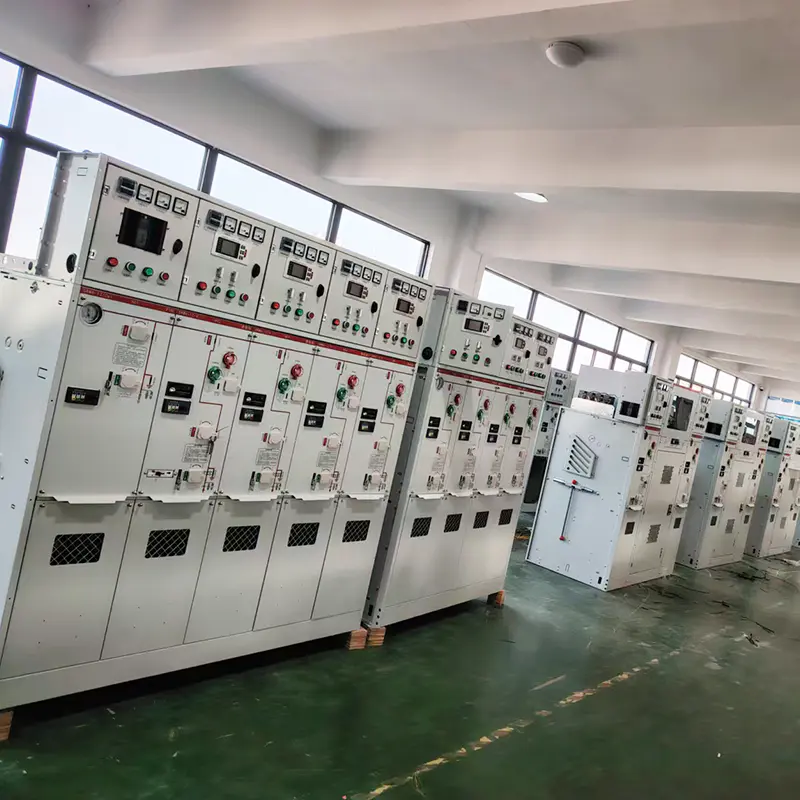

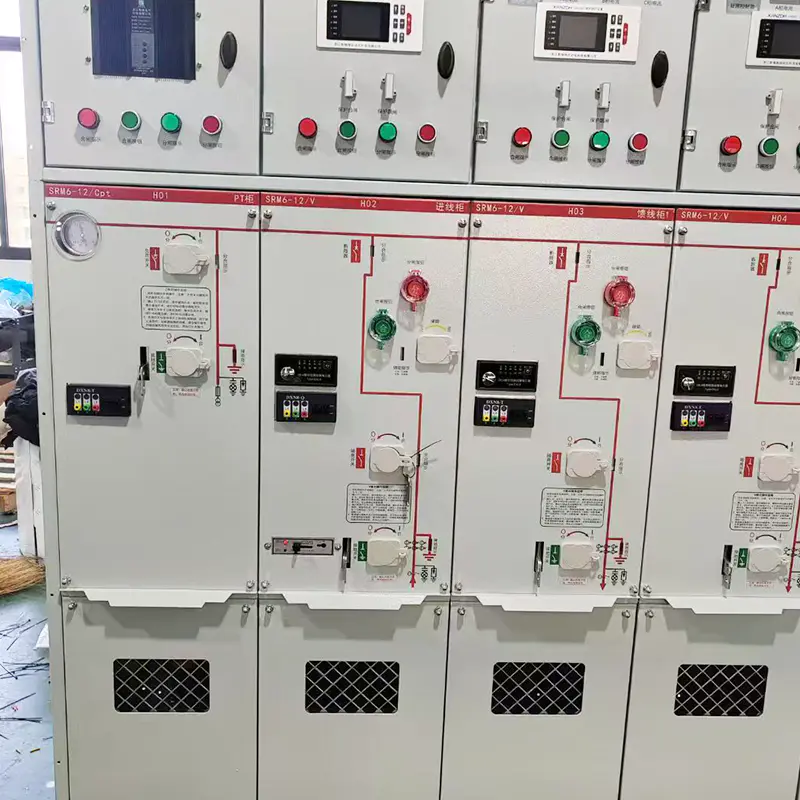

W pełni szczelna rozdzielnica w izolacji gazowej 10 kV wprowadzona na rynek przez Zhejiang Mingtuo Electric Technology to kompaktowy i niezawodny sprzęt dystrybucyjny średniego napięcia dla miejskich i wiejskich systemów dystrybucji energii 10 kV. Zoptymalizowany w oparciu o scenariusze zasilania głównego nurtu sieci pierścieniowej, przyjmuje zintegrowaną konstrukcję modułową, obsługuje suche powietrze i podwójne media izolacyjne SF6, a także charakteryzuje się niewielkimi rozmiarami, dużymi możliwościami dostosowania do środowiska i wysokim bezpieczeństwem. Stosowany jest głównie do zasilania sieci pierścieniowej, dystrybucji mocy terminali i przełączania obciążenia na obszarach mieszkalnych, kompleksach handlowych, parkach przemysłowych i projektach rekonstrukcji miejskich sieci dystrybucyjnych i może działać stabilnie przez długi czas w środowiskach wewnętrznych i zewnętrznych.
Parametry techniczne
| Element parametru | Specyfikacja techniczna |
| Napięcie znamionowe | 12kV (adaptacja systemu 10kV) |
| Prąd znamionowy | 630A / 1250A (opcjonalnie) |
| Krótkotrwały prąd wytrzymywany (3 s) | 20kA / 25kA (opcjonalnie) |
| Środek izolujący | Suche powietrze / gaz SF6 (opcjonalnie) |
| Stopień ochrony | IP67 (cała obudowa) |
| Środowisko operacyjne | Temperatura otoczenia: -30 ℃ ~ 55 ℃; Wilgotność względna: ≤95% (bez kondensacji); Wysokość: ≤2000m; Dostosuj się do zewnętrznych, odpornych na deszcz, pył i wilgotnych warunków pracy |
