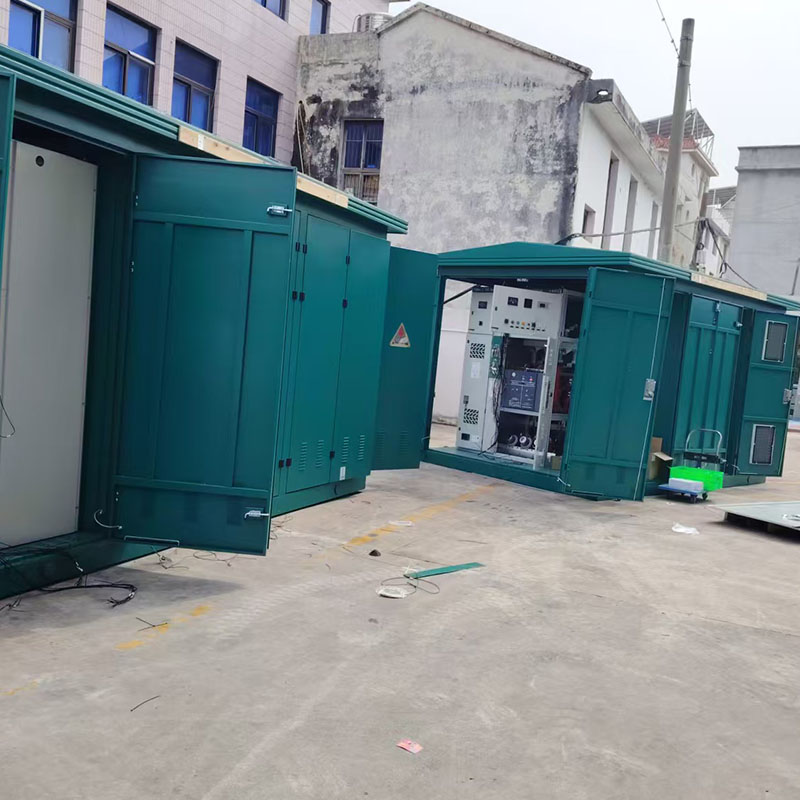

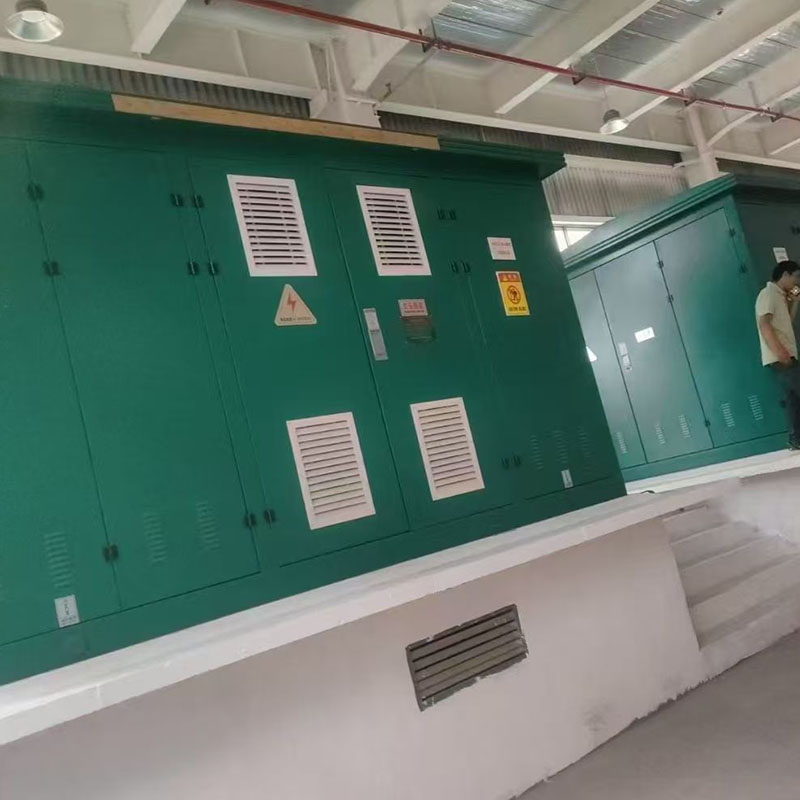

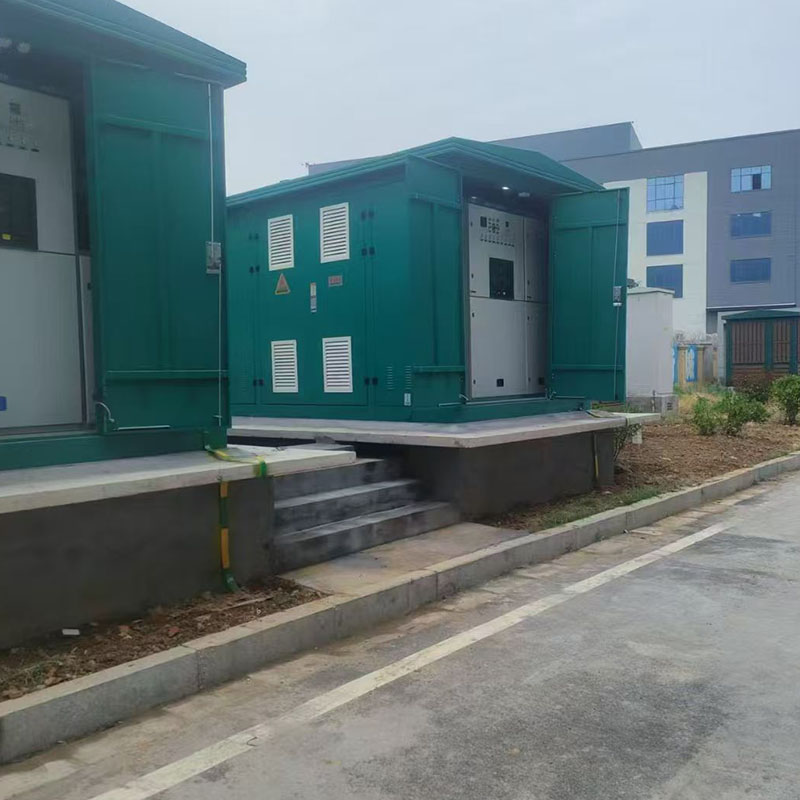

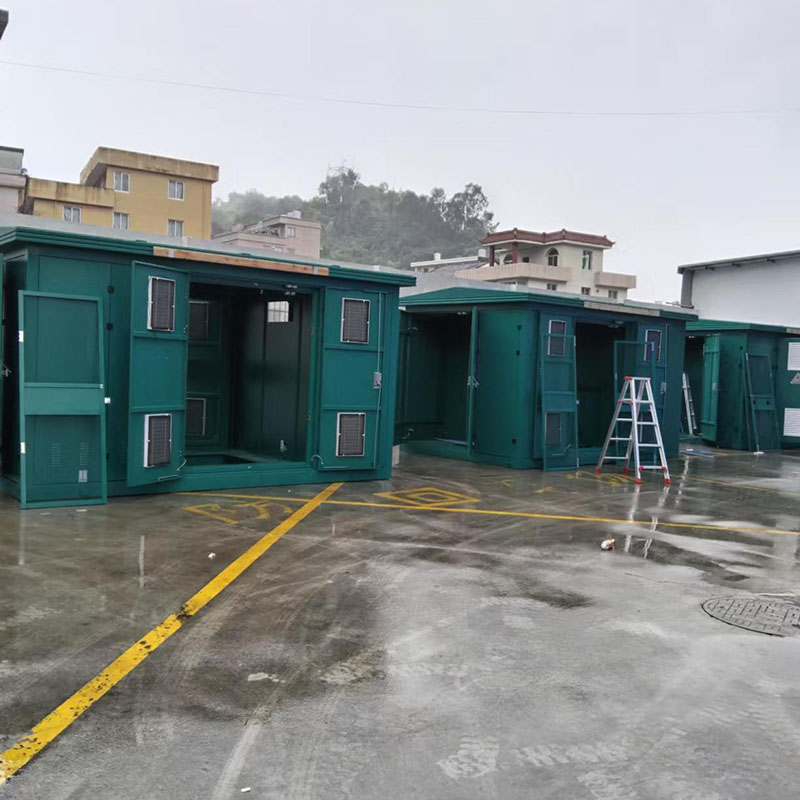

Prefabrykowana podstacja europejska / transformator kombinowany ZGS

Przegląd produktu

Transformator typu amerykańskiego ZGS12 do montażu na podkładce to zintegrowany, prefabrykowany sprzęt do dystrybucji energii na zewnątrz, opracowany niezależnie przez Mingtuo Electric. Integruje wyłącznik obciążenia wysokiego napięcia, bezpieczniki wtykowe o podwójnej czułości, transformator zanurzony w oleju i szafkę odpływową niskiego napięcia w jeden wspólny, uszczelniony zbiornik oleju, przyjmując w pełni uszczelnioną i całkowicie izolowaną konstrukcję zanurzoną w oleju.

Obsługuje zarówno tryby sieci pierścieniowej, jak i pojedynczego terminala, szeroko stosowane w renowacji miejskich sieci energetycznych, wspólnot mieszkaniowych, placów komercyjnych, rozproszonych elektrowni fotowoltaicznych, parków przemysłowych i tymczasowych projektów zasilania budynków.

Podstawowe zalety produktu

Ultrakompaktowa zintegrowana konstrukcja z jednym zbiornikiem

Wszystkie elementy zabezpieczające przed wysokim napięciem i korpus transformatora mają wspólny, szczelny zbiornik oleju. Całkowita objętość wynosi tylko 1/3 ~ 1/5 europejskiej podstacji skrzynkowej o tej samej wydajności, co znacznie zmniejsza zajmowanie terenu i koszty budowy cywilnej. Zintegrowana konstrukcja z pojedynczą skrzynką upraszcza transport morski i lądowy oraz umieszczanie fundamentów na miejscu.

Pełna izolacja i wysokie bezpieczeństwo dotykowe

Linie wejściowe wysokiego napięcia wykorzystują w pełni izolowane kolankowe złącza kablowe; Zewnętrzna powierzchnia mocowania kabla nie jest elektryzowana i można ją dotykać, co zapewnia bezpieczną pracę. Bezpiecznik wtykowy o podwójnej czułości, ograniczający prąd, zapewnia podwójną ochronę nadprądową i przeciążeniową, zapobiegając przepaleniu sprzętu. Trójpunktowa konstrukcja uziemiająca eliminuje odsłonięte części pod napięciem, aby zapobiec wypadkom porażenia prądem.

Niskie koszty utrzymania i długa żywotność

Całkowicie uszczelniony zbiornik oleju izoluje olej izolacyjny od powietrza, spowalniając starzenie się oleju, zapewniając długoterminową, bezobsługową pracę. Standardowe wtykowe zaciski bezpiecznikowe i kablowe umożliwiają szybką wymianę uszkodzonych komponentów bez skomplikowanego demontażu. Obudowa ze stali walcowanej na zimno z antykorozyjną zewnętrzną powłoką elektrostatyczną, przystosowuje się do warunków zewnętrznych, takich jak deszcz, kurz i wysoka wilgotność.

Elastyczny, dostosowany do potrzeb przedział niskiego napięcia

Obsługuje schematy okablowania sieci głównej pierścieniowej i pojedynczego zasilacza terminala, zapewniając płynne przełączanie zasilania w celu poprawy niezawodności zasilania. W przedziale niskiego napięcia znajdują się liczne szyny instalacyjne dla wyłączników MCCB, wielofunkcyjnych mierników mocy, automatycznego przełącznika zasilania ATS i modułów kompensacji mocy biernej, w pełni konfigurowalnych zgodnie z wymaganiami obciążenia użytkownika.

Rdzeń transformatora o niskich stratach

Wbudowany transformator zanurzony w oleju wykorzystuje rdzeń z blachy krzemowej ze stopniowaną blachą stalową, charakteryzujący się niskimi stratami na biegu jałowym, niskim poziomem hałasu podczas pracy oraz dużą odpornością na zwarcia i przeciążenia. Umożliwia długotrwałą pracę w trybie przeciążenia bez skracania żywotności, stabilną w przypadku ciągłych scenariuszy przemysłowych o dużym obciążeniu.

Struktura wewnętrzna
Przedział wysokiego napięcia (lewa strona) Wyposażony w wyłącznik obciążenia, bezpiecznik wtykowy o podwójnej czułości, kolankowe złącza kablowe i odgromnik zanurzony w oleju. Wszystkie elementy pod napięciem wysokiego napięcia są zanurzone w oleju izolacyjnym transformatora, całkowicie uszczelnione i izolowane; zarezerwowane okna operacyjne na wymianę bezpieczników i rutynową kontrolę.

Główny zbiornik transformatora (obszar środkowego rdzenia) Trójfazowy rdzeń i uzwojenie transformatora zanurzone w oleju, wspólny zbiornik oleju z elementami wysokiego napięcia. Trójstronnie odsłonięta konstrukcja chłodnicy zapewniająca efektywne odprowadzanie ciepła, wyposażona we wskaźnik poziomu oleju, ciśnieniowy zawór bezpieczeństwa i zawór spustowy oleju dla łatwego monitorowania i konserwacji.

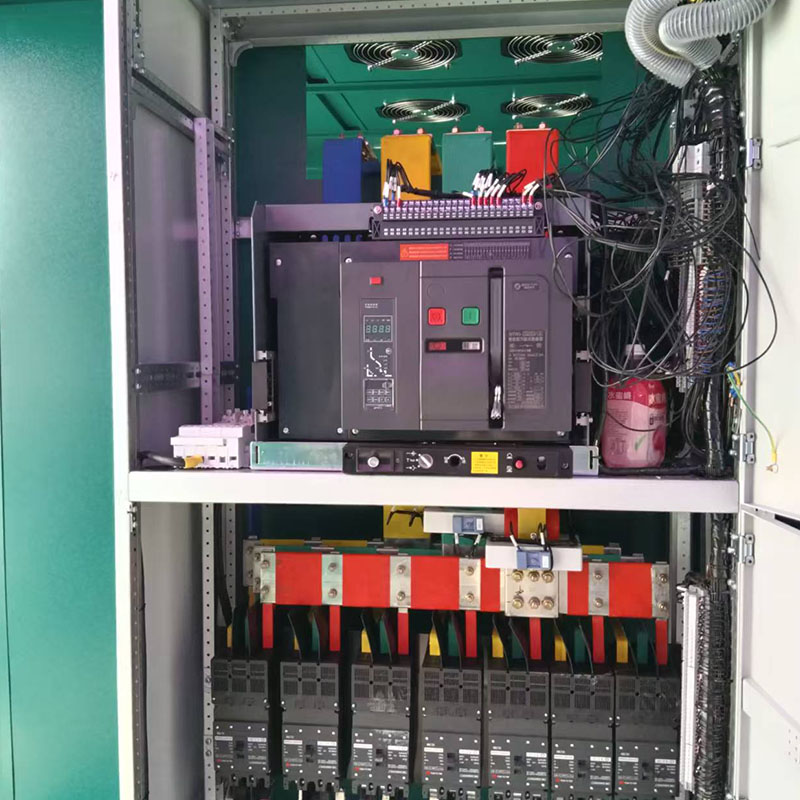

Przedział wyjściowy niskiego napięcia (prawa strona) Niezależna przegroda stalowa oddzielona od kadzi transformatora. Zarezerwowane szyny montażowe dla wyłączników kompaktowych, wielofunkcyjnych mierników mocy, listew zaciskowych i urządzeń kompensujących moc bierną. Komunikacja RS485 zarezerwowana dla dokowania inteligentnego systemu monitorowania zasilania.

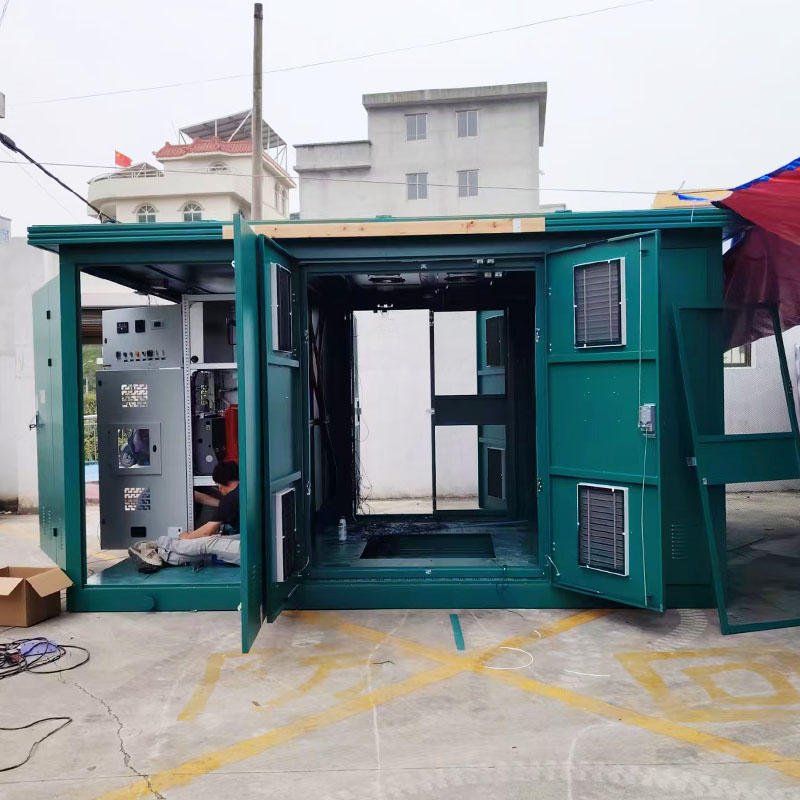

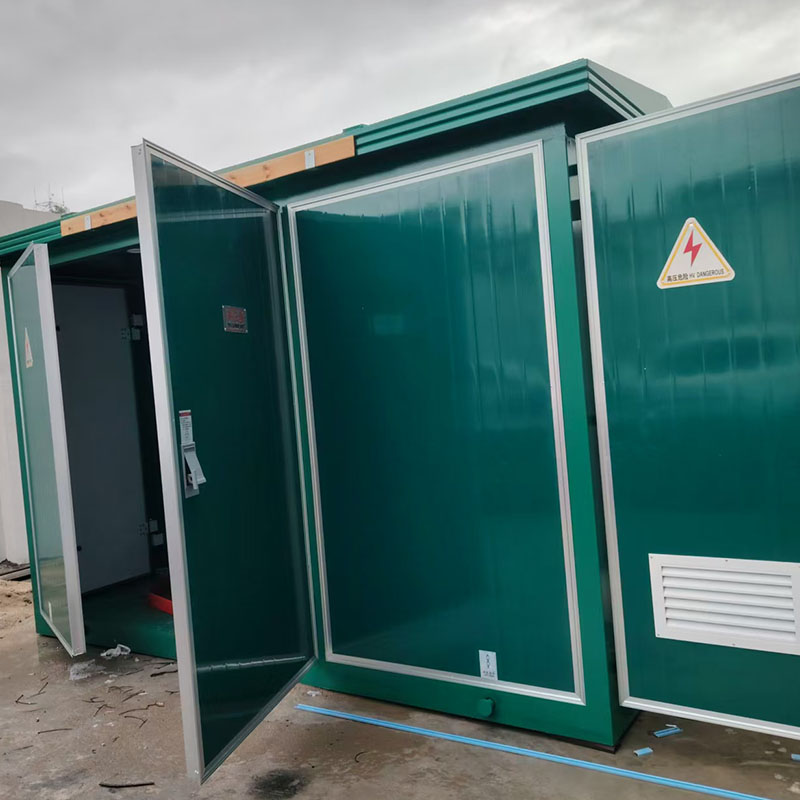

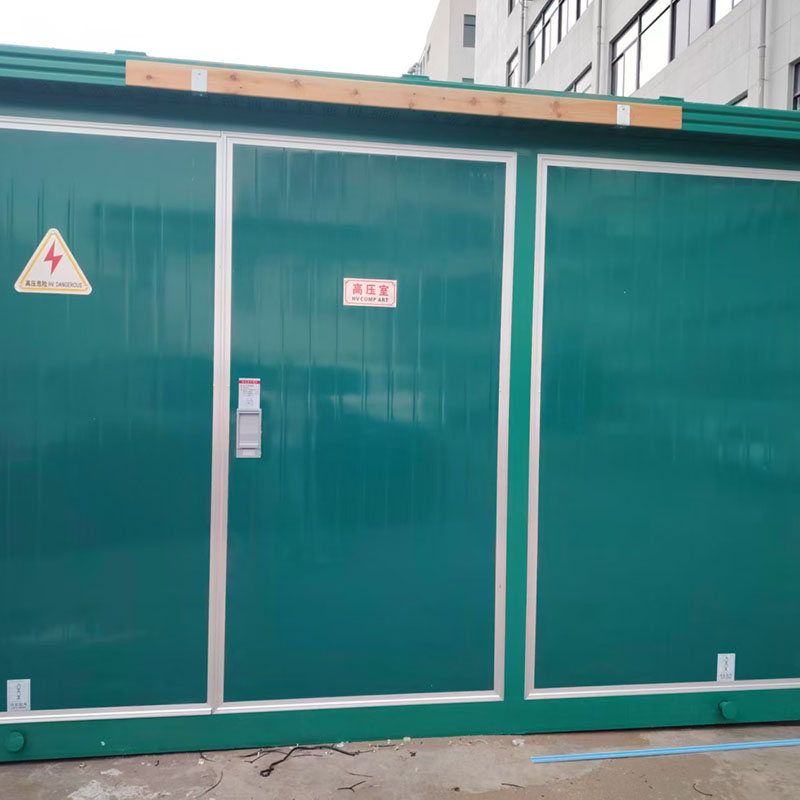

Obudowa zewnętrzna Zintegrowana jednoczęściowa szafa z blachy stalowej walcowanej na zimno z nachylonym blatem do odprowadzania wody deszczowej. Antykorozyjny elektrostatyczny natrysk na zewnątrz, wiele zamykanych drzwi szafy do tajnej konserwacji każdego przedziału.

Scenariusze zastosowań

Remonty miejskich sieci energetycznych, osiedli mieszkaniowych, szkół, szpitali i komercyjnych centrów handlowych; Rozproszone elektrownie fotowoltaiczne, farmy wiatrowe i magazyny energii wspierające dystrybucję energii; Warsztaty fabryczne, przedsiębiorstwa górnicze i zasilanie parków; Tymczasowe zasilanie budynków dla autostrad, tuneli, transportu kolejowego i projektów komunalnych; Wiejska sieć dystrybucji energii i scentralizowane zasilanie oświetlenia ulicznego.

Tabela parametrów technicznych
